Реферат



№ |2|063

Класс 76d, 21о

СССР

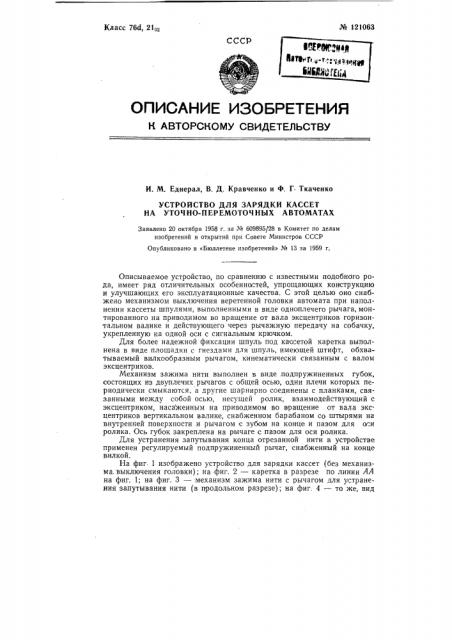

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. М. Еднерал, В. Д. Кравченко и Ф. Г Ткаченко

УСТРОЙСТВО ДЛЯ ЗАРЯДКИ КАССЕТ

НА УТОЧ НО-ПЕРЕМОТОЧ НЪ|Х АВТОМАТАХ

Заявлено 20 октября 1958 г, за № 609895/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 13 за 1959 г.

Описываемое устройство, по сравнению с известными подобного рода, имеет ряд отличительных особенностей, упрощающих конструкцию и улучшающих его эксплуатационные качества. С этой целью оно снабжено механизмом выключения веретенной головки автомата при наполнении кассеты шпулями, выполненными в виде одноплечего рычага, монтированного на приводимом во вращение от вала эксцентриков горизонтальном валике и действующего через рычажную передачу на собачку, укрепленную на одной оси с сигнальным крючком.

Для более надежной фиксации шпуль под кассетой каретка выполнена в виде площадки с гнездами для шпуль, имеющей штифт, обхватываемый вилкообразным рычагом, кинематически связанным с валом эксцентриков.

Механизм зажима нити выполнен в виде .подпружиненных губок, состоящих из двуплечих рычагов с общей осью, одни плечи которых периодически смыкаются, а другие шарнирно соединены с планками, связанными между собой осью, несущей ролик, взаимодействующий с эксцентриком, насаженным HB приводимом во вращение от вала эксцентриков вертикальном валике, снабженном барабаном со штырями на внутренней поверхности и рычагом с зубом на конце и пазом для о."и ролика. Ось губок закреплена на рычаге с пазом для оси ролика.

Для устранения запутывания конца отрезанной нити в устройстве применен регулируемый подпружиненный рычаг, снабженный на конце вилкой.

На фиг. 1 изображено устройство для зарядки кассет (без механизма.выключения головки); на фиг. 2 — каретка в разрезе по линии АА на фиг. 1; на фиг. 3 — механизм зажима нити с рычагом для у транения запутывания нити (в продольном разрезе); на фиг. 4 — то же, вид

М 121063 в разрезе по линии ББ на фиг. 3; на фиг. 5 — механизм выключения головки автомата.

Устройство для зарядки кассет устанавливается для каждой веретенной головки 1 на двух швеллерах 2 и 8. Пустая кассета 4, имеющая вид прямоугольного ящика, разделенного в продольном направлении на два отделения, имеет снизу подпружиненные клапаны 5, предохраняющие шпули от выпадения, и устанавливается для зарядки в направляющие щеки 6 и 7 до упора 8 и сверху зажимает"я эксцентриком 9 " ручкой 10 .Щеки 6 и 7 и передняя крышка 11 собраны на основании 12, на котором установлены также круглые направляющие 18, по которым на втулках 14, сваренных с поперечиной 15, движется вверх и вниз каретка

16, выполненная в виде площадки с гнездами для шпуль, разделенными перегородкой 17. Каретка 16 имеет штифт 18, обхватываемый вилкообразным рычагом 19, который кинематически связан с валом 20 эксцентриков через кривошип 21, укрепленный на валу 20, тягу 22 и рычаги 23 и 24 и производит подъем и опускание каретки 16.

Шпули 25 подаются в каретку 16 через питательные лотки 26 и 27.

Лоток 26 имеет на конце, входящем в лоток 27, продольную щель, через которую протягивает,"я нить шпули 25, подаваемой в каретку 16. В конце питательного лотка 27, имеющем расширение, посередине его, монтирована закрепленная на валике 28 заслонка 29, действующая как стрелка, для направления шпули 25 в правое или левое гнездо каретки 16.

Заслонка 29 приводится в движение от вилкообразного рычага 19, для чего на нем закреплен палец 80, который входит в продольный паз планки 31, вращающейся на оси 82 и несущей собачку 83, которая поворачивает храповое колесо 34 и связанную с ним крестовину 85, воздействующую на подпружиненный рычаг 86, который поворачивает валик 28 вместе с закрепленной на ней заслонкой 29 внутри лотка 27 так, что ее свободный конец упирается в одну из стенок лотка 27, образуя на нем канал для направления шпули 25. B первоначальное положение заслонка 29 переводится при помощи пружины рычага 86, и ее свободный конец-упирается в противоположную стенку лотка 27, образуя на лотке канал для направления шпули 25 в "оседнее гнездо каретки 16.

Механизм зажима нити выполнен в виде подпружиненных губок

37 и 88, состоящих из двуплечих рычагов с оощей осью 89, одни плечи которых периодически смыкаются, а другие шарнирами 40 соединены с планками 41 и 42, связанными между собой осью 48, несущей ролик

44, взаимодействующий с эксцентриком 45, закрепленным на втулке вертикального валика 46, приводимого во вращение от вала 20 эксцентриков посредством цепной .передачи 47 и пары косозубчатых колес 48 и

49. Валик 46 снабжен барабаном 50 со штырями 51 на внутренней поверхности и рычагом 52 с зубом 58 и пазом 54 для оси 48 ролика 44С целью устранения запутывания конца отрезанной нити, на вращающейся оси 55 закреплен подпружиненный рычаг 56, регулируемый винтом 57 и снабженный на конце вилкой 58, которой он захватывает нить, проходящую в барабан 50 через имеющийся в нем вырез и отгиб 59.

Механизм выключения веретенной головки 1 автомата при наполнении кассеты 4 шпулями выполнен в виде одноплечего рычага 60, монтированного на горизонтальном валике 61, приводимом в движение ог вала 20 эксцентриков через цепную передачу, которая приводит в движение червяк 62, передающий вращение червячному колесу 68 и валу

64, на котором закреплено червячное колесо 68. Передаточное отношение червячной пары равно количеству шпуль, заряжаемых в кассету.

На валу 64 закреплен рычаг 65, .палец 66 которого воздействует на один конец 67 подпружиненного двуплечего рычага 68, другой конец которого

¹ 121063 воздействует на тягу 69, соединенную горизонтальным валиком 61 с одноплечим рычагом 60, поддерживающим собачку 70, укрепленную на одной аси с сигнальным крючком 71.

Зарядка кассет на уточно-перемоточной машине происходит следующим образом.

При намотке шпули 25 каретка 16 стоит в исходном положении l.

При начале автоматического цикла смены шпуль веретенной головкой 1 каретка 16 начинает спускаться в положение 11. В это время намотанная шпуля 25 освобождается из центров веретена 72 и под действием собственного веса по лоткам 26 и 27 соскальзывает в одно из гнезд каретки

16, которая в этот момент находится в самом нижнем положении П, при этом шпуля 25 протягивает нить вдоль лотков и она попадает в продольную щель лотка 26. Поднимаясь затем в положение Ill, каретка 16 входит в кассету 4, отжимает клапаны 5, вкладывает шпулю 25 в кассету 4 и отходит обратно в положение l.

Движение каретки 16 происходит от вала 20 эк,"центриков, кинематически связанного с кареткой 16 через рычажную систему 21, 22, 28, 24 и вилкообразный рычаг 19, поднимающий или опускающий каретку

16,на штифт 18.

Протянутая шпулей 25 по лоткам 26 и 27 нить попадает под воздействие механизма зажима нити с подпружиненными губками 37 и 88. От вала 20 эксцентриков через цепную передачу 47 и косозубчатые колеса

48 и 49 приводит"я во вращение валик 46, вследствие чего связанный с ним рычаг 52 с механизмом губок обкатывается вокруг эксцентрика 45, при этом ось 43 ролика 44 движется в пазу 54 рычага 52 от центра. Когда ролик 44 занимает положение Вь соответствующее большому радиусу эксцентрика 45, планки 41 и 42 расходятся и губки 87 и 38 раскрывают>"я, Перед сходом ролика 44 с большого радиуса эксцентрика 45 на его малый радиус, то есть в положение В, губки 87 и 88 захватывают нить и, закрываясь, зажимают ее. Нить в это время обрезается ножницами 73 веретенной головки 1. Так как нить была заведена в продольную щель лотка 26, ее отрезанный конец не падает и не спутывается. В это время к висящей нити подходит отгиб 59 стенки барабана 50, который отводит нить, а рычаг 56 захватывает ее вилкой 58 и раскладывает между внутренней стенкой барабана 50 и штырями 51.

При дальнейшем движении механизма зажима нити (когда ролик

44 подходит к большому диаметру), в положение В, зажатая губками

87 и 88 нить заводится в зажим кассеты, состоящий из штыря 74, двух чашечек 75 и пружины 76. При этом зуб 53 рычага 52 немного раздвигает чашечки 75, а губки 87 и 88 протягивают между ними нить, которая затем за кимается между чашечками 75.

При переходе ролика 44 на больший радиус эксцентрика 45, в положение Вь губки 37 и 88 раскрываются, освобождая нить, зажатую между чашечками 75. Для обеспечения лучшего сохранения концов нити при транспортировке кассеты на ней имеется пружинка 77, под которую заводят все концы нитей при смене кассет.

При наполнении кассеты шпулями происходит выключение веретенной головки 1 автомата. Через цепную передачу приводится во вращение червячная пара 62, 68 и вал 64 с закрепленным на нем рычагом 65.

Так как передаточное отношение червячной пары 62, 68 равно количеству шпуль, заряжаемых в ка"сету 4, палец 66 рычага 65 подходит к концу 67 двуплечего рычага 68 в момент зарядки кассеты 4 последней шпулей и, воздействуя на него, поворачивает рычаг 68 и связанную с зим тягу 69, вследствие чего одноплечий рычаг 60 опускается, увлекая № 121063 за собой собачку 70 и сигнальный крючок 71 самоостанова при обрыве нити, и веретенная головка 1 выключается, Предмет изобретения

1. Устройство для зарядки кассет на уточно-перемоточных автоматах, самоостанов при обрыве нитей которых имеет сигнальные крючки, включающее в себя наклонные питательные лотки, подвижную каретку для шпуль, поворотную на оси распределительную заслонку, монтированную в конце питательного лотка и механизм зажима нити, отлич а ю щ е е с я тем, что оно снабжено механизмом выключения веретенной головки автомата при наполнении кассеты шпулями, выполненными в виде одноплечего рычага, монтированного на приводимом во вращение от вала эксцентриков горизонтальном валике и действующего через рычажную передачу на собачку, укрепленную на одной оси с сигнальным крючком.

2. Устройство по п. 1, отличающееся тем, что, с целью более надежной фиксации шпуль под кассетой, каретка выполнена в виде площадки с гнездами для шпуль, имеющей штифт, обхватываемый вилкообразным рычагом кинематически связанным с валом эксцентриков.

3. Устройство по п, 1, отли ч а ющееся тем, что, с целью упрощения конструкции, механизм зажима нити выполнен в виде подпружиненных губок, состоящих из двуплечих рычагов с общей осью, одни плечи которых периодически смыкаются, а другие шарнирно соединены с планками, связанными между собой осью, несущей ролик, взаимодействующий с эксцентриком, насаженным на приводимом во вращение от вала эксцентриков вертикальном валике, снабженном барабаном со штырями на внутренней поверхности и рычагом с зубом на конце и пазом для оси ролика. Ocb губок закреплена на рычаге с пазом для оси ролика.

4, Форма выполнения устройства по пп. 1 и 3, отличаю щ а я с я тем, что, с целью устранения запутывания конца отрезанной нити, в нем применен регулируемый подпружиненный рычаг, снабженный на конце вилкой.
