Устройство для обмолота початков кукурузы

Устройство для обмолота початков кукурузы

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК

a@4 А 01 F 11 06 (21) 3758708/30-15 (22) 03.07.84 (46) 15.02.86. Бюл. № 6 (71) харьковский ордена Ленина авиационный институт, им. Н. Е. Жуковского (72) А. Е. Кошванец и А. И. Яковлев (53) 631.361.022:633.15 (088.8) (56) Авторское свидетельство СССР № 1009325, кл. А 01 F 11/06, 1981.

Патент США № 3508556, кл. А 01 F 11/06, 1970.

Авторское свидетельство СССР

¹ 622443, кл. А 01 F .11/06, 1976. (54) (57) УСТРОЙСТВО ДЛЯ ОБМОЛОТА

ПОЧАТКОВ КУКУРУЗЫ, содержащее по крайней мере две пары смонтированных на

„„SU„„1210719 A валах обмолачиваюших валков, привод их синхронного вращения с кинематическими передачами между валками для придания в каждой паре врашения одного валка с противоположным направлением относительно направления вращения другого, а также загрузочное приспособление, отличающееся тем, что, с целью упрошения конструкции, повышения производительности и полноты обмолота, кинематические передачи выполнены с передаточным числом, равным единице, и с возможностью обеспечения направления врашения каждого валка одной пары противоположно направлению вращения односторонне расположенного с ним валка другой пары, а ось каждого валка смешена относительно оси соответствующего вала.

0719

У

4 ХррсЖЫу

Оси вращения

&лкоР Риг. 2

121

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано. в конструкциях молотилок для кукурузы.

Цель изобретения — упрощение конструкции, повышение производительности и полноты обмолота.

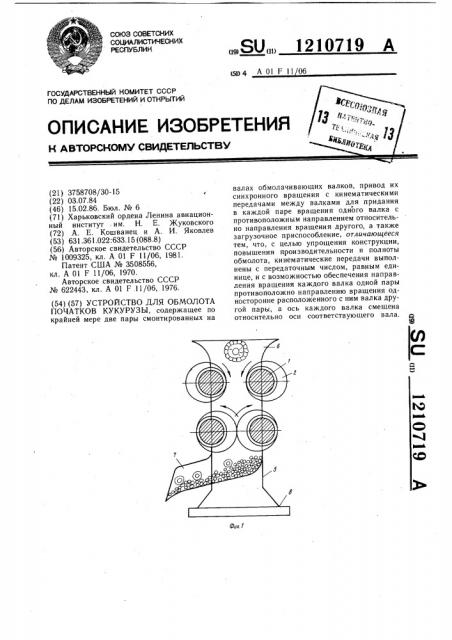

На фиг.1 представлена схема устройства для обмолота початков; на фиг.2 — схема привода вращения валков; на фиг.3 — 10— схема взаимного расположения валков. после их поворота на каждые 45, на фиг.11—

18 — то же, вариант исполнения.

Устройство имеет установленные на валах 1 и попарно расположенные обмолачивающие валки 2, привод синхронного вращения которых имеет систему кинематических передач с ведущим колесом 3 и установленными на каждом валу 1 ведомыми колесами 4. Кинематические передачи между валами 1 выполнены с передаточным числом, равным единице. Валки 2 установлены в шахте 5, снабженной загрузочным приспособлением с бункером 6, а также бункером 7 для сбора обмолоченного зерна и стержней.

Ось каждого валка 2 смещена относительно оси соответствующего вала 1. При этом направление смещения оси каждого валка 2 одной пары может совпадать с направлением смещения оси валка 2 другой пары, расположенного односторонне со вторым валком 2 первой пары (см. фиг.3—

10), указанные направления могут не совпадать, оси расположены под углом 45 друг к другу (см. фиг.11 — 18) . Все элементы устройства установлены на раме 8. В устройстве может быть предусмотрена автомати2 ческая система захвата початка, его обмолота и выброса стержня (не показана).

Четырехвалковое устройство обеспечивает обмолот от одной линии подающего транспортера (не показан) . Для расширения фронта обмолота устройство может быть выполнено шести-или восьмивалковым. Причем для улучшения обмолота валки 2 могут иметь фактурную поверхность в виде борозд, шипов, шевронов и т. п.

Устройство работает следующим образом.

Два верхних валка 2 вращаются так, что своими поверхностями вовлекают початки в межвалковое пространство. Нижние валки 2 вращаются в направлениях, указанных стрелками, попарно в противоположную сторону по сравнению с верхними валками

2. Очевидно, что при монтаже зацепления колес 4 можно осуществить взаимодействие их шестерен со сдвигом по углу поворота таким образом, что в момент, например, 20 полного раскрытия верхних валков 2, когда расстояние между их цилиндрическими поверхностями будет максимальным, нижние валки 2 будут иметь между поверхностями иное расстояние, например такое, чтобы исключить сквозное проскакивание початка че25 рез верхнюю и нижнюю пару валков. Нижняя пара валков 2 вращается, не осуществляя зацепления и захвата початка, она удерживает початок и поворачивает его.

В процессе взаимодействия початка с по30 верхностями валков 2 происходит вымолот зерен. Цикл обмолота початка завершается за один оборот валков, после чего устройство готово к принятию следующего початка

Риг. 4

Фиг. 5

Фиг. 3 9 .Ф %аФ

® gg

@crz. 7 щуг. 8

Риг. b ®З ®

@uz. 9 qlL г. 70

95 46 4 (1210719 Рог 11

Щиг 14

Ф ж в

Ц7цг 18

ЦРиг. 1б

ЦЪг. 17

Редактор Л. Веселовская

Заказ 560/2

Составитель И. Кольцов

Техред И. Верес Корректор А. Обруч ар

Тираж 679 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
