Реферат



СОЮЗ СОЭЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (5()4 А 01 F 29/00

ОПИСАНИЕ ИЗОБРЕТЕНИ

К ABTOPCHOIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2 1 ) 3766632/30- 15 (22) 24.07.84 (46) 15.02.86. Бюл. 9 6 (71) Всероссийский ордена Трудового

Красного Знамени научно-исследовательский и проектно-технологический институт механизации и электрификации сельского хозяйства (72) B.À.Kèðè÷åíêo и В.А.Михайлов (53) 631.363.4(088.8) (56) Авторское свидетельство СССР

NII 677722, кл. А 01 F 29/00, 1978.

Леонтьев П.И. и др. Технологическое оборудование кормоцехов. M.

Колос, 1984, с. 99, рис. 4 1. (54) (57) 1.ИЗМЕЛЬЧИТЕЛЬ-СМЕСИТЕЛЬ

КОРМОВ, включающий камеру с противорежущими элементами на ее внутренней поверхности, установленный внутри камеры соосно с ней вал со ступицей, снабженной шарнирно установленными и зафиксированными относительно ступицы ножами, о тл и ч а ю шийся тем, что, с целью повышения эксплуатационной надежности, фиксатор выполнен в виде зубчатых секторов на обращенных к валу торцах ножей, взаимодействующих с шестерней, установленной па валу с возможностью вращения.

2. Измельчитель по п.1, о т л ич а ю шийся тем, что между шестерней и валом установлен тормозной механизм, выполненный в виде подпружиненных фрикционных дисков.

1210727!

A А

Заказ 561/3

Подписное

ВНИИПИ

Тираж 679

Изобретение относится к сельскохозяйственному производству, в частности к иэмельчителям-смесителям кормов для животных и птиц.

Целью изобретения является повы- 5 шение эксплуатационной надежности измельчителя-смесителя.

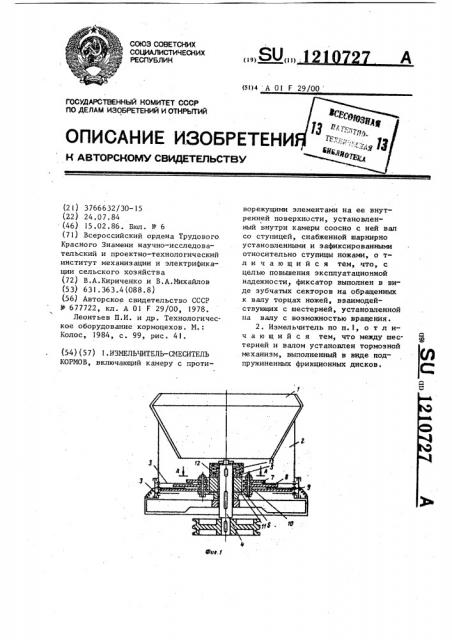

На фиг.l изображен измельчитель-смеситель, общий вид, на фиг.2 — разрез А-А на фиг.l. !О

Измельчитель-смеситель кормов включает приемник l (фиГ,l) и вертикальную камеру 2 с режущими элементами 3 на ее внутренней поверхности. Внутри камеры соосно с ней Установлен вал 4, снабженный ступицами 5 и 6. На ступице 6 шар- нирно установлены поярусно ножи

7,8 и 9, на обращенных к валу торцах которых выполнен фиксатор в 20 виде зубчатых секторов 1О (фиг.1 и

2),взаимодействующих при работе с шестерней 11, шестерня 11 свободно установлена на валу 4, на торцах ее закреплены амортизационные проклад- 25 ки 12. Шестерня 11 подпружинена пружиной 13.

При работе измельчителя-смесителя корма через приемник-диффузор l загружаются в камеру 2 и попадают в 30 зону взаимодействия ножей 7 с режущими элементами 3 верхнего яруса, где частично измельчаются, и под действием сил тяжести смещаются вниз, попадая в зону действия ножей 8 второго яруса. Ножи 8 большой длин дополнительно измельчают и продвигают частицы корма к периферии, при этом частицы корма, имеющие различные скорости перемещения, располагаются по всей длине лезвия ножа и лучше перемешиваются.

Окончательное измельчение и смешивание кормов осуществляется в зоне действия ножей 9 нижнего яруса.

При попадании в камеру 2 инородных предметов они контактируют с режущими элементами и ножами. При этом подпружиненные режущие элементы, отклоняясь, выходят за пределы камеры, а ножи отклоняются, проворачивая шестерню 11, а следовательно, отклоняются и остальные пакеты ножей, на которые воздействует шестерня через зубчатые секторы. Таким образом, инородный предмет, попавший в камеру измельчения, воздействует всегда только на один пакет ножей.

При работе в нормальном режиме шестерня 11 через зубчатые секторы удерживает ножи от произвольного смещения, что способствует бопее качественному измельчению и смешиванию материала.

В момент одновременного отклонения режущих элементов и ножей при встрече с инородным предметом образуется пространство для его свободного выхода из камеры. Под действием центробежных сил ножи вновь занимают радиальное положение без резких ударов ввиду наличия пружины 13 и амортизационных прокладок 12.
