Бункерная установка
Иллюстрации
Показать всеРеферат
.% 121076
Класс 81е, 133
СССР

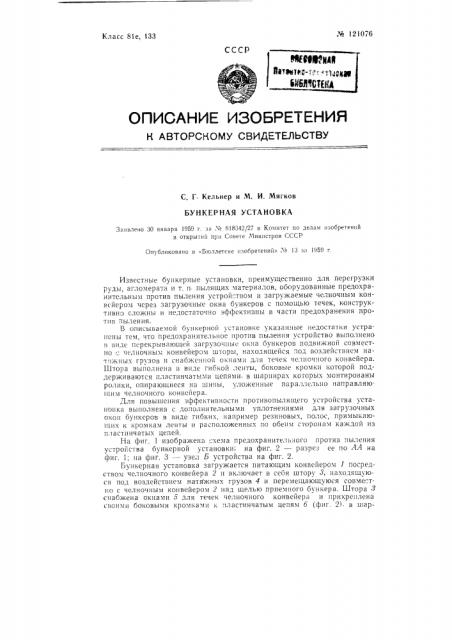

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
С. Г Кельнер и М. И. Мягков
БУНКЕРНАЯ УСТАНОВКА
Заявлено 30 января 1959 г. за X«618342/27 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретении; > . м 13 за !959 г.
Известные бункерные установки, преимущественно для перегрузки руды, агломерата и т. п пылящих материалов, оборудованные предохранительным против пыления устрои=твом и загружаемые челночным конвейером через загрузочные окна бункеров с помощью течек, конструктивно сложны и недостаточно эффективны в части предохранения проти в пыл ения.
В описываемой бункерной установке указанные недостатки устранены тем, что предохранительное против пыления устройство выполнено в виде перекрыва1ощей загрузочные окна бункеров подвижной совместН0 челночным конвейером шторы, находящейся под воздействием натяжных грузов и снабженной окнами для течек челночного конвейера.
Штора выполнена в виде гиской ленты, боковые кромки которой поддерживаются пластинчатыми цепями, в шарнирах которых монтированы ролики, опирающиеся на шины, уложенные параллельно направляющим челночного конвейера.
Для повышения эффективности противопылящего устройства установка выполнена с дополнительными уплотнениями для загрузочных окон бункеров в виде гибких, например резиновых, полос, примыкающих к кромкам ленты и расположенных по обеим сторонам каждой из пластинчатых цепей.
На фиг, 1 изображена;хема предохранительного против пыления устройства бункерной установки; на фиг. 2 — разрез ее по ЛА на йиг. 1; на фиг. 3 — узел Б устройства на фиг. 2.
Бункерная установка загружается питающим конвейером 1 посредством челночного конвейера 2 и включает в себя штору 8, íàходящуюся под воздействием натяжных грузов 4 и перемещающуюся совме тно с челночным конвейером 2 над щелью приемного бункера. Штора 3 снабжена окнами 5 для течек челночного конвейера и прикреплена своими боковыми кромками и пластинчатым цепям 6 (фиг. 2) в шар
