Имплантируемый электрокардиостимулятор

Имплантируемый электрокардиостимулятор

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЭОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

11О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3674476/28-14 (22) 20.12.83. (46) 15,02.86. Бюл. 11- 6 (72) В.Е.Бельгов, А.В.Барковский

А.В.Библиев и В.В.Требунских (53) 615.471(088.8) (56) Патент США Ф 4202341, кл. А 61 N 1/36, 1980. (54)(57) ИМПЛАНТИРУЕИЫЙ ЭЛККТРОКАРДИОСТИМУЛЯТОР, содержащий источник питания и соединенные между со„.SU„, 1210850 A бой блок управления н генератор стимулирующих импульсов, о т л и ч а юшийся тем, что, с целью определения запаса энергии источника питания, он снабжен последовательно соединенными герконом, счетчи» ком и управляемым стабилизатором напряжения, вход которого подключен к источнику питания, а выход - к блоку управления и генератору стиму" лирующих импульсов, соединенному с герконом.

1 2108

Составитель Б.Попов

Техред С.Мигунова Корректор M.Ìàêñèìèøèíåö

Редактор И. Келемеш

Заказ 572/9 THpRK 659 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, R-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная,4

Изобретение относится к медицине, а именно к имплантируемым электрокардиостимуляторам.

Цель изобретения - определение запаса энергии источника пигания.

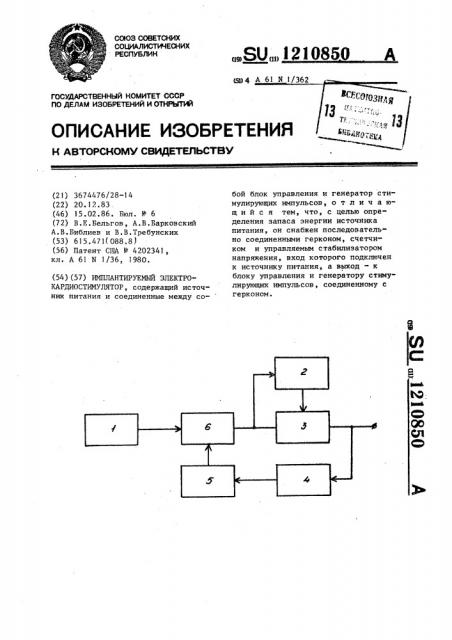

На чертеже дана схема электрокардностимулятора.

Устройство содержит источник 1 питания, блок 2 управления, генератор 3 стимулирующих импульсов, гер- !О кон 4, счетчик 5 и управляемый ста.билизатор 6 напряжения.

Устройство работает следующим образом.

Импульсы с генера,-:,.а 3 стимулирующих импульсов поступ «т на сердце пациента и вызывают его электрическое раздражение. Блок 2 управления через управляемый стабилизатор 6 2О напряжения производит измерение величины энергии источника 1 питания, управляющие сигналы с которого поступают на первый вход генератора 3 стимулирующих ю пульсов. Под действием этих управляющих сигналов в генераторе 3 стимулирующих импульсов производится уменьшение частоты и увеличение длительности импульсов стимуляции, изменение которых служит ЗО для непрерывного контроля состояния источника l питания. Кроме того, увеличение длительности импульсов к концу ср; ка службы источника 1 питанич используется и для поддержания энер-. гии каждого стимулирующего импульса примерно на постоянном, заданном уровне, независимо от изменения =нергии источника 1 питания;

50 2

При поднесении магнита к месту имплантации электрокардиостимулятора происходит срабатывание геркона 4, к выходу генератора 3 стимулирующих импульсов подключается вход счетчика 5, который начинает счет 2-32 импульсов генератора 3 стимулирующих импульсов. По сигналам с выхода счет- чика 5 управляемый стабилизатор 6 напряжения производит увеличение своего внутреннего сопротивления на 1

5 кОм 1в зависимости от типа используемого источника питания), соответствующего истощению источника 1 пи" тания на 0,2 — 1,0 r. Таким образом, после каждого импульса стимуляции происходит имитация уменьшения энергии источника 1 питания. Блок 2 управления проводит анализ оставшейся энергии и изменяет характеристики генератора 3 стимулирующих импульсов.

При помощи внешних электрокардиографических приборов контролируют параметры импульсов стимуляции и по ха" рактеру их изменения определяют оставшуюся емкость источника 1 питания и время нормального функционирования электрокардиостимулятора до проведения операции деимплантации.
