Изобретение относится к светомуЪ эыкальным установкам, а именно к выходным оптическим устройствам.

Целью изобретения является расширение функциональных возможностей.

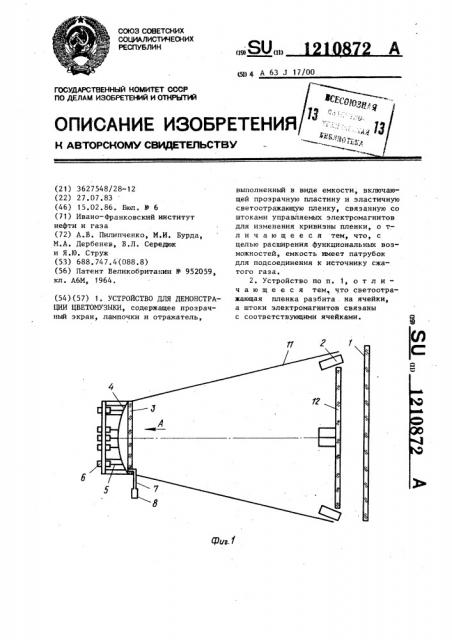

На фиг. 1 изображено устройство для демонстрации цветомузыки; на фиг. 2 — вид А на фиг. 1.

Устройство для демонстрации цветомузыки имеет прозрачный экран 1, лампочки 2 и отражатель, выполненный в виде емкости, включающей прозрачную пластину 3 и эластичную светоотражающую пленку 4, свзяанную со штоками 5 управляемых электромагнитов 6 для изменения кривизны пленки

4, патрубок 7 для присоединения к источнику 8 сжатого газа. Пленка 4 разбита на ячейки 9, с которыми связаны соответствующие штоки 5 электромагнитов 6.

Ячейки образованы при помощи сетки 10, например металлической, взаимодействующей с эластичной светоотражающей пленкой 4, которая со стороны емкости находится под избыточным давлением воздуха, подаваемого через патрубок 7 от источника 8 сжатого газа. Емкость в вйде прозрачной пластины 3 и эластичной пленки 4 установлена на коробе 11, с другой све10872 2 топоглощающей стороны которого зак реплен матовый экран 12.

Устройство для демонстрации цветомузыки работает следующим образом.

Свет разной цветности, например синий, зеленый, красный, желтый, от лампочек 2, отражаясь от боковых ячеек 9 отражателя, создает на матовом экране 12 однородно освещенное по10 ле своей цветности, насыщенность которого изменяется с помощью штоков

5 электромагнитов б, которые при своем движении уменьшают или увеличивают кривизну каждой ячейки 9 эластичной светоотражающей пленки 4.

Положение штоков 5 зависит от частотных характеристик сопровождаемой музыки: красный — ниже 150 Гц, зеленый — 150- 180 Гц, синий — 800-2500 Гц, б желтый — больше 2500 Гц.

Управление яркостью ламп фиолетового, белого, красного и желтого цветов выведено на пульт оператора (не показан).

Управление электромагнитами центральной ячейки 9 производится оператором, с помощью центральной ячейки

9 на экране 12 "рисуют" плавно меняющийся образ, отвечающий сопровождаемой музыке. Светопоглощающий короб 11 устраняет отраженные блики на экране 12,
