Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 В 22 С 9/08 .

Ф . ц

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

7 (21) 3767362/22-02 (22) 06.07.84 (46) 15.02.86. Бюл. ¹ 6 (72) И,М.Шарапов (53) 621.746.423(088.8) (56) Авторское свидетельство СССР

¹ 366917, кл. В 22 С 9/08, 1971, Авторское свидетельство СССР № 839656 кл. В 22 С 9/08, 1979.

„„SU„„1210957 А (54) (57) ВЕРТИКАЛЬНО-ЩЕЛЕВАЯ ЛИТНИКОВАЯ СИСТЕМА, включающая стояк, литниковый ход, обратный стояк и щелевой питатель, отличающаяся тем, что, с целью повышения качества отливок с разностенным профилем, суммарные плошади обратного стояка и полости отливки во всех горизонтальных сечениях равны.

Составитель Е.Ноткин

Редактор И.Бандура Техрец З.Палий Корректор Е. Сирохман

Заказ 580/14 Тираж 757 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4

Изобретение относится к литеиному производству, в частности к литниковым системам, и может быть использовано при отливке изделий сложного профиля с переменным по высоте сечением.

Целью изобретения является повышение качества отливок с разностенным профилем путем выравнивания скорости послойного по высоте заполнения яитниковой системы и полости формы.

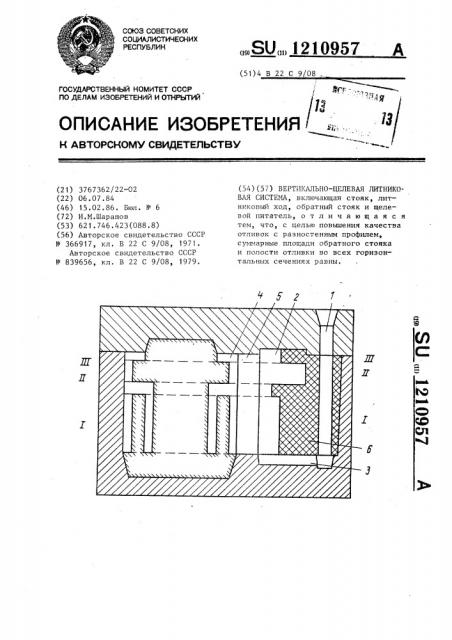

На чертеже представлена вертикально-щелевая литниковая система.

Предлагаемая система состоит из стояка 1, обратного стояка 2, соединенных литниковым ходом 3. В полость ч отливки произвольной конфигурации металл поступает через щелевой питатель 5. Обратный стояк 2 выполнен в жестко закрепленном стержне 6 и имеет изменяющиеся по высоте площади горизонтальных сечений, причем площадь сечения обратного стояка 2 в любой горизонтальной плоскости

2109 i7

I-I, II-II, III-III, проходящей через вертикально-щелевую литниковую систему, компенсирует площадь сечения полости ч отливки до постоянной величины. Таким образом суммарная площадь горизонтальных сечений полостей 4 и обратного стояка 2 остается постоянной на любом уровне.

Литниковая система работает сле10 дующим образом.

Полость ч заполняют металлом через стояк 1, литниковый ход 3, обратный стояк 2 и щелевой питатель 5.

Улучшение качества отливок дости15 гается за счет обеспечения постоянной скорости послойного заполнения полости формы и создания условий направленной кристаллизации для отчивок произвольной конфигурации (с разно-

2О стенным профилем).

Технико-экономическая эффектив-. ность от реализации предлагаемой вертикально-щелевой литниковой системы состоит в экономии металла эа счет

25 исключения брака и повышения качества отливок.
