Поддон для короткомерных лесоматериалов

Поддон для короткомерных лесоматериалов

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1211161 A (5D 4 В 65 D 19/30

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (54) (57) ПОДДОН ДЛЯ KOPOTKOMEPHbIX ЛЕСОМАТЕРИАЛОВ по авт. св. № 1076370, отличающийся тем, что, с целью ускорения застропки поддона, он снабжен расположенными в верхней части каждой из двух противолежащих стоек U-образных рам барабанами и закрепленным на них концами гибким элементом, пропущенным по угловым опорам поддона. (61) 1076370 (21) 3592441/28-13 (22) 18.05.83 (46) 15.02.86. Бюл. № 6 (71) Научно-производственное объединение

«Силава» (72) А. Я. Дреска, И. А. Лусис, К. Л. Лапиньш, М. О. Даугавиетис и Э. Ф. Балодис (53) 621.798 (088.8) (56) Авторское свидетельство СССР № 1076370, кл. В 65 D 19/30, 1983.

Фиг. j

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

l 2! 1161!

Фиг. 2

Составитель М. Унгурян

Техред И. Верес Корректор Л. Пилипенко

Ти ранг? 13 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К вЂ” -35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Реда ктор А. Долин ич

За каз 598/25

Изобретение относится к транспортным с-едствам и предназначено для использоваР ния в лесном хозяйстве для транспортировки и хранения лесоматериалов.

Цель изобретения — ускорение застропки поддона.

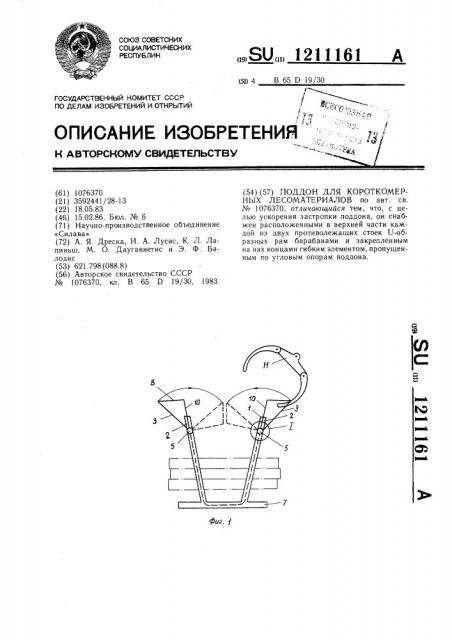

На фиг. 1 изображен поддон, общий вид (вид с торцовой стороны); на фиг. 2 схема взаимосвязи захватных элементов (скоб); на фиг. 3 — узел барабана, разрез.

Поддон для короткомерных лесоматериалов содержит две жестко установленные на " гловых опорах 1 V-образные рамы 2

) и захватные элементы 3. Он снаожен расположенными в верхней части каждой из двух противолежащих стоек 4 V-образных рам 2 барабанами 5 и закрепленным на них концами гибким элементом 6, пропущенным по угловым опорам 1 поддона.

L -образные рамы установлены на опорах 7 и снабжены откидными захватными элементами в виде П-образных скоб 3, шарнирно закрепленных к рамам 2. Барабаны 5 жестко закреплены к скобам 3. На каждой оси 8 барабанов 5 установлены пружины 9 для возврата скоб в исходное положение. Каждая скоба имеет 1-образные упоры 10. Скобы 3 связаны между собой гибкими элементами 6. В исходном положении скоб одни концы гибких элементов только прикреплены к барабанам одной из скоб, а вторые прикреплены и намотаны

5 на барабанах второи скобы.

Застропку поддона осуществляют следующим образом.

Одной челюстью открытого грейфера 11 захватывают скобу, на барабанах которой концы гибких элементов 6 только прикреплены (см. фиг. i ). Во время подъема грейфера скоба поворачивается, а на ее барабаны 5 наматываются одни концы гибких элементов 6, а с барабанов другой скобы гибкие элементы разматываются и

15 говорачивают ее до взаимодеиствия упоров 10. После сближения (закрытия) скоб

3 челюсти грейфера 1 смыкают и поддон транспортируют в назначенное место. Таким образом застропку поддона осуществляют без вмешательства человека. Раскрытие скоб при разгрузке поддона осуществляют в обратной последовательности.

Предложенный поддон позволяет сократить время, затраченное на погрузочноразгрузочные работы, и облегчить труд рабочих.
