Реферат

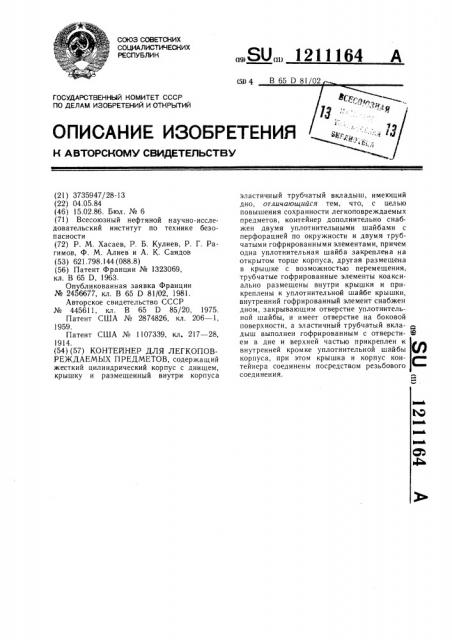

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1211164 А (51) ф

ОПИСАНИЕ ИЗОБРЕТ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 373594?/28-13 (22) 04.05.84 (46) 15.02.86. Бюл. № 6 (71) Всесоюзный нефтяной научно-исследовательский институт по технике безопасности (72) P. М. Хасаев, P. Б. Кулиев, P. Г. Рагимов, Ф. М. Алиев и А. К. Саядов (53) 621.798.144 (088.8) (56) Патент Франции № 1323069, кл. В 65 D, 1963.

Опубликованная заявка Франции № 2456677, кл. В 65 D 81/02, 1981.

Авторское свидетельство СССР № 445611, кл. В 65 D 85/20, 1975, Патент США № 2874826, кл. 206 в 1, 1959.

Патент США № 1107339, кл. 217 — 28, 1914. (54) (57) КОНТЕИНЕР ДЛЯ ЛЕГКОПОВРЕ5КДАЕМЫХ ПРЕДМЕТОВ, содержащий жесткий цилиндрический корпус с днищем, крышку и размещенный внутри корпуса эластичный трубчатый вкладыш, имеющий дно, отличающийся тем, что, с целью повышения сохранности легкоповреждаемых предметов, контейнер дополнительно снабжен двумя уплотнительными шайбами с перфорацией по окружности и двумя трубчатыми гофрированными элементами, причем одна уплотнительная шайба закреплена на открытом торце корпуса, другая размешена в крышке с возможностью перемещения, трубчатые гофрированные элементы коаксиально размещены внутри крышки и прикреплены к уплотнительной шайбе крышки, внутренний гофрированный элемент снабжен дном, закрывающим отверстие уплотнительной шайбы, и имеет отверстие на боковой поверхности, а эластичный трубчатый вкла- дыш выполнен гофрированным с отверсти- И ем в дне и верхней частью прикреплен к д внутренней кромке уплотнительной шайбы Ц ф корпуса, при этом крышка и корпус кон- у тейнера соединены посредством резьбового соединения.

1211164 г

g I.г

Составитель B. Хорошкеев

Текред И. Верес Корректор Л. Зимокосов

Тираж 7!3 Подннсное

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор A. Долинич

Заказ 598/25

Изобретение относится к таре для хранения и транспортировки легкоповреждаемых предметов, в частности кернов колонкового бурения.

Цель изобретения — повышение сохранности легкоповреждаемых предметов.

На чертеже представлено предлагаемое устройство.

Контейнер для легкоповреждаемых предметов состоит из жесткого цилиндрического корпуса 1, крышки 2, эластичного трубчатого гофрированного вкладыша 3, коаксиально расположенных в крышке трубчатых гофрированных элементов 4 и 5 и уплотнительных шайб 6 и 7 с перфорацией по окружности. Крышка 2 навинчивается на корпус 1 с помощью резьбы.

Уплотнительная шайба 6 закреплена на открытом торце корпуса 1, а уплотнительная шайба 7 размещена внутри крышки 2 с возможностью перемещения относительно нее при навинчивании и отвинчивании. Внутренний и внешний коаксиальные гофрированные элементы 4 и 5 прикреплены к уплотнительной шайбе 7, причем первый из них (4) снабжен дном 8, закрываюшим отверстие уплотнительной шайбы 7, и имеет на боковой поверхности отверстие 9. Гофрированный вкладыш 3 своей верхней частью прикреплен к внутренней кромке уплотнительной шайбы 6, В его дне выполнен о от в ер ст не 10.

Коаксиальные гофрированные элементы 4 и 5 для предотвращения скручивания могут быть прикреплены верхними торцами к планшайбе 11, которая удерживается в крышке кольцом 12.

Контейнер работает следующим образом.

Отвинтив крышку 2, образец керна помещают в трубчатый гофрированный вкладыш 3. По мерг продвижения образца воздух из трубчатого гофрированного вкладыша 3 через отверстие 10 в его дне вы.есняется в пространство между корпусом и трубчатым гофрированным вкладышем 3. После установки образца на корпус . навинчивается крышка 2. Дно 8 трубчатого гофрированного элемента 4 упирается в торец образца керна. При дальнейшем навинчивании крышки 2 трубчатые гофрированные элементы 4 и 5 деформируются.

Воздух из трубчатого гофрированного элемента 4 через отверстие 9 вытесняется в пространство между гофрированными элементами 4 и 5, а затем через перфорацию уплотнительных, шайб 6 и 7 — в пространство между корпусом 1 и трубчатым гофрированным вкладышем 3, создавая в нем область повышенного давления. Выходу сжатого воздуха в атмосферу препятствуют уплотнительные шайбы 6 и 7.

Разгрузка контейнера осуществляется в обратном порядке.
