Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (21) 3722215/29-11 (22) 03.04.84

;(46) 15.02.86. Бюл. 9 6 (71) Челябинский механический эавод им. 60-летия Октября (72) И.А.Торопов, С.И.Демидов и Г.И.Гудис (53) 621.873(088.8)

I (56) Авторское свидетельство СССР

В 878729, кл. В 66 С 23/92, 01.11.80, {54)(57) ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТ-

ВО СТРЕЛОВОГО КРАНА, содержащее гибкий орган; свяэанный в своей средней части с механическим тормоэом, управ",SU„„1211209 А g y В 66 С 23/88 23/92 ляющий вход привода которого соединен с датчиком натяжения стрелоподь" емного полиспаста, и эакрепленный одним концом на поворотной платформе под стрелой крана, о т л и ч а ющ е е с я тем, что, с целью повышения надежности, оно снабжено отклоняющими блоками, смонтированными на стреле крана и огибаеьыми .гибким органом, причем механический тормоэ установлен между отклоняющими блоками на стреле крана, другой конец гибкого органа эакреппен на поворотной платформе крана на (егб стрелой, при этом гибкий орган подпружинен относительно поворотной платформы.

Составитель A.Ãåäåoíoâ

Техред A.Áàáèíåö

Редактор В.Ковтун

Корректор А.Тяско

Заказ 602/27 Тираж 800

ННИИ1И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Под пи сн ое

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к подъемнотранспортному машиностроению, а именно к предохранительным устройствам стреловых кранов.

Цель изобретения — повышение надежности предохранительного устройства стрелового крана.

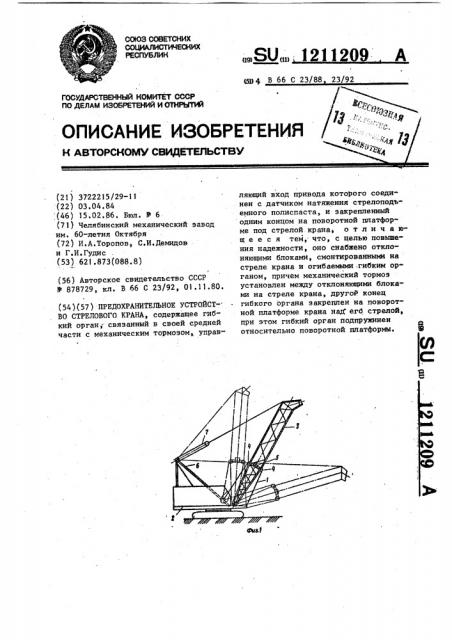

На фиг.I изображено предохранительное устройство стрелового крана, общий вид; на фиг,2 — узел саед! нения гибкого органа с;платформой крана, общий вид.

Предохранительное устройство стрелового крана содержит гибкий орган 1, концы которого закреплены на поворотной платформе 2 крана по обе стороны стрелы 3, а сам гибкий орган l огибает отклоняющие блоки 4, закрепленные на стреле З,.и связан с механическим тормозом 5, установ11209 3 ленным на стреле 3 между блоками 4 и соединенным своим управляющим входом с датчиком 6 натяжения стрелоподъемного полиспаста 7. Один из концов гибкого органа 1 соединен с плечом коромысла 8, установленного шарнирно на платформе 2. Другое плечо коромысла 8 соединено с пружиной 9, закрепленной на платформе 2.

10 Предохранительное устройство стрелового крана работает следующим образом.

При запрокидывании стрелы 3 или при обрыве стрелоподъемного полиспаста 7 сигнал датчика 6 становится равен нулю, при этом срабатывает механический тормоз 5 и захватывает гибкий орган 1, который удерживает стрелу 3 от аварийного перемещения.
