Способ получения цеолитного сорбента для очистки воздуха от углекислого газа

Способ получения цеолитного сорбента для очистки воздуха от углекислого газа

Иллюстрации

Показать все

Реферат

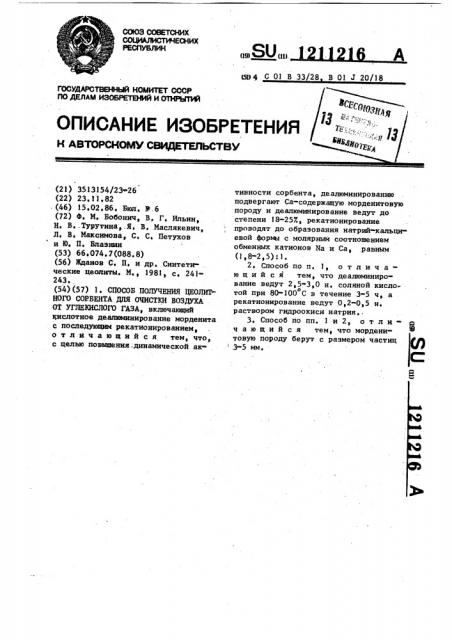

СО1ОЭ СОВЕТСНИХ

034ЮЛ

РЕСПУБЛИК (19) . (И). ш С Ol В 33/28 В Ol J 20/18 (21) 3513154/23 26 (22) 23.11.82 (46) 15»02.86. Бюл. 1).6 (72) Ф. М. Бобонич, В. Г. Ильин, H» B»-ТУРУтина,.Я, В..Маслякевич, Л» В Максимова, С, С. Петухов и 10. П, Блаэнин (53) 66»074 7(088,8) (56) Жданов С. П. и др. Синтети- . ческие цеолиты, М., 1981, с. 241243., (54)(57) 1. СПОСОБ ПОЛУЧЕНИЯ ЦЕОЛИТНОГО СОРБЕНТА ДЛЯ ОЧИСТКИ ВОЗДУХА

ОТ УГЛЕКИСЛОГО ГАЗА, включающий кислотное деалюминирование морденита с последующим рекатионированием, отличающий с я тем, что, с целвю повышения..динамической ак- . тнвности сорбента, деалюминированию подвергают Са-содержащую морденитовую породу и деалюмннирование ведут до степени 18-25Х, рекатионирование проводят до обраэования натрий-кальциевой формы с молярным соотношением обменных катионов Na и Са, равным (1,8-2,5):l.

2. Способ по и. I, о т л и ч аю шийся тем, что деалюминирование ведут 2,5-3,0 н. соляной кислотой при 80-100 С в течение 3-5 ч, а рекатионирование ведут 0,2-0 5 н. раствором гидроокиси натрия,.

3. Способ по пп. 1 и 2, о т л и - р ч а ю шийся тем, что морденитовую породу берут с раэмером частиц 3-5 мм, С:

12112

Изобретение относится к технологии получения сорбентов и может быть использовано для очистки газов от примесей, в частности для очистки воздуха из углекислого газа, 5

Цель изобретения - повышение динамической активности сорбеита.

Для получения сорбеита была исполь зована морденитовая порода, имеющая в своем составе, мас. Й: 10

Б ог . 64э7

Сао 3 ° 6

А1 О 12,0

На О 1,0

Ге Оэ 1,0 15

Н,О 13,8

И8о 0,8

Фазовый состав породы: 70 - 75X морденита, 20 - 25X клиноптилолита.

Пример 1. 5 кг измельченно го до размера частиц 3-5 мм природного морденита помещают в 6,25 л 3 н.

НСР, и выдерживают при периодическом о перемешивании при 100 С в течение

3 ч. . При этом из породы извлекается

l25,07 содержащегося в ней оксида алюминия и 6IX содержащихся в ней катионов щелочных и щелочно-земельных металлов. Раствор сливают, гранулы промывают 10 л воды и с це30 лью рекатионирования помещают на

3 ч в 10 л 0,5 н, водного раствора

Na0H при комнатной температуре. Затем твердую фазу отделяют от. раствора, промывают водой до рН 8-9 и вы-!

16 2 сушивают, Дегидратацию сорбента про-I водят нагреванием до 350-380 С.

В табл. 1 приведены другие примеры конкретных исполнений предлагаемого способа (в примерах 2-4 и

6-9 количество образца, размер гранул, количество кислоты, концентрация и количество щелочи, условия промывки и сушки аналогичны примеру

1, а в примере 5 концентрация щелочи составляет 0,2 н, количество ще« почи 20 л).

Полученный сорбент предполагается испольэовать для комплексной очистки воздуха в воздухоразделительных установках. Ключевым компонентом, о которому раньше всего происходит отработка слоя адсорбента в блоке комплексной очистки воздуха, является углекислый газ, Результаты динамических адсорбционных испытаний по углекислому газу на лабораторных стендах приведены в табл. 2.

Кроме того, были проведены испытания на опытно-промышленной установке очистки воздуха высокого давления, представленйые в табл, 3, Результаты испытаний свидетельствуют, что сорбент, получаемый по предлагаемому способу, обладает более высокой динамической активностью, чем исходная морденитовая порода, и может заменить синтетический цеолит NaX s блоках комплексной очи. стки воздуха.

Таблица 1

7,5

80

18,0

18,0

20,0

100

25,0

100

35 0

100

25,3

100

1 н. HC I

2 н, HCt

3 н. HCt, 3 н. HCE

2 5н. HCF

3,0 н. HCL

5,0 н. HCf

2,5 н. Н $0 5

1,25ll

1,5;1

1 ю8 1

1,9:1

3,4:1

2,5:1

5,9:1

21021

1211216

Таблица 2

Фракция, Сорбент

Синтетическмй цеолит

NaX

4,5

3,68

Необработанная морденитовая порода

3-5

3 09

1:3

Де алюминированная порода

1,2:8

3-5

2,83

18 Рекатионированная деалюминированная порода

1,6:1

3-2

2,50

I 5:1

3-5

3,13

11

3-5

3,60

3-.5

4,32

2,96

3-5

Таблица 3

Синтетический цеолит NaX

4,5

8,12

Необработанная морденитовая порода

5,14

8 10

3-5

Составитель Т.. Чиликина

Редактор Т. Митейко Техред А.Бабинец .. Корректор А. Тяско

Заказ 603/27 Хираж 452 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г, Ужгород, ул, Проектная, 4

Степень деалю кирования, .%

Рекатионированная деалюминированная морденитовая порода (степень деалюминирования 257, мольное соотношение Ма:Са 2,5:I) Мольное соотношение

На:Са I 8:1

2 5:1

5,9:1

Динамическая активность по СО (С 30 ррт). см /.смз .
