Изобретение относится к текстильной промышленности.

Цель изобретения — улучшение эксплуатационных свойств путем предотвращения износа платиков шляпок.

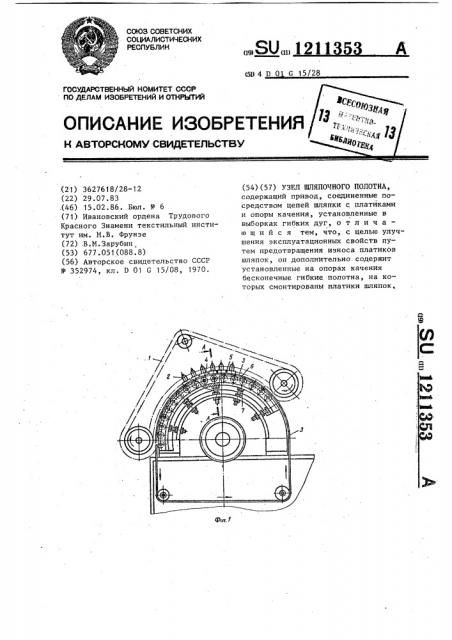

На фиг. 1 представлено устройство, общий вид; на фиг. 2 — опоры качения, разрез А-А на фиг. 1.

Узел: шляпочного полотна содержит шляпочное полОтно 1, сформированное платиками шляпок 2, нижней ветвью сбаэированными на гибком жестком элементе в виде узкой бесконечной ленты (полотна) 3, например, из тонкой стальной ленты, установленной по обе стороны главного барабана на опорах качения 4.. Опоры качения в виде шарикоподшипников или роликов смонтированы посредством осей I 1353 2

5 в выборках гибких дуг 6, закрепленных на щеках главного барабана и . оснащенных средством для установки разводок 7 и. взаимодействующих с бесконечными гибкими полотнами 3.

При вращении приводного звездного вала шляпочное полотно 1 посред-, ством взаимодействия с его звездочками увлекается в движение. При этом

1О платики шляпок 2 покоятся на гиб" ком полотне 3, которое перемещается по роликам 4, вращающимся относиельно своих осей 5.

1 Такое выполнение узла шляпочного полотна позволяет предотвратить износ шляпок и гибких дуг, а также снизить мощность на, перемещение шляпочного полотна.
