Устройство для гидравлических испытаний трубопроводов

Устройство для гидравлических испытаний трубопроводов

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИ4ЕСКИХ

РЕСПУБЛИК (19) (И) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (61) 939676 (21) 3460851/29-26 (22) 29.06.82 (46) 15.02.86. Вюл, Р 6 (72) В.А.Заваров и А.В.Струков (53) 620. 165.29(088.8) (56) Авторское свидетельство СССР

У 939676, кл. Е 03 В 7/09, 1980. (54)(57) УСТРОЙСТВО ДЛЯ ГИДРАВЛИЧЕСКНХ ИСПЫТАНИЙ ТРУДОПРОВОДОВ по авт. (1) E 03 В 7/09 G 01 M 3/08 св. Р 939676, о т л и ч а ю щ е е— с я тем, что, с целью повышения точности контроля при испытании:трубопроводов из магнитопроводящего материала, охватывающие трудопровод с заглушкой полюса электромагнита выполнены однополярными, а в заглушке размещен дополнительный полюс электромагнита, полярность которого противоположна полярности других полюсов.

397

2 а к стержню 17, например, с помощью болтового соединения прикреплен полюс 18 с полюсным наконечником

19 цилиндрической формы. В данном варианте устройства достаточно одной обмотки 20, размещенной на магнитопроводе 15.

Устройство, приведенное на фиг.

1 и 2, работает следующим образом.

После введения в испытуемый трубопровод 2 заглушки 1, размещения в ней патрубка 14 и центрального стержня 3 и установки полюсов 7 и 8 в обмотки 11 и 12 подается постоянный ток, величина которого регулируется реостатом 13. По мере увеличения тока в обмотках 11 и 12 происходит увеличение величин магнитных потоков Р1 и Р . Магнитные потоки

Я и Р проходят в одном направлении по центральному стержню 3, выполняю-. щему роль одного полюса электромагнита, и через материал заглушки 1 в радиальном направлении замыкаются на полюсные наконечники полюсов 7 и 8, которые имеют одинаковую полярность и выполняют роль другого полюса электромагнита.

Под действием магнитного поля происходит увеличение вязкости материала заглушки и ее сцепление со стенками трубопровода 2, центральным стержнем 3 и патрубком 14, что обеспечивает надежную герметизацию торца испытуемого трубопровода 2.

Изменение вязкости материала заглушки 1 и силы сцепления может регулироваться изменением величины тока в обмотках 11 и -12 с помощью реос- . тата 13. Далее после герметизации внутрь трубопровода. 2 через патрубок 14 подается рабочая среда, создающая давление, и проводятся испытания трубопровода 2 на прочность и герметичность.

1О

45

Предлагаемое устройство позволяет повысить точность контроля при испытаниях путем уменьшения погрешности, обусловленной недостаточностью уплотнения торца испытуемого трубопровода.

1 1211

Изобретение относится к строительству и эксплуатации металлических трубопроводов систем водоснабжения и других коммуникаций и может быть использовано при их испытаниях и 5 контроле на прочность и герметичность методом опрессовки участка трубопровода испытательным давлением, создаваемым рабочим телом (воздухом или водой) °

Цель изобретения — повышение точйости контроля при испытании трубопроводов из магнитопроводящего материала путем уменьшения погрешности, обусловленной недостаточнос- 15 тью уплотнения торца испытуемого трубопровода.

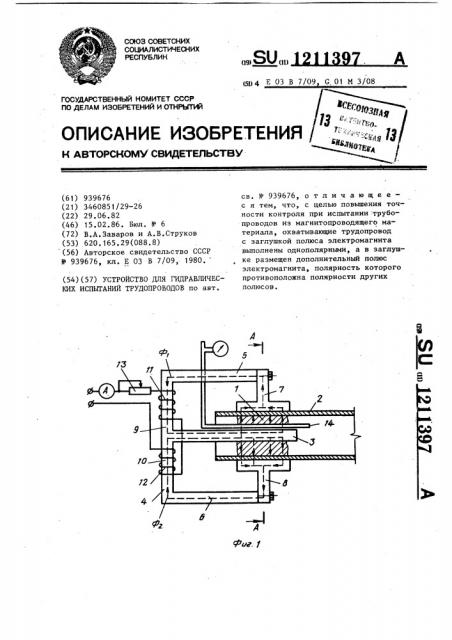

На фиг, 1 показано устройство для гидравлических испытаний трубопроводов; на фиг. 2 разрез А-А на фиг, 1; 20 на фиг. 3 — вариант выполнения устройства с магнитопроводом П-образной формы.

Устройство для гидравлических испытаний трудопроводов содержит 25 заглушку 1 из пластичной массы с магнитными свойствами, обусловленными введением в ее состав ферромагнитного наполнителя, размещаемую в торце испытуемого трубопровода 2.

По оси заглушки 1 внутри ее размещен центральный стержень 3 Ш-образного магнитопровода 4 электромагнита. К крайним стержням 5 и 6 Ш-образного магнитопровода 4 присоединены, на. 35 пример, с помощью болтовых соединений полюса 7 и 8, полюсные наконечники которых охватывают трубопровод

2 в зоне размещения заглушки 1.

На участках 9 и 10 Ш-образного магнитопровода, расположенных с одной и другой стороны относительно центрального стержня 3,;размещены обмотки 11 и 12, создающие при их включении в цепь постоянчогб тока встречно направленные магнитные потоки Ч, и Р . Регулировка тока в обмотках 11 и 12 осуществляется с помощью реостата 13. Через заглушку 1 проходит также патрубок 14 для

50 подачи рабочей среды (воздуха, воды и т.п.) внутрь испытуемого трубопровода 2.

В варианте устройства, приведенном на фиг. 3, магнитопровод 15 электромагнита выполнен П-образным.

Стержень 16 П-образного магнитопровода 15 размещен по оси заглушки 1, Кроме того, в отличие от известного устройства в предлагаемом испытание трубопровода 2 из магнитопроводящего материала дополнительно повышает точность контроля при испытаниях за счет увеличения напряженфис Я

Составитель Н.Трифонов

Редактор Н.Киштулинец Техред И.Лсталош Корректор А.Обручар

Заказ 618/36 Тираж 688 Подписное

ВНИИПИ Государственного комитета СССР . по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Ю филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 ности магнитного поля вследствие снижения магнитного сопротивления цепи.

1211397 4

Устройство, выполненное по вариан" ту, приведенному на фиг. 3, работает аналогичным образом.
