Изобретение относится к энергетике и может быть использовано в котельных установках.

Целью изобретения является повышение экономичности.

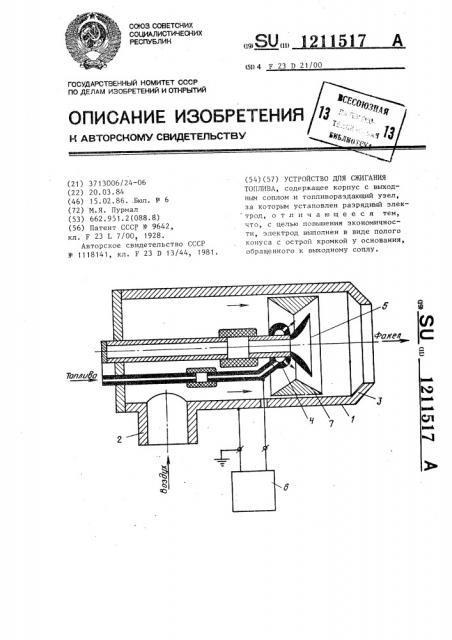

На чертеже изображено устройство для сжигания топлива.

Устройство содержит корпус 1 с воздушным патрубком 2, выходным соплом 3 и топливораздающим узлом 4, за которым установлен электрод в виде полого конуса 5, подключенного к источнику 6 высокого напряжения. По периферии конуса 5 установлена сопловая вставка 7.

При работе устройства топливо распыливается в зазоре между конусом 5 и вставкой 7, смешивается с воздухом и воспламеняется. При этом часть топлива, растекающаяся по поверхности конуса 5, испаряется. После включения источника 6 высокого напряжения топливо приобретает электрический заряд, что способствует

10 лучшему его распыпиванию, Одновременно между острой кромкой конуса и заземленной вставкой 7 возникает коронный разряд, образующий в топливовоздушной смеси, проходящей через

15 его зону, электрически заряженные и возбужденные молекулы компонентов горения, интенсифицирующие процесс сжигания.
