ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3790806/30-15 (22) 15.09.84 (46) 23.02.86. Бюл. № 7 (71) Всесоюзный научно-исследовательский конструкторско-технологический институт по машинам для комплексной механизации и автоматизации животноводческих ферм (72) А. Л. Охрименко, В. 3. Ткач и В. А. Прохоренко (53) 636.084.783 (088.8) (56) Авторское свидетельство СССР № 419210, кл. А 01 К 5/00, 1972.

Авторское свидетельство СССР № 124748, кл. А 01 К 5/00, 1959.

„„SU„„1212389 (54) (57) ПИТАТЕЛЬ СТЕБЕЛЬЧАТЫХ

КОРМОВ, содержащий подбирающее битерное приспособление и раздаточный транспортер, закрепленные на общей раме, имеющей опоры качения, отличающийся тем, что, с целью расширения технологических возможностей и повышения производительности питателя, подбирающее битерное приспособление выполнено в виде двух рядов размещенных один над другим битеров, а раздаточный транспортер установлен между рядами битеров.

1212389

Фиг.З

Составитель Ю. Тимофеев

Техред И. Верес Корректор М. Демчик

Тираж 679 Подписное

ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий

113036, Москва, Ж вЂ” 35, Раушская наб., д. 4/6

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор О. Бугир

Заказ 660/3

Изобретение относится к сельскому хозяйству, в частности к устройствам для питания стебельчатыми кормами кормораздающих и кормоприготовительных линий.

Цель изобретения — расширение технологических возможностей и повышение производительности.

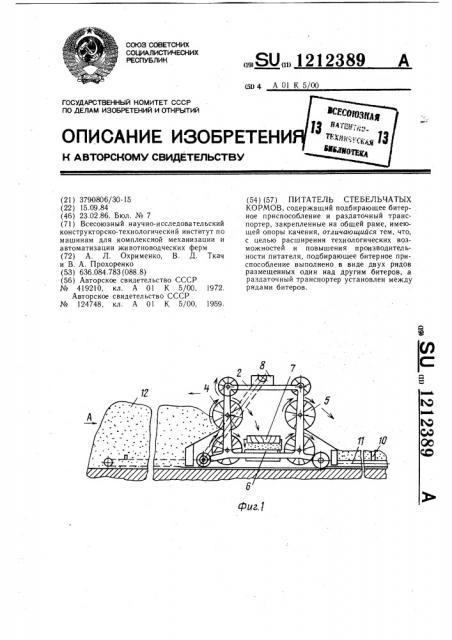

На фиг. 1,, показан питатель стебельчатых кормов, общий,вид; на фиг. 2 — то же, вид сверху на фиг.,„3 — вид А на фиг.! 1.

10 (, Питатель кормов содержит расположенную на еткрытой накопительно1 площадке 1 раму 2 0 опорами качеиЫ (ходовыми колесами) 3 111 подбирающее бйтерное приспособление, состоящее из закрепленных на раме битеров 4 и 5, а между ними установлен раздаточный транспортер 6, под выгрузным концом которого установлен регулируемый по высоте ограничитель 7.

Ходовые колеса 3, битеры 4 и 5, раздаточный транспортер 6 и ограничитель 7 20 оснащены приводными механизмами 8, причем приводные механизмы битеров и ходовых колес реверсивны и управляются конечными выключателями 9, взаимодействующими с упорами 10, размещенными по краям

25 накопительнои площадки, например на конвейере 11, установленном вдоль. накопительной площадки l.

Устройство работает следующим образом.

Накопительная площадка 1 загружается на чередующихся (свободных от корма в момент загрузки) участках стебельчатым кормом. Транспортные средства могут заезжать на нее сбоку, задним ходом и т и.

При разгрузке крупногабаритных прицепов типа 2 — ПТС вЂ” 4 — трактор с прицепом заезжает непосредственно на площадку (свободный от корма участок площадки), производится подъем прицепа и, дви гаясь по площадке, прицеп разгружает стебельчатый корм. Корм, выгружаясь из прицепа, образует бурт 12 массы.
