Молотковая дробилка

Молотковая дробилка

Иллюстрации

Показать все

Реферат



СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 В 02 С 13/284

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР (21) 3793205/29-33 (22) 10.08.84 (46) 23.02.86. Бюл. No 7 (71) Запорожский конструкторско-техноло. гический институт сельскохозяйственного машиностроения (72) А. М. Козачинский и Л. Н. Дынин (53) 621.926.4 (088.8) (56) Авторское свидетельство СССР

No 937004, кл. В 02 С 13/284, 1980.

Авторское свидетельство СССР

Р 408653, кл. В 02 С 13/02, В 02 С 13/284, 1972.

„„SU„„1212568 A (54) (57) МОЛОТКОВАЯ ДРОБИЛКА, содерmamas корпус, вал с молотками, загрузочный люк, выгрузочную решетку с продолговатыми отверстиями, о т л и ч а ющ а я с я тем, что, с целью увеличения производительности за счет создания дополнительной кромки, выгрузочная решетка выполнена зубчатой, причем одна сторона каждого зуба образует острый утоп с касательной к окружности решетки, а отверстие вы-. полнено на второй стороне зуба. фиг.2

Редактор С. Патрушева

Тираж 583 Подписное

ВБИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 673/12

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 1 1

Изобретение относится к молотковым дробилкам для измельчения преимущественно зерновых кормов.

Цель изобретения — увеличение производительности за счет создания дополнительной измельчающей кромки.

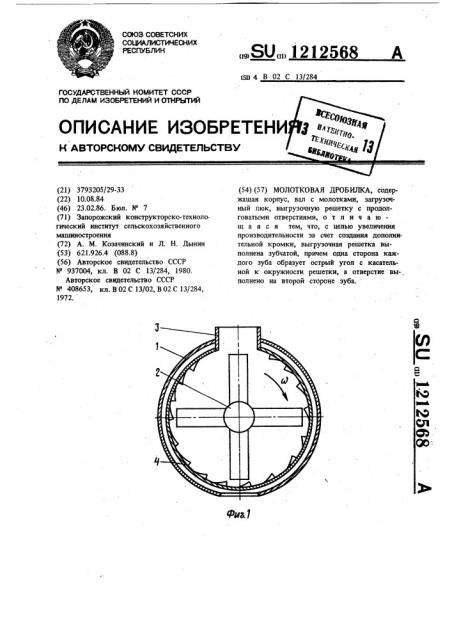

На фиг. 1 показана молотковая дробилка; на фиг. 2 — выгрурачнм" решетка с продолговатыми-- отверстиями« и измельчающей кромкой;,на фиг. 3 — разрез « т-ф на фиг. 2.

Р

Молотковая - дрббилка,состоит р ..корпуса 1, внутри; которого размещены вал 2 с молотками,,загрузочный люк 3 для подачи измельчаемого материала и выгрузочная

212568 2 решетка 4 с продолговатыми отверстиями 5 и измельчающей кромкой 6. . Дробилка работает следующим образом.

Измельчаемый материал через загрузочный люк 3 подается в рабочую зону дробилки, где происходит его измельчение вращающимися молотками, закрепленными на валу 2.

Кроме того, вращаясь, молотки увлекают за собой измельчаемый материал, который

1О начинает вращаться с большой скоростью и, соударяясь с измельчающей кромкой 6 выгрузочной решетки 4, дополнительно измельчается.

Измельченный материал удаляется через отверстие 5. Дополнительная нзмельчающая кромка выгрузочной решетки позволяет увеличить производительность измельчения.

Ю составитель А. Руденко

Техред Т.Тулнк Корректор И. Эрдейи
