Электросепаратор с вращающимся электрическим полем

Электросепаратор с вращающимся электрическим полем

Иллюстрации

Показать все

Реферат



СО(ОЭ СОЭЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)4 В 03 С 12 (61) 1087177 (21) 3710543/22-03 .(22) 15.03.84 (46) 23.02.86. Бюл, и 7 (71) Азербайджанский политехнический институт им.Ч,,Ильдрыма (72) Д.Н.Гасанов и А.Я.Гасанова (53) 622.777(088.8) (56) Авторское свидетельство СССР

1(1087177, кл. В 03 С 7/12, 1983, (54) (57) ЭЛЕКТРОСЕПАРАТОР .С ВРАЩАЮЩИМСЯ ЭЛЕКТРИЧЕСКИМ ПОЛЕМ по авт.св.

Ф 1087177, отличающийся тем, что, с целью повышения производительности сепаратора за счет обра зования многосекционной конструкции он снабжен дополнительными дисками из диэлектрика с электродами чередую.— щейся полярности, установленными соосно с возможностью вращения на одном валу с основными дисками между ними, причем электроды чередующейся полярности размещены на обоих торцовых поверхностях дополнительных дисков, при этом диски снабжены замыкающими металлическими кольцами, размещенными на их боковой поверхности и электрически соединенными с электродами одной полярности.

1 12

Изобретение относится к области разделения сыпучих материалов в электрическом поле и может быть использовано в сельском хозяйстве для разделения семян. >

Цель изобретения — повышение производительности сепаратора за счет образования многосекционной конструкции °

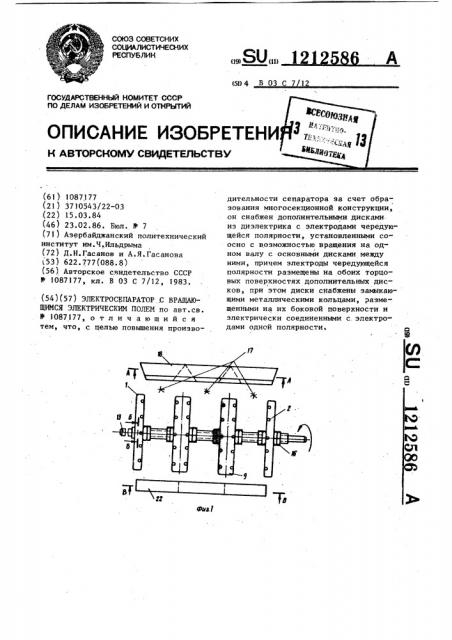

На фиг,1 изображен сепаратор, общий вид; на фиг.2 — разрез А-А на фнг.1; на фиг.3 — разрез.Б-Б на фиг,1; на фиг.4 — разрез В-В на фиг.1; на фиг.5 — крайний рабочий орган (диска) сепаратора, поперечный разрез; на фиг.6 — центральный рабочий орган, поперечный разрез.

Электросепаратор включает в себя два крайних диска 1 с радиальными чередующимися по полярности электродами 2 на одной торцовой поверхности, обращенные к рабочей зоне и расположенные в открытых пазах, Нижний конец электрода, например отрицательной полярности, закреплен при помо-. щи скобы 3 на диске, верхний конец, пройдя через сквозные отверстия в диске 4, припаян к замыкающему кольцу 5, на которое подается потенциал,, электрод положительной полярности бандажируется шпагатами 6 и закрепляется к скобам 7. Другой конец припаивается к замыкающему кольцу 8.

У средних диэлектрических дисков

9 электроды размещены в открытых пазах с обоих сторон. Конец электрода, пройдя через сквозные отверстия 10, припаивается к началу электрода, а начало электрода соединяется с соответствующим по полярности замыкающим кольцом 11, электроды другой полярности закрепляются и припаиваются к замыкающему .кольцу 12 в обратном направлении. Все диски насажены на вап 13, на котором имеется шпоночная канавка 14, а на дисках - шпонки 15. Благодаря этому диски могут перемещаться вдоль вала и фиксироваться при помощи гайки и контргайки 16 с целью обеспечения возможности регулирования напряженности

12586 2 электрического поля в зоне разделения. Устройство включает коронирующий электрод 17 для зарядки сепарируемых частиц, многосекционный питатель 18 с перегородками вида угольника 19, насаженными на вал 20 и фиксированными гайками 21, и многосекционные приемники 22 продуктов разделения с перегородками 23 в ви-!

О де прямоугольника на валу 24 и фиксированные гайками 25, перегородки установлены с возможностью перемещения.

Электросепаратор работает следуюf5 щим образом.

При подаче постоянного тока высокого напряжения на электроды 2 дисков 1 и 9 и при вращении вала 13 в промежутке между дисками образуется

20 электрическое поле. Напряженность вращающегося электрического поля плавно повышается к центру дисков.

Сортируемый материал из многосекционного питателя 19, зарядившись от

25 коронирующих электродов 17, попадает в рабочую зону. Частицы, увлекаясь вращающимся электрическим полем, в зависимости от электрофизических свойства, веса и массы попадают в

30 разные ячейки многосекционного при.емника 22.

Траектория движения сепарируемьпс частиц определяется под действием силы тяжести, сил электрического поля и центробежной силы.

Пример. В лабораторных условиях сепарируют .семена томата, При попадании семян между диска40 ми на них действует вращающееся электрическое поле с частотой f =

= 200 Гц и напряженностью электрического поля Е = 5 кВ/см.

Семена с меньше9 диэлектрической

45 проницаемостью (влажностью до 123). попадают в ячейки приемника, расположенные ближе к центру сепаратора, а с большей диэлектрической проницаемостью Е (влажностью выше 12Xj в ячейки, расположенные дальше от центра.

I212586
