Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ц11 4 В 05 В 3/10 иг. (21) 3772554/23-05 (22) 18.07.84 (46) 23.02.86. Бюл. № 7 (71) Ярославский политехнический институт (72) А. И. Зайцев, А. А. Кораблев, Д. О. Бытев, Ю. К, Олейникова, А. А. Рябков, А. В. Царьков и Л. М. Данович (53) 66.069.83 (088.8) (56) Заявка Великобритании № 1580079, кл. В 05 В 3/08, 1980. (54) (57) 1. РАСПЫЛИТЕЛЬ, содержащий желоб для жидкости с патрубком слива, расположенный над желобом шнек, устрой„„SU„„1212603 A ство подачи жидкости и привод вращательного движения шнека, отличающийся тем, что, с целью повь|шения эффективности распыления, желоб и шнек установлены наклонно, желоб выполнен цилиндрической формы, а шнек установлен эксцентрично к оси желоба с уменьшающимся зазором в направлении тока жидкости и выполнен с покрытием из пористого материала.

2, Распылитель по п. 1, отличающийся тем, что патрубок слива соединен с устройством подачи жидкости.

1212603

4 4 no6epeymo юг.2

Составитель Г. Дьяков

Редактор А. Ворович Техред И. Верес Корректор М. Демчих

Заказ 692/14 Тираж 682 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для распыления жидкостей и может быть использовано для проведения процессов, связанных с получением тонкодисперсных распылов, например, в распылительной сушилке.

Целью изобретения является повышение эффект ивн ости распылен ия.

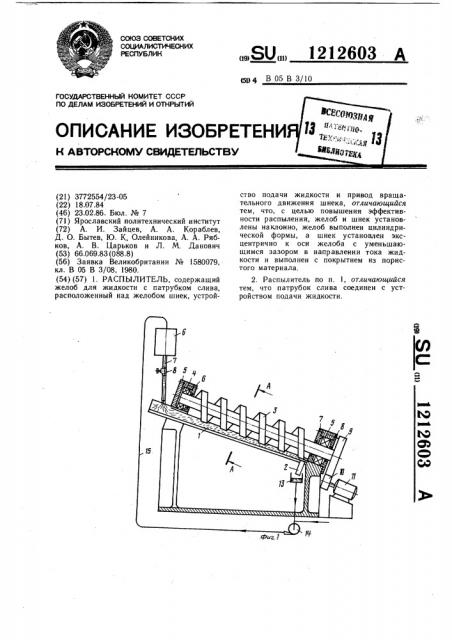

На фиг,, 1 изображен распылитель; на фиг. 2 — разрез А — А на фиг. 1.

Распылитель содержит наклонный желоб 10

1 для жидкости с патрубком,2;,. для слива.

Над желобом 1 наклонно расположен шнек 3,: установленный на, подшипниках4и5.

Устройство подачи жидкости включает емкость 6, трубопровод 7 и вентиль 8.

Шнек 3 соединен через шестерни 9 и 10 с валом двигателя 11.

На винтовой поверхности шнека 3 имеется покрытие 12 из пористого материала.

Патрубок 2 соединен с устройством подачи жидкости через емкость 13, насос 14 и трубопровод 15.

Желоб 1 выполнен цилиндрической формы, а шнек 3 установлен эксцентрично к оси желоба 1 с уменьшающимся зазором в направлении тока жидкости.

Распылитель работает следующим образом.

Поступающая из емкости 6 жидкость стекает по желобу 1 через патрубок 2 в емкость 13, откуда насосом 14 снова подается по трубопроводу 15 в емкость 6.

При вращении шнека 3 от двигателя 11 жидкость, стекающая по желобу 1, захватывается шнеком 3 и распыляется в окружающую среду.

Установка желоба и шнека наклонно, выполнение желоба цилиндрической формы, установка шнека эксцентрично к оси желоба с уменьшающимся зазором в направлении тока жидкости, а также выполнение штока с покрытием из пористого материала обеспечивает равномерное смачивание рабочих поверхностей шнека и способствует получению мелких капель жидкости и увеличению угла раскрытия факела, что повышает эффективность распыления.
