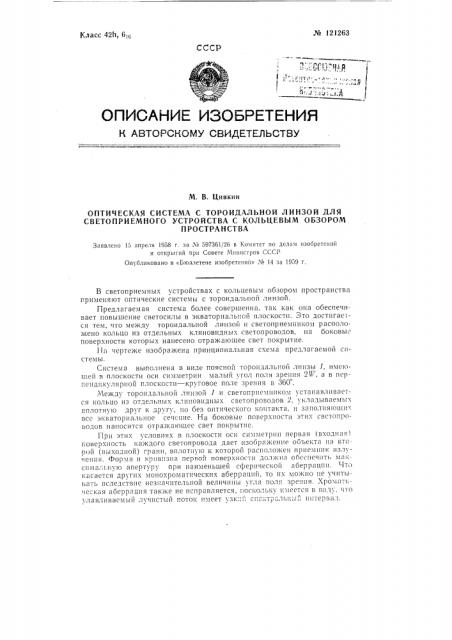

№ 121263

Класс 42h, 6!в

СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. В. Цивкин

ОПТИЧЕСКАЯ СИСТЕМА С ТОРОИДАЛЬНОЙ ЛИНЗОЙ ДЛЯ

СВЕТОПРИЕМНОГО УСТРОЙСТВА С КОЛЬЦEBblM ОБЗОРОМ

ПРОСТРАНСТВА

Заявлено 15 апреля 1958 г, за ¹ 597361126 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 14 за 1959 г, В светоприемных устройствах с кольцевым обзором пространства применяют оптические системы с тороидальной линзой.

Предлагаемая система более совершенна, так как она обеспечивает повышение светосилы в экваториальной плоскости. Зто достигас;ся тем, что между тороидальной линзой и светоприемником расположено кольцо из отдельных клиновидных светопроводов, на боковы. поверхности которых нанесено отражаюшее свет покрытие.

На чертеже изображена принципиальная схема предлагаемой системы.

Система выполнена в виде поясной тороидальной линзы 1, имеюшей в плоскости оси симметрии малый угол поля зрения 21Г, а в ïcðпсндикуляриой плоскости — круговое иоле зрения в ЗбО.

Между тороидальной линзой 1 и светоприсмииком устанавливается кольцо из отдельных клиновидных светопроводов 2, укладываемых вплотную друг к другу, но без оптического контакта, и заполняюших все экваториальное сечение. На боковые поверхности этих свстопроводов наносится отра>каюшес свет покрытие.

При этих условиях в плоскости оси симметрии первая (входная :

tioBep:1 la I< 1

Фора!а ts:крив!!зна первой поверхности долж!!а обеспечить At I»си!!альпi ю аперт ру при наименьшей с(рерическои аберрации. Что касается других монохроматических аберраций, то их можно не учитывать вследствие незначительной величины угла поля зрения. Хро>1!1,11ческая аберрация также не исправляется, поскольку имеется в виду. что

x . !BÂ;tèÂBeìûÉ;!1 чисть!й Г!Ото!< имеет зк::и спс <тр ль11ь111 llilTepBII, 1.

¹ 1212б3

Предмет изобретения

1. Оптическая система с торондальной линзой для светоприемного устройства с кольцевым обзором пространства, о т л н ч а ю ш а я с я тем, что, с целью повышения светосилы системы в экваториальной плоскости, между тороидальнОЙ линзой и светоприемником расположено кольцо из отдельных клиновидных светопроводов, на боковые поверхности которых нанесено отражаюшее свет покрытие.

2. Форма выполнения оптической системы по п. 1, о т л н ч à io;lся тем, что, с целью упрошения констр кции, светопроводы выполнены как одно целое с примыкавшими к ним участками тороидальноч линзы.

Комитет по делам изобретений и открыти" при Совете Министров СССР

Редактор А. К. Лейкина 1р. )70

Информационно-издательский отдел, Объем 0,17 и. л. Зак, 4306

Подп, к пея. 25Т1-г9 г. (ирана 650 Цена 25 коп.

Типография Комитета по делам изобретений и открыти" при Совете Министров ССОР

Москва, Петровка, 14.

Светопроводы можно изготовить нз органического стекла. Обработку входной поверхности треоуемой формы, а также выходноЙ и боковых граней, целесообразно производить од| овременно для всех светопроводов в собранном виде.

С целью упрощения конструкции системы свстопроводы могут быть выполнены как одно целое с примыкаюшими к ним участками тороидальной линзы.
