Самопроникающий рабочий ролик канатной пилы

Самопроникающий рабочий ролик канатной пилы

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ БЛИН

69) (И) 4 -A

ОПИСАНИЕ ИЗОБРЕТ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ е

° °

«й

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРБТЕНИЙ И ОТКРЫТИЙ (21) 3563770(22-03 (22) 04.02.83 (46) 23.02.86. Бюл. В 7 (71) Научно-производственное объе- динение "Камень и силикаты" (72) С.С. Егиян, РаВ. Акопян . и К.Г. Лусинян (53) 622.879 (088.8) (56) Носенко Н,Е. Гальперин М.И.

Добыча и обработка строительного камня. М., 1956, с. 170-174.

Авторское свидетельство СССР

В 632829, кл. К 21 С 47(10, 1977 ° (54) (5.7):1 . САИОПРОНИКАЮЩИЙ РАБОЧИЙ

РОЛИК КАНАТНОЙ ПИЛЫ, включающий вращающийся на подшипниках качения диск с канавкой на его периферийной поверхности, размещенный в канавке несущий канат с закрепленными на нем режущими элементами,. выполненными в виде металлических втулок с абразивным покрытием, о т л и ч а юшийся тем, что, с целью повыше-. ния производительности процесса резания и повышения срока службы, ширина диска больше диаметра каната, при этом ширина Ь диска, диаметры абразивной втулки d и каната A находятся в соотношении

Ь= А, « +

Ф

2 ° Ролик по п.1, о т л и ч а ю- Е шийся тем, что диск выполнен из полимерного материала.

Составитель Н. Ястребинская

Редактор А. Ворович Техред O.Неце Корректор Л. Патай

Тираж 470 Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 695/16

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4

1 1

Изобретение относится к конструкциям самопроникающего рабочего ролика канатной пилы, используемой для

; добычи блоков облицовочного камня.

Целью изобретения является повышение производительности процесса резания и повышения срока службы.

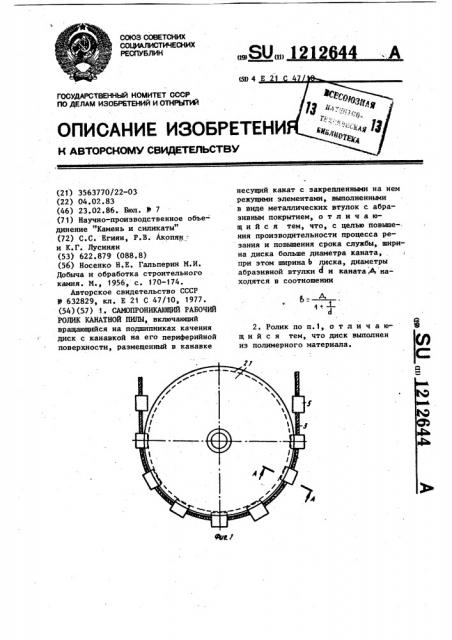

На фиг.1 показан самопроникающий рабочий ролик, общий вид, на фиг.2— разрез А-А на фиг.1.

Самойроникающий рабочий ролик канатной пйлы включает вращающийся диск 1 из полимерного материала с канавкой .2 на его периферийной поверхности. В канавке 2 расположен несущий канат 3, на котором через интервалы закреплены металлические втулки 4 с абразивным покрытием 5 °

Ъ

Ширина диска больше диаметра кана212644 2 та, при. этом ширина диска, диаметры абразивной втулки и каната соответствуют формуле

А

5 1e+ где Ь - ширина диска, мм;

d - диаметр каната, мм;

A — диаметр абразивной втулки

Х = 0,8-1,0.

10 Самопроникающий рабочий ролик канатной пилы работает следующим образом. .В

От привода канатной установки движение передается бесконечному

15 несущему канату 3 с металлическими втулками 4, который вращает диск

После этого самопроникающий рабочий ролик под давлением проникает в породу и режет ее.
