СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕ

К ABTOPGHOlVlV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 366477 I/25-27 (22) 22.11.83 (46) 23.02.86. Бюл.№ 7 (72) В.Н.Селюков и К.Г.Волохов (53) 621.73.06(088.8) (56) Авторское свидетельство СССР

¹ 310719, кл. В 21 9 37/12, 20.06.62. (54)(57) МАШИНА ДЛЯ СФЕРОДВИЖНОЙ

ШТАМПОВКИ, содержащая установленный в корпусе прессователь с водилом, связанным с приводом его колебательного движения, и механизм фиксации водила от проворота, выполненный в

„„SU„„1212655 виде тяги, один конец которой шар- нирно связан с прессователем, а другой — с корпусом, о т л и ч a— ю щ а я с я тем, что, с целью расширения технологических возможностей, оси шарниров тяги расположены в одной плоскости под углом 90 одна к другой и проходят через центр колебаний водила, при этом ось шарнира, закрепленного на прессователе, перпендикулярна оси водила, а ось шарнира, закрепленного на корпусе, расположена вгоризонтальной плоскости.!

?12655!

I5

30

Изобретение относится к кузнечно — прессовому машиностроению, а именно к машинам для сфероднижной штамповки.

Цель изобретения — расширение технологических -возможностей.

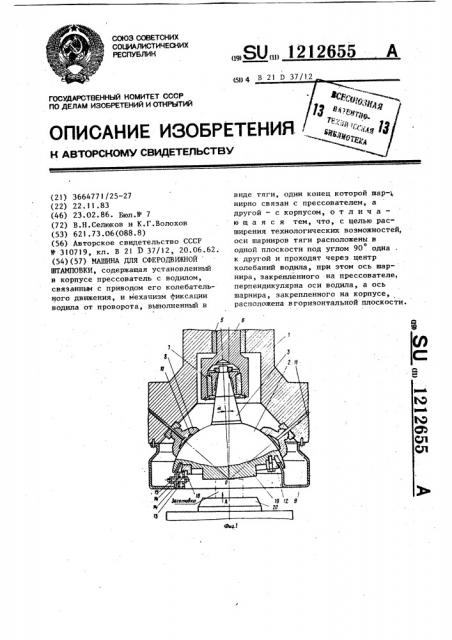

На фиг.! изображена центральная часть машины, разрез; на фиг.2 вид A на фиг.l; на фиг.3 — разрез

В-Б на фиг,2; на фиг.4 — разрез В-В на фиг.2; на фиг.5 — разрез Г-Г на фиг.2.

Машина для сфероднижной штамповки содержит корпус I, установленный в корпусе прессователь 2 с водилом

3, связанным с приводом его колебательного движения (не показан), механизм фиксации водила 3 от проворота, выполненный в виде тяги 4, один конец которой шарнирно связан с прессователем 2, а другой — с кор-пусом 1, при этом оси шарниров тяги

4 расположены в одной плоскости под углом 90 одна к другой и проходят через центр колебаний водила 3, ось шарнира, закрепленного на прессователе 2, перпендикулярна оси водила 3, а ось шарнира, закрепленного на корпусе !, расположена и горизонтальной плоскости.

Машина для сферодвижной штамповки содержит также размещенные в корпусе 1 подшипники 5, в которых установлен вертикальный ведущий нал 6 с косой (под углом качания o() расточкой под подшипниковую втулку 7, служащую опорой водила 3.

Прессователь 2 своей сферической поверхностью опирается на башмаки 8 гидростатического подшипника, на корпусе 1 закреплен кожух 9 сбора отработанного масла, поступающего . под высоким давлением в карманы 10 башмаков 8 по каналам 11.

На прессователе 2 закреплено кольцо 12, связанное с кожухом 9, а следовательно, и с корпусом I тягой

4 посредством качающихся корпусов

13 и подшипников 14, сидящих на пальцах, один из которых (!5) запрессован в кожух 9, а другой (16) установлен в проушине кольца 12.

Для обеспечения сборки — разборки тяга 4 выполнена составной из двух частей, стянутых между собой болтами.

17, а в кольце 12 Rbmoëíåí паз !8 для размещения тяги c . Корпуса 13, подшипники !4 и пальцы 15 и 16 составляют шарниры тяги 4, при этом оси пальцев !5 и 16 являются осями этих шарниров °

Центральная часть прессонателя ? представляет собой верхний (качающийся) штамповочный инструмент 19 (пуансон) . Нижняя часть 20 штамповочного инструмента (матрица) ныполнена с возможностью вертикального перемещения от силового гидроцилиндра (не показан).

Машина работает следующим образом.

При подаче вращательного движения на ведущий нал 6 от привода (не показан) он посредством косой расточки через подшипниконую втулку 7 вынуждает нодило 3 совершать колебательное движение с центром колебаний н точке О. Ось водила описывает при этом конус. с углом при вершине

2 о!.. Прессователь 2 с инструментом

19 обкатывается по заготовке, деформируя ее, поступательное движение вверх при этом производит инструмент 20. Инструмент 19 сохраняет ири этом в плане строго определенное угловое положение относительно инструмента 20, что достигается эа счет шарнирной тяги 4, связывающей корпус

1 с прессонателем 2. Если покачать водило вокруг любой из осей шарнирон тяги с цснтром качаний в точке О, то очевидно, что ничто не мешает водилу совершить эти простые качания н двух взаимно перпендикулярных плоскостях, а раз это так, то нозможно и сложное пространственное коле-: бание вокруг точки О с практически любым углом колебании.

Предлагаемая конструкция механизма фиксации, сохраняя достоинства известной конструкции — ее универ1 сальность, т.e.. возможность работы с любыми углами качания, позволяет повысить точность штамповки деталей типа зубчатых колес, так как точность угловой фиксации предельно высокая и процесс по этому параметру приближается к процессу накатки зубьев на накатных станах. Предлагаемая конструкция значительно расширяет возможное"и сферолвпжной штамповки.

l_#_l?6" >

Вид A

1212655

B — Е (поРернуж) Фиг.4

Г (по3ернуто) Заказ 696/17

Тираж 783 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, -Ж-35, Раушская наб., д.4/5 филиал ЛПП "Патент", r.Óæroðoä, ул.Проектная,4
