Реферат



СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (11) (59 4 С 02 F 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 7

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

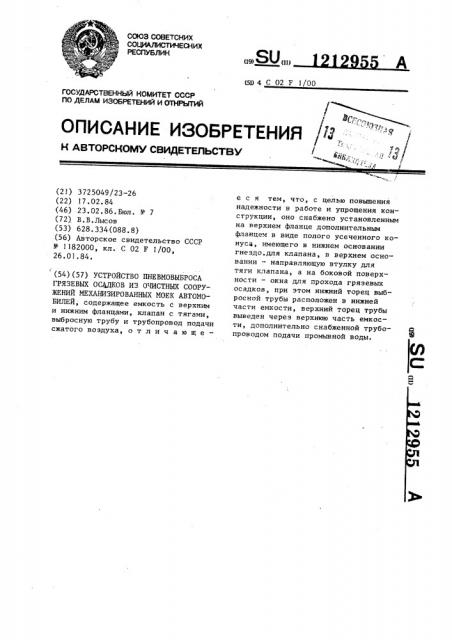

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3725049/23-26 (22) 17,02.84 (46) 23.02.86,Бюл. У 7 (72), В.В.Лысов (53) 628.334(088.8) (56) Авторское свидетельство СССР

N - 1182000, кл. С 02 F 1/00, 26.01 ° 84. (54) (57) УСТРОЙСТВО ПНЕВМОВЫБРОСА

ГРЯЗЕВЫХ ОСАДКОВ ИЗ ОЧИСТНЫХ СООРУЖЕНИЙ МЕХАНИЗИРОВАННЫХ МОЕК АВТОМОБИЛЕЙ, содержащее емкость с верхним и нижним фланцами, клапан с тягами, выбросную трубу и трубопровод подачи сжатого воздуха, о т л и ч а ю щ е— е с я тем, что, с целью повыщения надежности в работе и упрощения конструкции, оно снабжено установленным на верхнем фланце дополнительным фланцем в виде полого усеченного конуса, имеющего в нижнем основании гнездо.для клапана, в верхнем основании — направляющую втулку для тяги клапана, а на боковой поверхности — окна для прохода грязевых осадков„ при этом нижний торец выброской трубы расположен в нижней части емкости, верхний торец трубы выведен через верхнюю часть емкости, дополнительно снабженной трубопроводом подачи промывной воды.!

Изобретение предназначено для ме.ханизированного удаления грязевых осадков из очистных сооружений механизированных моек автомобилей и может быть использовано в автотранспортных предприятиях.

Цель изобретения — повышение надежности и упрощение конструкции устройства для механизированного удаления (пневмовыбросом) грязевых осадков иэ вертикальных отстойников очистных сооружений механизированных моек автомобилей, агрегатов, узлов и деталей на автотранспортных предприятиях.

На чертеже показана конструкция устройства, Устройство пневмовыброса содержит емкость 1, в верхней части которой имеется верхний фланец 2, в нижней части — нижний фланец 3, дополнительный фланец 4 в виде пустотелого усеченного конуса 5, имеющего в нижнем основании гнездо 6 для клапана 7, в верхнем основании— направляющую втулку .8 для тяги 9 клапана 7, имеющего пневмоцилиндр

l0, в боковой поверхности конуса выполнены окна 11 для прохода грязевых осадков. Устройство содержит выбросную трубу 12, нижний торец которой расположен в нижней части емкости а верхний выведен через верхнюю часть емкости, трубопровод 13 подачи промывной воды и трубопровод 14 подачи сжатого воздуха. Устройство пневмовыброса установлено под отстой-никОм 15 °

Устройство плазмовыброса работает следующим образом.

По мере накопления грязевых осадков в нижней конической части отl?955 2 стойника 15 подается команда на пневмоцилиндр 10 который через тягу 9 открывает клапан 7. Грязевые. осадки под собственным весом и весом столба жидкости цилиндрической части отстойника заполняют емкость l (с объемом до 0,5 м ), после чего 1 подается команда на нневмоцилиндр 10 в обратном направлении и клапан 7 са10 дится в гнездо 6 дополнительного фланца 4. Затем через трубу провода

14 поцается сжатый воздух (4-6 атм) от компрессора или ресивера, Сжатый воздух, воздействуя в первую очередь

15 на клапан 7, плотно прижимает его к фланцу 4, а затем начинает воздействовать с верхней части емкости на массу грязевых осадков, которая через выбросную трубу 12 передавли20 вается, например„ в бункер, установленный над уровнем пола иэ расчета его разгрузки в автосамосвал.

Для поддержания емкости в чистоте периодически через трубопровод 13

2ь подается под давлением чистая вода с последующим ее выдавливанием через выбросную трубу 12 в емкостьбункер.

Для ремонтно-профилактических ра30 бот гайки стяжных шпилек на фланцах отворачиваются при отстыкованных трубах 12-14) и устройство отделяется от корпуса отстойника 15, В этом положении можно произвести ремонт уплотнительного материала клапана 7 или его полную замену, Для тщательной очистки внутренней по— ласти емкости 1 предусмотрен нижний лючок со съемной крьппкой на болтах.

1(онструкция клапана позволяет регулировать ход клапана 7 в зависимости от характера грязевых осадков.
