Индикатор
Иллюстрации
Реферат
Изобретение относится к элементам конструкции индикаторных устройств общего назначения в измерительных приборах. Целью изобретения является расширение диапазона измерений . Внутри корпуса 1 размещен ходовой ВИНТ 2, выполненный в виде жня 5 с навитой на него пружиной 6, поджатой гайкой 7 к упору 8. На одном из ВИТКОВ пружины установлен указатель 4 со стрелкой 9, размещенной над шкалой 3. При изменении кон тролируемого параметра указатель 4 при повороте ХОДОВОГО винта взаимодействует с витками 6, перемещаясь ВДОЛЬ оси стержня 5. Совпадение конечного деления шкалы с конечным положением стрелки указателя 4 достигается при помощи гайки 7, которая изменяет силу поджатия пру жины 6 к упору 8. I ил.
СО!ОЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК щ) g 0 01 D !3/04
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3681550/24-10 (22) 27.12.83 (46) 23.02.86. Бюл. №- 7 (72) В.A. Драгунов (53) 53,085.313(088.8) (56) Авторское свидетельство СССР
¹ 638844, кл. 0 01 D !3/04, 1978.
Авторское свидетельство СССР
¹ 312?52, кл; G 01 D 13/04, 1971. (54) ИНДИКАТОР (57) Изобретение относится к элементам конструкции индикаторных устройств общего назначения в измери тельных приборах. Целью изобретения является расширение диапазона измерений. Внутри корпуса 1 размещен ходовой винт 2, выполненный в виде стер жня 5 с навитой на него пружинои 6 поджатой гайкой 7 к упору 8. На одном из витков пружины установлен указатель 4 со стрелкой 9, размещенной над шкалой 3. При изменении кон- тролируемого параметра указатель 4 при повороте ходового винта взаимодействует с витками пружины 6, перемещаясь вдоль оси стержня 5. Совпадение конечного деления шкалы с конечным положением стрелки указателя 4 достигается при помощи гайки 7, которая изменяет силу поджатия пружины 6 к упору 8. I ил.
1213351
Составитель В. Костин
Редактор В, Петраш, Техред A.Áàáèíåö Корректор Т. Колб
Заказ 774/51 Тираж 706 Подписное
ВНИИПИ Государстненногс комитета СССР по,целам изобретении и открытий
113035ð Москва, Ж-35, Раушская наб., д. 4/5
Филиал HIK "Патент", г. Ужгороц,, ул. Проектная, 4
Изобретение относится к элементам конструкции индикаторных устройств общего назначения в измерительных приборах.
Цель изобретения — расширение диапазона измерений.
Установка указателя непосредственно на витках ходового винта обеспечивает прямую зависимость между его перемещением и показаниями стрелки.
Изменение измеряемой величины вызывает перемещение ходового винта вдоль шкалы, что непосредственно фиксируется .стрелкой индикатора„ При этом исключено воздействие на стрелку усилия, вызывающего его деформации.
Использование пружины в качестве ходового винта обеспечивает возможность изменения его шага, что при простоте устройства значительно расширяет возможности регулировки. В известных устройствах возможна точная установка индикатора на нуль, но регулировка шкалы на конечное деление не осуществляется.

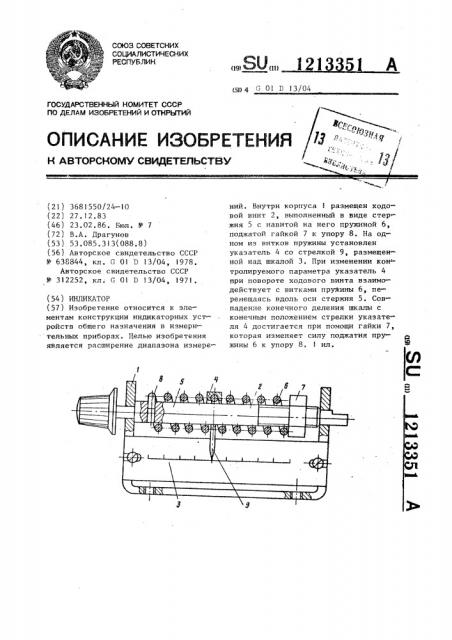

На чертеже дана конструкция предлагаемого индикатора.
Индикатор содержит корпус 1 с раз-мещенным внутри него ходовым вин-том 2, неподвижно закрепленную в кор1 чусе шкалу 3 и указатель 4р уста"новленный на ходовом винте 2„
Ходовой винт 2 выполнен в виде стержня 5 с навитой на него пружиной 6, Стержень 5 закреплен в корпусе с возможностью вращения вокруг оси. Пружина 6 навита на стержень 5 и гайкой 7 поджата к упору 8„
Указатель 4 представляет собой гайку„ установленную на одном из витков пружины, и снабжен стрелкой 9, которая размещена над шкалой 3.
При изменении контролируемого параметра поворачивается ходовой винт 2, Поскольку он закреплен в корпусе 1 без возможности линейного перемещения, то при повороте ходового винта 2 указатель 4, взаимодействуя с витками пружин б, перемешается вдоль оси стержня 5.
0òðåëêà 9 указывает на шкале 3 со10 ответствующую величину измеряемого параметра.
Регулировка шкалы производится так. Установка на 0 достигается ее до совпадения нуле:вого деления с начальным положением стрелки указателя.
Совпадение конечного деления шкалы с конечным положением стрелки указателя 4 достигается при по20 мощи гайки 7,, В зависимости от то:-.о, в какую сторону от деления шкалы ушел указатель (в исходном поло;кении,р пружина 6 поджимается к
1 упору 8 или ее поджатие ослабляет25 ся.
Формула и з о б р е т е н и я
Индикатор, содержащий установ И .Jpííûå в корпусе шкалу и ходовой винт с размещенным на нем подвижным указателем, причем ходовой винт установлен с возможностью вращения, отличающийся тем, что, с цельн> расширения диапазона измерений, ходовой винт выполнен в виде стержня с резьбой и навитой на него спиральной пружиной с элементом регулировки ее шага, выполненным в виде гайки, установленной на резьбе на одном конце стержня и сопряженной с одним концом пружины, другой конец которой закреплен на стер>хне,
