Реферат

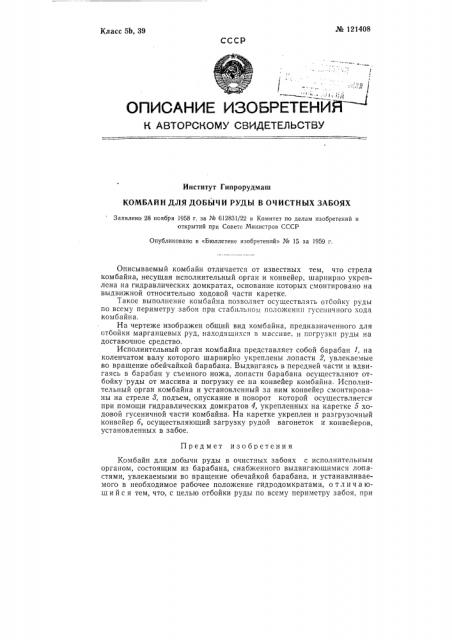

Мо 121408

Класс 5Ь, 39

СССР ! l I

"I, ОПИСАНИЕ ИЗОБРЕТЕНЙЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Институт Гипрорудмаш

КОМБАЙН ДЛЯ ДОБЫЧИ РУДЪ| В ОЧИСТНЪ|Х ЗАБОЯХ

Заявлено 28 ноября 1958 г. за М 612831/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Л% 15 за 1959 г.

Описываемый комбайн отличается от известных тем, что стрела комбайна, несущая исполнительный орган и конвейер, шарнирно укреплена на гидравлических домкратах, основание которых смонтировано на выдвижной относительно ходовой части каретке.

Такое выполнение комбайна позволяет осуществлять отбойку руды по всему периметру забоя при стабильном положении гусеничного хода комбайна.

На чертеже изображен общий вид комбайна, предназначенного для отбойки марганцевых руд, находящихся в массиве, и погрузки руды на доставочное средство.

Исполнительный орган комбайна представляет собой барабан 1, на коленчатом валу которого шарнирно укреплены лопасти 2, увлекаемые во вращение обейчайкой барабана. Выдвигаясь в передней части и вдвигаясь в барабан у съемного ножа, лопасти барабана осуществляют отбойку руды от массива и погрузку ее на конвейер комбайна. Исполнительный орган комбайна и установленный за ним конвейер смонтированы на стреле 8, подъем, опускание и поворот которой осуществляется при помощи гидравлических домкратов 4, укрепленных на каретке 5 ходовой гусеничной части комбайна. На каретке укреплен и разгрузочный конвейер б, осуществляющий загрузку рудой вагонеток и конвейеров, установленных в забое.

Предмет изобретения

Комбайн для добычи руды в очистных забоях с исполнительным органом, состоящим из барабана, снабженного выдвигающимися лопастями, увлекаемыми во вращение обечайкой барабана, и устанавливаемого в необходимое рабочее положение гидродомкратами, о т л и ч а юшийся тем, что, с целью отбойки руды по всему периметру забоя, при № 121408 стабильном положении гусеничного хода комбайна, стрела комбайна, несущая исполнительный орган и конвейер, шарнирно укреплена на гидравлических домкратах, основание котовых смонтировано на выдвижной относительно ходовой части каретке.
