Многоэлектродный емкостный электрокоалесцентор
Иллюстрации
Показать всеРеферат
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
Ы)4 201 D 1
, /
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ABTOPCHGIVIY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3540834/23-26 (22) 12.01.83 (46) 28.02.86. Бюл. Nl 8. (71) Институт химии нефти и природных солей АН КазССР (72) Н.К. Надиров, Б.Ф. Анисимов и Л.П. Бородкин (53) 66.066.5(088.8) .(56) Левченко Д.Н. и др. Эмульсии нефти с водой и методы их разрушения.
М.: Химия, 1967, с. 66.
Никифоров Е.А., 10нусов А,А. Исследование процессов разрушения водонефтяных эмульсий в многоэлектродном .емкостном электрокоалесцентсре.
В сб.: Некоторые вопросы физики жидкости, Р 7, Казань, 1979, с. 116.
ÄÄSUÄÄ 1214137 А (54 ) (57 ) 1ШОГОЭЛЕКТРОДНЫЙ ЕИКОСТНЫЙ
ЭЛЕКТРОКОАЛЕСЦЕНТОГ, содержащий диэлектрический корпус с распределительной головкой для подачи водонсфтяной эмульсии и натрубками для вывода нефти и воды, пары рабочих электродов, размещенные в корпусе и подсоединечные.к источнику питания через защитные конденсаторы, о т— л и ч а ю шийся тем, что, с целью повышения эффективности процесса, защитнь|е конденсатарь. выполнены в виде пар электродов, идентичных парам рабочих электродов, и установлены в корпусе.так-же, как и рабочие электроды.
12)41
Составитt" пь A. PQGHHGI3
Техред З,Палий Корректор Е. Рошко
Редактор В. Ковтун
Заказ 816/8 Тираж бб3 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений.и открытий
113035, )")осква, Ж-35, Раушская наб.„ д, 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
Изобретение относится к переработ-; ке нефти, а именно к устроиствам для разделения эмульсий.
Цель изобретения — повышение эффективности процесса разрушения 5 эмульсий.

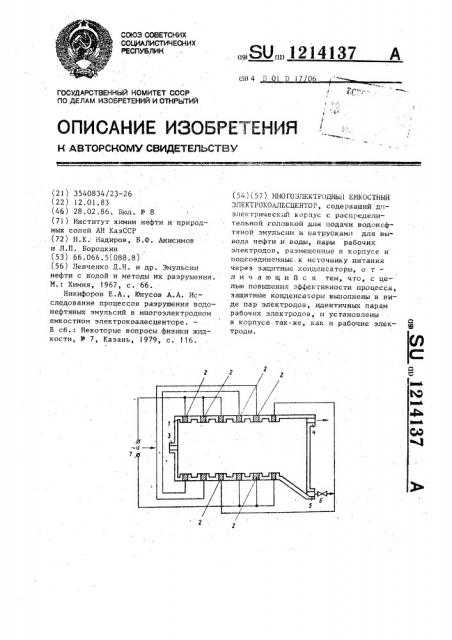

На чертеже изображена схема электрокоалесцентора.
Электрокоалесцентор содержит кор— пус 1, выполненный из диэлектрика, )О пары электродов 2, распределительную головку 3, патрубок 4 вывода нефти и патрубок 5 вывода воды,. сливной вентиль б, источник питания 7.
Многоэлектродный емкостный коалес- 15 центор работает следующим образом.
Водонефтяная эмульсия через распределительную головку 3 подается в корпус 1. В областях концентрации 20 электрического поля между парами электродов 2 происходит выстраивание цепочек из капель воды вдоль силовых линий поля. При этом увеличивается концентрация капель, что
1 приводит к уменьшению расстояний между каплями и увеличению вероятности их столкновения и коалесценции.
Скорость подачи эмульсии и вели- 311 чина напряженности электрического по- ля подбираются так, чтобы капли,укрупнившись, могли перемещаться гидроди— намическим потоком к патрубку 5. Укрупнившиеся капли воды удаляются через патрубок 5 после открытия вентиля 6.
7 2
Обработанная нефть удаляется через патрубок
Замыкание одной из пар электродов цепочкой из капель воды приводит к падению напряженности электрического поля между этими электродами, но одновременно с этим происходит увеличение напряженнности поля между электродами пары, подсоединенной к ней последовательно. Таким образом, для каждой пары электродов, по крайней мере, одна из остальных пар выполняет функцию защитного конденcaòoðà, предотвращающего короткие замыкания источника питания 7. Одновременно с этю ослабление воздействия электрического поля на эмульсию в эсене действия пары, напряженность поля между электродами которой уменьшилась, приводит к усилению воздействия на эмульсию в зоне действия пары, подсоединенной к ней последовательно, что обеспечивает интенсификацию процесса разрушения водонефтяной эмульсии.
Дчя обеспечения эффективного разрушения эмульсий с высокой концентрацией воды госледовательчо соединен.ные между собой пары электродов необходимо разносить на как можно большсе расстояние друг от друга.
Оптимальной является конструкция коалесцентора,. содержащего 2п пар ектродов, где п=)„2,..., в котором последовательно соединены К-ая и (и+К)-ая пары электродов, где
I(=l,2...n.
