Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 В 05 С 3/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

7 Р1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1158247 (21) 3803424/23-05 (22) 18.10.84 (46) 28.02.86. Бюл, В 8 (72) И.И.Иванкин (53) 678.057.94(088.8) (56) Авторское свидетельство СССР ,N - 1158247, кл. В 05 С 3/20, 04.01.84.

ÄÄSUÄÄ 1214241 А (54) (57) УСТРОЙСТВО ДЛЯ OKPACKH ИЗДЕЛИЙ МЕТОДОМ МАКАНИЯ по авт.св.

У 1158247, о т л и ч а ю щ е е с я тем, что,с целью повышения качества окраски, оно снабжено дополнительными поворотными платформами, причем все платформы расположены радиально относительно карусели и над каждой ванной с краской.

1214241

Изобретение относится к оборудованию для окраски штучных изделий методом макания в ванну, а именно для нанесения фигурного рисунка через трафарет на изделия типа мяча.

Целью изобретения является повышение качества окраски.

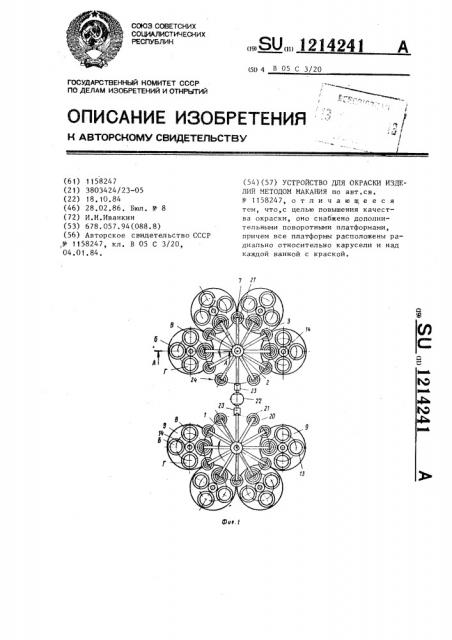

На фиг.i схематически изображено устройство, вид сверху на фиг.2 разрез А-A на фиг.1.

Устройство для окраски изделий методом макания включает поворотные карусели 1 и 2, на периферии которых на кронштейнах 3 закреплены силовые цилиндры 4 и 5. Цилиндры 4 на своих штоках 6 имеют державку изделия в виде полусферического гнезда

7, соединенного с системой вакуумирования для удержания этого изделия (не показана). Положение штока 6 зафиксировано относительно продольной аси цилиндра 4 шпанкой (не показана). Под каруселью расположены ванны 8 с краской. Над каждой ванной расположена платформа 9 со смонтированными на ней радиально на телескопических стойках 10 и 11 и подпружиненными пружинами 12 трафаретами

13. Платформа 9 способна вращаться вокруг оси 14 на подшипниках 15 и соединена шестерней 16 с приводом (не показан).

Угол относительного радиального расположения державок на карусели вдвое больше угла относительного радиального расположения трафаретов на платформе.

Карусели 1 и 2 способны вращаться вокруг своих валов 17 на подшипниках 18 и соединены шестерней 19 с приводом (не показан), Платформы 9 расположены радиально относительно каруселей 1 и 2, Карусель 1 имеет участок 20 загрузки изделием 21. Карусель 2 имеет участок 22 загрузки изделием 21 с карусели 1 путем подъема силового цилиндра 4 обеих каруселей при помощи силового цилиндра 5 в горизонтальное положение 23. Разгрузка уст-, ройства от изделия производится с карусели 2 в пункте 24. Устройство располагают на основании 25, Количества ванн 8 определяется количеством применяемых цветов красок при изготовлении многоцветных изделий, В соответствии с наносимым рисунком над каждой ванной на при5

l5 ?0

Я

40 о

50 мыкающей к ней платформе монтируют соответствуюшие трафареты 13.

Устройство работает следующим об разом.

Обрабатываемое изделие (мяч) 21 устанавливают в гнезде 7 на участке

20 загрузки карусели 1. Карусель 1, повсрачиваясь на заданный угол, переносит изделие 21 на окраску. распола.гая его над ванной 8. После остаковки карусели 1 включают силовой цилиндр 4. Шток 6 цилиндра 4 опускает гнездо 7 с изделием 2 1, при этом изделие 21 входит в контакт с трафаретсм 13, плотно прижимается к нему и при дальнейшем движении вниз опускается с ним в ванну 8 с краской.

Путем одновременного макания иэделия с трафаретом осуществляется нанесение фигурного рисунка на изделие 21. Затем шток 6 с иэделием 21 поднимается, а трафарет при помощи телескопических стоек 10 и 11 и пружины 12 опять занимает положение над ванной 8. Затем карусель 1 при повороте переносит изделие 21 на другую позицию окраски, оно высушивао ется, и аналогичным образом происходит нанесение краски через другой трафарет 13. Перенося иэделие на карусели 1 от ванны к ванне с различными красителями и различными трафаретами, получают многоцветный рисунок на одной половине изделия 21..

На участке 22 осуществляют передачу изделия с карусели 1 на карусель 2 для окраски второй половины изделия при подъеме навстречу друг другу силовых цилиндров 4 обеих каруселей в горизонтальное положение ?3 при помощи силовых цилиндров 5, при котором осуществляется контакт изцелия 21, находящегося в гнезде 7 карусели 1, с аналогичным гнездом карусели 2. Гнездо 7 карусели 2 вакуумируют, а в гнезде 7 карусели 1 вакуум отключают. Таким образом осуществляется захват изделия 21 за выкрашенную и высохшую половину гнездом 7 карусели 2, На карусели 2 наносят последовательно трафаретные разноцветные рисунки аналогично окраске изделия 21 с помощью карусели 1, Так обеспечивается получение в каждой ванне присущего только дан— ной ванне рисун" à по контуру и цвету.

Каждая ванна 8 снабжена одной плат формой 9.

1214241 фиг 2

Составитель Е, Кригер

Техред М. Пароцай Коррек";îð М. Пожо

Редактор Л.Веселовская

Заказ 822/13 Тираж 682 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4

На каждой платформе смонтировано, например, по четыре трафарета. При окраске через один трафарет в позиции 13 одновременно в позициях Б, В и Г чистятся три других трафарета той же платформы, вследствие чего при сохранении времени чистки каждого трафарета создается возможность увеличить частоту смены трафаретов над ванной с краской в три раза, т,е. уменьшить количество изделий, окрашиваемых подряд через один трафарет без его чистки, Зто позволяет через один трафарет наносить не б8 рисунков подряд, а два или три, что значительно повышает качество трафаретного рисунка изделий.

Кроме того, нахождение трафаретов во время их чистки вне зоны враще-.

1р ния карусели с изделиями упрощает операцию чистки.
