Устройство для заливки под вакуумом литейных форм

Устройство для заливки под вакуумом литейных форм

Иллюстрации

Показать все

Реферат



СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU» 1214321

А и» 4 В 22 D 18/06

ОПИСАНИЕ ИЗОБРЕ 1 ЕНИЯ, Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ. В»

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA (21) 3754714/22-02 (22) 20.06,84 (46) 28.02.86. Бюл. № 8 (72) В.Н.Филимонова, А.С.Ченцов, А.Н.Петров и Г.С.Жданов (53) 621.746.073(088,8) (56) Авторское свидетельство СССР № 682319, кл. В 22 0 18/06, 1975.

Заявка Японии ¹ 55-133864, кл. В 22 Р 18/Об,опублик, 1980. (54)(57) УСТРОЙСТВО ДЛЯ ЗАЛИВКИ

ПОД ВАКУУМОМ ЛИТЕЙНЫХ ФОРМ,.преимущественно керамических оболочковых форм, содержащее камеру, соединенную с вакуумной системой, крышку с заливочным отверстием, литейную форму, размещенную в камере, уплотнительную прокладку, установленную в месте сопряжения крьппки и заливочной воронки формы, о т л и ч аю щ е е с я тем, что, с целью увеличения номенклатуры отливаемых деталей, оно снабжено узлом стыковки крьппки с литейной формой, выполненным в виде подпружиненной прижимной плиты с закрепленным на ней заливочным стаканом, связанным с крьш кой при помощи эластичной мембраны, при этом уплотнительная проклацка закреплена на подпружиненной прижимной плите.

Составитель Л.Жукова

Техред О.Неце Корректор A,Òÿñêî

Редактор Н. Воловик

Заказ 826/17 Тираж ?57 Подписное

ВНИИПИ Государственного комитета СССР ча делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, г.ужгород, ул .Проектная, 4.

Изобретение относится к литейному производству, в частности к оборудованию для заливки фррм под вакуумом для заливки форм под вакуу вЂ, лом керамических оболочковых форм.

Цель изобретения — увеличение номенклатуры отливаемых деталей.

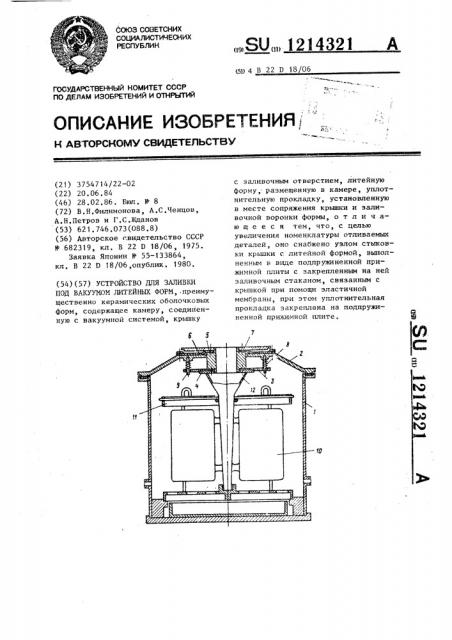

На чертеже представлено предлагаемое устройство для заливки под вакуумом, общий вид.

Устройство для заливки под вакуумом литейных форм содержит камеру 1, соединенную с вакуумной системой и крышку 2 со стыковочным узлом, Прижимная плита 3 стыковочного узла, имеющая уплотнительную прокладку 4, крепится к нижнему торцу стакана 5. Верхняя часть стакана 5 связана с крышкой 2 камеры 1 эластичной мембраной 6. Кольцо 7 предохраняет мембрану 6 от попадания на нее при заливке жидкого металла, а также ограничивает перемещение стакана 5 вниз под действием пружин 8 сжатия, имеющих направляющие 9. Керамическая оболочковая форма 10 кренится в транспортном контейнере 11 и стыл;уется заливочной воронкой !2 к прижимной плите 3.

1214321 2

Устройство работает следующим образом.

Форма 10 закрепленная в транспортном контейнере 11, устанавливается в камеру 1, которая закрывается крышкой 2. При этом прижимная плита 3 опирается на заливочную воронку 12 формы 10. Стакан 5

10 вследствие эластичности мембраны 6 поднимается или опускается компенсируя некоторый разброс форм по высоте. IIpH наружном диаметре стакана 5, равном диаметру литниковой во15 ронки 12 и достаточно эластичной мембране 6, давление на керамическую форму определяется усилием, развиваемым пружинами 8, и не зависит от разности давлений, что позволяет

20 подобрать усилие не разрушающее обо.|очку, но обеспечивающее хорошее уплотнение стыка литниковой воронки с прижимной плитой, 25 Изобретение позволяет расширить номенклатуру отливаемых деталей путем обеспечения возможности заливки блоков различных размеров и упрощения стыковки литейной формы с крышкой вакуумной камеры.
