Инструмент для обработки волокнистых композиционных материалов

Инструмент для обработки волокнистых композиционных материалов

Иллюстрации

Показать все

Реферат



СО)ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) -;)1) т

Р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЛОВ, содержащий концентрично смонтированные в держателе наружное и внутреннее цилиндрические сверла с режущими частями, о т л и ч а юшийся тем, что, с целью повышения качества обработки, сверла установлены в держателе с возможностью вращения в противоположных направлениях, а режущие, части обоих свер выполнены в виде наклонных режущих зубьев, причем наклон зубьев внутреннего сверла противоположен наклону зубьев наружного сверла.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3794630/23-05 (22) 27.09.84 (46) 28.02,86. Бюл, №- 8 (72) Н.Д.Захарова, К.Н.Кириллов и Ю.В.Бондарев (53) 621.95(088.8) (56) Патент США N 4352610, кл. 408-1R, опублик. 1982.

Патент США ¹ 3778179, кл. 408-206, опублик. 1973. (54) (57) ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ

ВОЛОКНИСТЫХ КОМПОЗИЦИОННЫХ МАТЕРИАñ51) 4 В 29 С 37 00 В 29 К 105:06

Составитель Е.Михайлова

Техред А.Ач Корректор С.Шекмар„

Редактор М,Бандура

Заказ 833/23

Тираж 640 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

12

Изобретение относится к машиностроению и может быть применено для вырезки отверстий в волокнистых композиционных материалах.

Целью изобретения является повышение качества обработки.

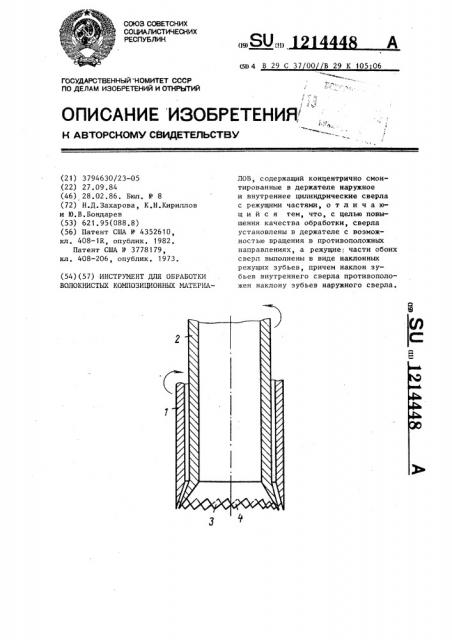

Инструмент содержит полое вращающееся цилиндрическое сверло 1 и размещенное внутри него вращающееся сверло 2, которые имеют режущие зу бья соответственно 3 и 4, наклон зубьев сверл имеет противоположное направление, Инструмент работает следуняцим образом, Основное сверло 1 крепится в держателе — полом шпинделе станка (не показаны) и вращается по часовой стрелке с заданной скоростью обработки. Сверло 2 приводится во вращение дополнительным приводом (не показан) и вращается с одинаковой скоростью в противоположную сторону. Режущие зубья 3 и 4 одновременно врезаются

14448 2 в обрабатываемый материал. Одновременно сверла подаются на врезание в обрабатываемый материал и инструмент производит обработку отверстия в нем, Одновременная работа двух сверл с разнонаправленными режущими зубьями не позволяет вырывать волокна из матрицы, т.е, иэ связующего, так как усилия резания направлены

1б в противоположные стороны.

При этом режущие зубья 4 сверла 2 не только перерезают волокна материала, но в процессе работы поддерживают волокно от вырыва ре15 жущими зубьями 3 сверла

При установке сверла 2 внутри сверла 1 между режущими кромками зубьев 4 и 3 соответственно необходимо обеспечить постоянный зазор

20 для одного диаметра обработки, для чего по мере износа инструмента путем перемещения сверла 2 относитель но сверла 1 обеспечивается требуемый зазор,
