СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„ЯО„„1214476 (su 4 В 29 0 30/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ (21) 3770597/23-05 (22) 10.07.84 (46) 28.02.86. Бюл. Р 8 (71) Днепропетровский ордена Трудового Красного Знамени металлур— гический институт им. Л.И.Брежнева и Научно-исследовательский институт шинной промышленнбсти (72) Л.М.Краплин, А.В.11аценко, А.И.Терехов, И.N. Iycszaea и И.А.Спивак (53) 678.054: 678.065 (088. 8) (i56) Авторское свидетельство СССР

748357, кл. В 29 Н 17/28, 1977.

Авторское свидетельство СССР

N - 1092677,,кл. В 29 Н 17/30, 1983. (54) (5 7) 1 . ДИАГОНАЛЬНО-РЕЗАТЕЛЬНАЯ

ИАИИНА, содержащая диагональ, подвижную по диагонали режущую каретку с приводом, подающий раскраиваемый материал транспортер, закрепленную на его раме линейку с фотодатчиками системы автоматического отмера, дополнительную привод.ную каретку с датчиком фактической ширины заготовок с осветителем и светоотражающим экраном и блок обработки информации, о т л и ч ающая с я тем, что, сцельюповышения эффективности контроля качества отмера путем возможности обеспечения замера фактического угла закроя и линейности линии реза, она снабжена установленными на раме транспортера вдоль его боковых сторон продольными направляюшими и смонтированной на них поперечной балкой, а дополнительная приводная каретка установлена на поперечной балке, причем светоотражающий экран расположен между лентой транспортера и рас.краиваемым материалом.

2,11ашина по п.1, о т л и ч а ющ а я с я тем, что она снабжена вертикальными составными стойками, нижш части которых установлены с возможностью перемещения по направ-: ляощим, а верхние и нижние части стоек установлены с возможностью относительного поворота вокруг их вертикальных осей, причем поперечная балка смонтирована с возможно- стью продольного перемещения в стойках.

1214476

Изобретение относится к =-,àãoòîвительному оборудованию шинного производства, в частности к диагонально-резательным машинам (ДРМ), работающим в автоматическом режиме, и может быть использовано в других устройствах, осуществляющих мерный раскрой материала.

Цель изобретения — повышение эффективности контроля качества отмера путем возможности обеспечения замера фактического угла закроя и ли— нейности линии реза.

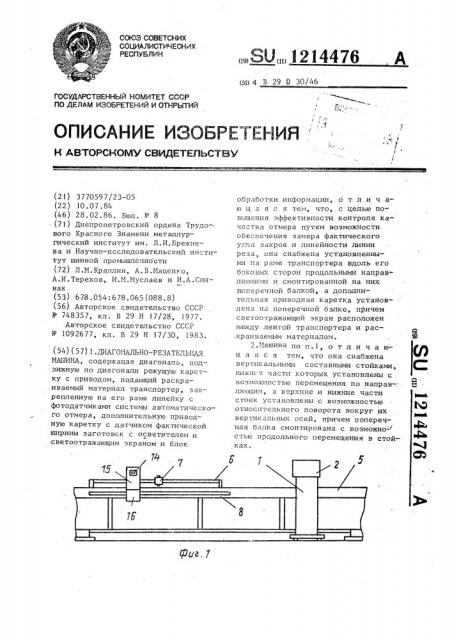

На фиг.l изображена машина, обший вид, на фиг.2 — то же, вид сверху; на фиг.3 — продольная балг ка и приводная каретка, на фиг.4— сечение A-А на фиг,3.

Диагонально-резательная машина содержит диагональ 1 с перемещаемой по ней режущей кареткой 2 с приводом (не показан), транспортер 3., подающий раскраиваемый резинокордный материал 4. На раме 5 транспортера 3 укреплена линейка 6 с фотодатчиком

7 QHcTGMEI автоматического отмера, На раме 5 вдоль боковых сторон тран— спортера установлены тлоке две гори— зонтально расположенные,.продольные направляющие 8, а датчик 9 фактической ширины заготовок с осветителем

10 и светоотражающим экраном lt закреплен на дополнительной приводной каретке 12, расположенной на поперечной балке 13, концевые участки которой свободно размещены в сквозных отверстиях 14 верхних частей

15 составных вертикальных стоек, нижние части 16 которых расположены с возможностью перемещения по горизонтальным направляющим 8, прикреппенным к раме транспортера 3.

Верхние 15 и нижние 16 части стоек имеют возможность относительного углового поворота вокруг вертикальных осей и могут фиксироваться относительно друг друга, например,с помощью контргайки 17. Машина содержит блок обработки информации (не показан), Диагонально-резательная машина работает следующим образом.

Перед началом работы машины проводят настройку ее измерительной системы. Заданные ширину заготовки и угол закроя устанавливают путем перемещения составных вертикальных стоек по направляющим 8, При этом обе стойки устанавливают на одинаковом расстоянии от диагонали I что

У обеспечивает их параллельность. После параллельной установки фиксируется балка 13 в отверстиях 14 верхних частей 15 стоек, а их нижние части

t6 — на направляющих 8. При этом

",àê>êå фиксируются относительно друг друга контргайкой 17 верхние 15 и нижние 16 части составных вертикальных стоек, Измерение производится одновременно с резом заготовки, Приводная каретка 12 перемещается по балке 13 с помощью привода (не показан). При э"ом светоотражающий экран 11 проходит между транспортером 3 и раскраиваемым материалом 4. Если имеются недопустимые отклонения линии реза от прямолинейности (волнистость, разрывы и т.д.) или от требуемого угла закроя и ширины, срабатывает датчик 9 контроля фактической ширины реза заготовок, и сигнал поступает на блох обработки информации, который фиксирует брак и подает сигнап.

1214476

A-A
