Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3740692/27-03 (22) 11.03.84 (46) 28.02.86. Бюл. ¹ 8 (71) Белорусский институт инженеров железнодорожного транспорта (72) В.С.Игнатович (53) 621.867.2(088.8) (56) Авторское свидетельство СССР

430590, кл. В 65 С 39/071,1972.

Авторское свидетельство СССР N- 391030, кл. В 65 С 39/02, 1971.

ÄÄSUÄÄ 1214555 A (Я)4 В 65 G 39 16 (54)(57) ПОДВЕСНАЯ РОЛИКООПОРА ЛЕНТОЧНОГО КОНВЕИЕРА, включающая средний ролик с осью, шарнирно соединен.ный с осями боковых роликов, связанных с канатом, огибающим опорные блоки, закрепленные на раме, о т л и ч а ю щ а я с я тем, что, с целью обеспечения плавности самоустановки роликоопоры при поперечном смещении ленты конвейера, она снабжена закрепленными на раме под опорными блоками, отклоняющими блоками огибаемыми канатом, ветвь которого расположена под роликами.

Составитель Г.Неханов

Техред М.Пароцай Корректор В.Бутяга

Редактор О.Колесникова

842/29 Тираж 833 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, И-35, Раушская наб., д. 4/5

Заказ филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к области конвейерного транспорта, а именно к средствам для подвески роликоопор ленточных конвейеров.

Цель изобретения — обеспечение плавности самоустановки роликоопоры при поперечном смещении ленты конвейера.

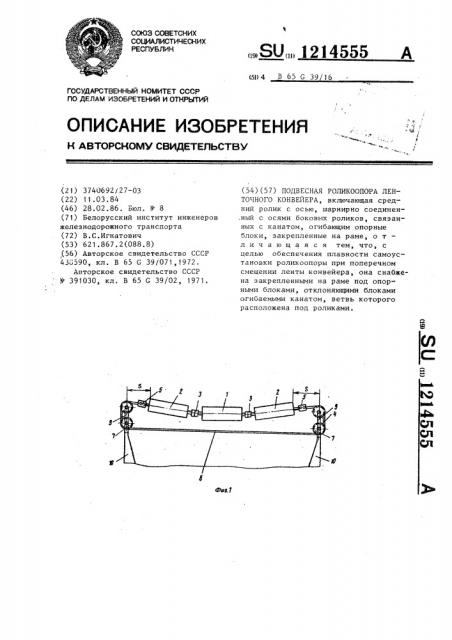

На фиг. 1 изображена подвесная роликоопора ленточного конвейера; на фиг. 2 — то же, с поперечно смещенной лентой конвейера.

Подвесная роликоопора ленточного конвейера содержит средний ролик 1 и два боковых ролика 2, оси которых соединены шарнирными соединениями 3.

Верхние концы осей боковых роликов соединены с канатом 4 при помоши специальных муфт 5. Канат 4 огибает опорные блоки 6 и отклоняющие блоки

7 при этом ветвь каната 8 располоР жена под роликами. Отклоняющие бло4555 2 ки 7 расположены под опорными блоками 6. Блоки 6 и 7 установлены на стойках 9 рамы 10.

Самоустановка подвесной роликоопоры в свободном ненагруженном состоянии происходит за счет веса роликоопоры (фиг. 1). Самоустановка подвесной роликоопоры при попе б речном смещении ленты конвейера происходит за счет перераспределения сил давления и натяжения ленты на роликоопору (фиг. 2). Если же лента конвейера при поперечном смещении

15 еще и нагружена каким-нибудь материалом, то в пропессе самоустановки подвесной роликоопоры участвует и он. Быстрота самоустановки подвесной роликоопоры B основном зависит от силы натяжения каната, который огибает блоки 6 и 7, и рода транспортируемого груза.
