Композиция для получения триацетатцеллюлозной основы кинофотопленок

Композиция для получения триацетатцеллюлозной основы кинофотопленок

Иллюстрации

Показать все

Реферат

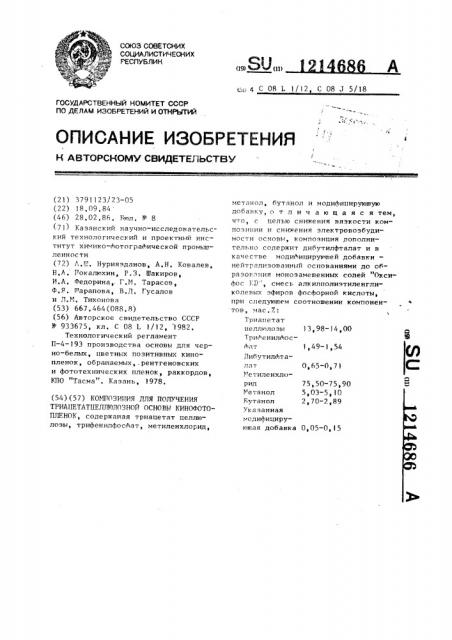

CO03 COBETCHHX

СОЦИАЛИСТИЧ ЕСНИХ

РЕСПУБЛИК (191 (11}

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

13,98-l4,00

1,49-1 54

0,65-0,71 целлюлозы

ТриАенилАосАат

Либутилфталат

1Ретиленхло75,50-75,90

5,03-5,10

2,70-2,89 рид

Yeтанол

Вутанол

Указанная одифицируюшая добавка 0,05-0,15

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3791123/23-05 (22) )8,09,84 (46) 28,02 ° 86, Бюл ° ¹ 8 (71) Казанский научно-исследовательский технологический и проектный институт хю ико-фотографической промьппленности (7?) А,Ш, Нуриязданов, А.Н, Ковалев, Н,A, 1токалюхин, P.З. Шакиров, И.А. Федорина,. Г.И, Тарасов, Ф,Я, Шарапова, В,Л, Гусалов и Л.М, Тихонова (53) 667,464(088,8) (56) Авторское свидетельство СССР № 933675, кл. С 08 L 1/12, 1982 °

Технологический регламент

П-4-193 производства основы для черно-белых, цветных позитивных кинопленок, обращаемых,.рентгеновских и фототехнических пленок, раккордов, КЛО "Тасма". Казань, 1978, (54) (57) КОМПОЗИИИЯ ЛЛЯ ПОЛУЧЕНИЯ

ТРИАЦЕТАТЦЕЛЛ10ЛОЗНОЙ ОСНОВЫ КИНОФОТОПЛЕНОК, содержащая триацетат целлюлозы, трифенилфосАат, метиленхлорид, с)п 4 С 08 L I/12 С 08 J 5/18 метанол, бутанол и модифицирующую добавку, о т л и ч а ю п1 а я с я тем, что, с целью снижения вязкости композипии и снижения электровозбудимости основы, композиция дополнительно содержит дибутилфталат и в качестве модифицирующей добавки нейтрализованный основаниями до образования монозаметенных солей "Оксифос КЗ, смесь алкилполиэтиленгликолевых эфиров фосфорной кислоты, при следующем соотношении компонен тов, мас.7.:

Триапетат

121468б

Изобретение относится к композициям для получения триацетатцеллюлозной пленки, применяемой в качестве основы кинофотопленок и может быть использовано s химико-фотографической промышленности.

Целью изобретения является снижение вязкости пленкообраэующего раствора и уменьшение электровозбудимости основы.

Модифицирующую добавку для композиции получают на основе соединения общей формулы

1l

RO-(С,Н„О1,1,— V- ОН, где R = Св — С, — алкил, н =5-8, под торговым названием "Оксифос КД

Получение монозамещеиных солей ?5 осуществляют следующим образом.

Навеску "Оксифоса КД" в количестве 0,5 г растворяют в воде и проводят потенциометрическое титрование

0,07 н. раствором КОН, ЗО

Определяют количество грамм-эквивалентов 1мл) щелочи, пошедшей на титрование кислых групп нОксифос КД" в первой области титрования, которая определяет количество грамм-эквивалентов соединений (Яа; 1ЯН ; 11Н С Н ОН; NH(C Н ОН}„;

11(С Н,ОН),) необходимых для нейтрализации их по первой ступени для получения монозамещенных солей.

Полученная смесь монозамещенных соединений представляет собой по внешнему виду вязкую глицеринообраэную жидкость от светло-желтого до светло-коричневого цвета с содержанием фосфора 2,0-3,5%, Плотность при 20 С 1,0-1,1 г/см, Общая формула соединений

П (Ro-(с н,о „),— (-он, где К Са-C — алкил, 4 = 5-8, ГГр и м е р 1.(иэвестньФ) . Пленкообразуюшая композиция содержит триацетат целлюлозы, пластификатор (трифенилфосфат, дибутилфталат), растворитель (метиленхлорид, метанол и бутанол) и смесь соединений при следующем соотношении компонентов, мас.7:

Триацетат целлюлозы l3 90

Трифенилфосфат 1,50

Дибутилфталат 0,70

Метиленхлорид 75,50

Метанол 5,10

Бутанол 2,80

Смесь триэтаноламиновых солей алкилфосфатов 0 50

Вязкость раствора равна 39 Па с.

Приготовление пленкообразуюшей композиции иформование из нее пленки осуществляют следующим образом, В смеситель, в соответствии с составом композиции, из мерников заливают растворители (метиленхлорид и метанол) и производят перемешивание в течение 30 мин, Затем загружают триацетат целлюлозу и перемешивают в течение А ч, После загружают бутанол, дибутилфталат, трифенилфосфат и модифицирующую добавку и перемешивают в течение б ч. Через 9 ч после окончания загрузки из смесителя отбирают пробу на определение вязкости методом падаюшего шарика.

Результаты измерений вязкости раствора представлены в табл,l.

Приготовленный раствор для очистки от механических примесей подвергают многократной фильтрации, после чего отфильтрованный триацетатцеллюлозный раствор деаэрируют и термостатир лот, Иэ термостатов раствор самотеком поступает в Жильеру, из которой наносится на зеркальную по" верхность медной ленты отливочной машины, Пленкаобразующий раствор во время своего движения по ленте сушат нагретой до 75-90 С пароазотной смесью, Основа, сходящая с отливочной части, поступает на досуп.*иванне в :амбнни2214686 рованную досушку, состоящую из трех камер предварительной сушки, дополнительной обработки и окончательной сушки, Высушенную основу сматывают на ось, Полученные образцы пленок были подвергнуты сравнитепьным испытаниям, результаты которых приведены в табл.2, H p и м е р 2. Отличается от гримера тем, что композиция в качестве модифицирующей добавки содержит смесь монозамешенных соединений с молекулярной масссй 1317-1850 и с

R = С -С вЂ” алкил, n=5-8, 8

Х=ИН (С Н ОН) при следующем соотношении компонентов, мас,7-.:

Триацетат целлюлозы 13 99

Трифенилфосфат 1,54

Дибутилфталат 0,70

Метиленхло75е90

5,04

2,80 рид

Метанол

Бутанол

Смесь моноПример ы 7-11, По примеру 2 отличающиеся тем, что пленкообразующие композиции содержат добавку смеси монозамешенных соединений с молекулярной массой 1315-1795 В=С- -С д ш алкил, n=5-8, Х = МН С..,Н <ОН при соотношении компонентов, указанном в табл,l. замешенных соединений 0,03.

Пример ы 3-6, По примеру 2„ отличающиеся тем, что пленкообразующие композиции содержат добавку смеси моноэамещенных соединений с иолекулярной массой 1370-1850, R =С -С„алкил, п=5-8, Х = ИНг(СйН ОН)г в при соотношении компонентов, приведенном в табл. 1, Пример ы 12-16. По примеру

2, отличающиеся тем, что пленкообраэуюшке композиции содержат добавку смеси монозамешенных соединений с молекулярной массой 1490-1970, R = C -Cц -алкил, n=5-8, X = НЙ(С Н ОН) при соотношении компонентов, приведенном в табл,l.

П р и.м е р ы 17-21. По примеру 2, отличающиеся тем, что пленкообразуюпие композиции содержат добавку

1 смеси моноэамешенных соединений с молекулярной массой 1240-1720, R = С -С„ — алкил, п=5-8, X = Na при соотношении компонентов, приведенном в табл.1.

П р ч и е р и 22-26, По примеру 2, отличающиеся тем, что пленкообразуюшие композиции содержат добавку смеси монозамешенных соединений с молек лярной массой 1160-1700, R = С -С -алкил и = 5-8 Х NH ц о В В е при соотношении компонентов, приведенном в табл.1.

Пример 27, По примеру 2, отличающийся тем,что пленкообразующая композиция содержит добавку смеси дизамещенных соединений с молекулярчой массой 1476-1956, 30 R = С8 Са алкил п 5 — 8

X = NH (С Н OH) при соотношении компонентов, приведенном в табл. 1, Пример 28. Но примеру 2, отличающийся тем, что пленкообраэукнпая композиция содержит добавку смеси дизамещенных соединений с молекулярной массой 1640-2120, R = С -С,о -алкил, и 5 — 8, X = NH(C.H 0H) при соотношении

qg компонентов, приведенном в табл.!.

Пример 29 ° По примеру 2, отличающийся тем, что пленкообразующая композиция содержит добавку смеси дизамещенных соединений с молекуляр4> ной массой 1260-1740, К = С -С„, алкил, n = 5-8, х = Na при соотношении компонентов, приведенном в табл.!.

: ..:-» 1

F 14j 4

С.) Ж 1(С .

С)) с(с» (с1 1 4" С.)

;-.;1 и Q»o О е (t» f0 A W ((j ()) )С Й С»4 (с

il I (jj 1

1 11

1 С0

С) 00 С»4 (( (« (С ) С«) О 00 (» (lO (»(«» «

С»4 с. 4

1 1

1

i C

) o f g Q, С:) С)

01 СQ (((ис (О)

СО (С) (Р С»( (.Q («0

Щ (() («(:с

à — -=1

0 1

СС (СО 00

01 G) () » (с) Г ((0

If t 1

1 1 i (1

1 1 1 1,«

00 (4)

С0

О (с (С0 1 il «4

СО с() о

Ю () О

С 4 М

СР C)

С> С) (I j 1

С с . 9

С) 40 40

« «

С:) С0 С «СЭ сР

i 1 1

1

1 сс

Q (») С

О(f<3

Сс

I (i «),Г Ц"»

ft(t (С) (j)

1 б -4 ()С с ()

Ф II)

Ж

g3 (С й

j7

),1 4 — 4 (й1

Ol (Л, о1

С)1 =,1 A!

101 Е ((С вЂ” -)

С))

1 М

1Х !

О () С«) O)

44»40 с" с ("}

1 С»4 С 1 С«) Сс) С»4

С0 С 4 СО О) ft)0 ОЪ

О» с ъ с «» с

Ф» О C5, (-, 00 С) («) Ссi СЧ С»4 С 4 (5

Cl сФ "б («) ()»с"с

С;) С) (=)».) О

« O с O с »

Ж (С((«((() (У) С") С:> С а I С»4

Ch СО СО CO

О1 (С) (t ((У) (()

Р («(" («) С .) (:) O»f

Ф»О с °, с . « Г (Р () С) Ю О 00

Q M (с) 4 (»4 с«" (((«(/ (Щ М) М ) с «» «» « . е» (f) 1

:й О Е(Е) « с(р с

СС С:) СЧ М С) » (С) 4 00

С»4 (»Ч (4 С»4

С) О((С0 С) С)

СО СО (" (IO CO СО СО с с « O «« o". (-4 М Е4 . С(С-4 (;

СР С0 С.) (с с (.) M Ф С) (с с

С) — Ю О с « с: . o с « с l I-A О*) (((С«(I-") сй Ж М

С) U) ОЭ О» ((3 СЭ С0 Сс»»«с

Р Ю Ю»4)»О ((»О».0

«» « оо с с

СЭ СЭ СР Ю Ю С) (.:) С0 СЭ (O (..«Ос w (с" с M (с(Ос - г

-Ф Щ ф (("ф У ) l I" с

O а «» o f c» «

СО (IO i О»» С:) .0 С

С)» O»f О» О(O

« «: cf

М (») (»»с) С :, (;

ФЧ О и CO с/с

a . о С !с

Ю б

С> С2

М

i)e к с т с

1, I

1 1 б 1 о с

1 I

И о

f" х

Э х о

И

Е о

Ы М о хо о ас м

tC И с СС! б .К

1 бсСС О

III р, а

Ф Ю 4Ч

ФЧ .IM ФЧ о о

Сс О а а

1 1 I

1 1 1

СР

c)

° а Са

Ю С> ю Ю

Ю C л сФ фъ !ба

ОО 00

ЮЬ

ФМ СМ о

1214686

В 1

Ьи, ю в.

I а

Щ Ю М

:.«Ъ о Ь!

М I t Ц

jil 1

Е

0, з

1а" j

1 Ф фч

0CI ( с

Д фЪ с

Г 1

li I 3

1 о! „*

1 ив

1 о

I Й

) 5

О

î, в jJ-") М X (ф

4 ф

5i

) (ЕЕ1 О в; о ц Ф0 М ."Г

Ф.3- I

Оъ О

Ю CS

C 4

<> Ю

1|

1)! ( 6

0", À о. II е i

1 .О .

) (1

1

li

1г

Тлблнца2

12146Д6

Антжтатнс елвноа лова)эя" тнврв влент)рн", ное сон)ротлнннэ в Орв

IIsseетний

0,80 ° 10

0,75 10"

0,27 . 10

150

187

Oв25

2в60

60 2 30

I1á !56

0,15

33э4

)в65

34ñS

234

0,29

0,25 10

i6) 34,2!

0i 30

0,31

5 0,31 ..10

33,3

142

169

0,30- !0

O,35

3бэ0

0,22

34в3

131

l5) )25

168

0,38 а

0,18

59 2,01

58 2в 10

60. 2,00

31,0

152 189

32,2

0,15

20 I

97,3

29,1

60 191 104, 1

162

0,30

33,2!

71! э 26 . 91в8

58

164

0 ° 26

175

0,50 !0

0,08 ° 10

l э 95

89 5

34,4

185

180

0,28

93,2 33,9

0,29

) 74

190

0,)8

35,3 193!

92,2

57 )э8!

185

159

61

2в!О

91,0

30,2

0,27

86,1

59 . 1,94

29,8

126

149.

0,28

57

i,86

31,1

148

167

0,25

197

2э25

96,3

32э5 . 134

0,29

100,!

21.2 20

3354

l6I

0,30

0 56 .10

31 э5

94,5

60

144 .

186

0,32

95 7

I 09

34,3

138

175

0,26

184

1,51

93,2

33,5

170

0,24

199! 25

34,5 . )83

34 в8 165

96,1

0,25

97,3

187! р 60

0,18

202

57 I ð4) l0l 0

33в1

)6!

0,27

2,01

90,0

36,2

222

l4I

0,27

1 70

30,7

Iр9

92,8

151

0,26

0,41 ° 10

0,81 IO

0,70 10

0 61 ° 10

0,84 ° 10

072 10

0,70 )О

0,74 ° IO

0,8! 10

0 76 10

0,80 10

l,00 10

0,94 )O

0,46 )0

0,58 10

0,31 10

Оэ51 10

0,47 э . 0

0,61 10

0,90 10

55 I вOO

54 1,05

1,30

60 2,2) ВНИИПИ Заказ 853/35 Тираж 471 Подписное филиал ППП "Патент", г.Ужгород, ул.Проектйая, 4
