Магнитно-гидродинамический стопор

Магнитно-гидродинамический стопор

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1214781 (я) 4 С 23 С 2/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

flG ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Ф

gx „„

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

)1f

3 (21) 3771941/22-02 (22) 31.07,84 (46) 28.02,86. Бюл. Р 8 (71) Специальное конструкторское бюро магнитной гидродинамики Института физики АН ЛатвССР и Специальное проектно-конструкторское технологическое бюро "Знергостальпроект" (72) Б.Л,Биргер, Г.Н.Стрекалов и Б.Н.Украинцев (53) 621.793.06.002.51(088.8) (56) Патент США М 3939799, кл. 118-620, 1973.

Патент франции 9 2229782, кл. С 23 С 1/ 14, 1974.

Авторское свидетельство СССР

Р 933792, кл. С 23 С 1/ 14, 1979. (54) (57) МАГНИТНО-ГИДРОДИНАМИЧЕСКИЙ

СТОПОР преимущественно для ванн алсминирования, включающий металлопровод с горизонтальной перегородкой-порожком на входе, размещенный в зопе действия индуктора бегущего магнитного поля, выполненного в виде лакетов магнитопроводов с обмоткой трехфазного тока, о т— л и ч а ю шийся тем, что, с целью повышения качества обрабатываемых изделий за счет подавления перемешивания металла в зоне канала, он снабжен обжимным устройством, выполненным в виде набора катушек, соединенных по схеме бегущего поля, охватывающих канал и подсоединенных к высокочастотному источнику, и экраном, выполненным в виде короткозамкнутого охлаждаемого витка, установленного перед обжимным устройством.

1214781

+

ВНИИПО 3аКаа 860740 fr;Pa;Il 877 Псдп;!сисе филиал НПП "Патент", г. У кгород, ул.Проектная,4

Изобретение относится к металлургии, в частности, касается усовершенствова!!ия запарных средств, Ilpe,цотвращающих вытекание металла в процессе горячего алюминиравания стальных профилей нри нрохажцении ..!х через ванну алюминирования.

Целью изобретения является повыiIieIIIIe качества обрабатываемых иэделий эа счет подавления перемешиванил металла в зоне канала.

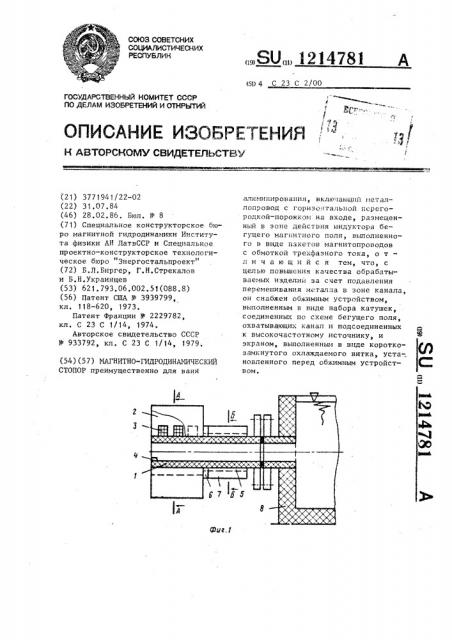

На фиг.1 показана устройство, общий вид, разрез; l:a фиг,2 — сечение А — Л на фиг.1„ на фиг.3 — сечеБ-Б на фи! 1

Магнитно-гидродинамический стопор (МГД-стопор} содержит металлопровоц 1, расположенный в зоне дейст-. вия ипдуктара бегущего магнитного поля, выполненного в воде пакетов магнитапроводов 2, в пазах которо"о размещена обмотка 3 трехфазного

ToKcI МеталлапрОВОД 1 предназн !чен ный для прохождения через его полость обрабатываемого изделия со стороны ввода изделия в нижней зоне содержит перегородку-порожек 4, которая обеспечивает надежность эапирания металла, предотвращая его вытекание из ванны, à "à.êæå искг!ючает повреждение футеровки металлопровода 1 в приданной зоне.

Со стороны выхода изделия МГДстопор дополнительно снабжен обжимным устройством в виде набора соединенных по схеме бегущего поля катушек 5, охватывающих металлопрсвсд и подсоединенных к высокочастотному источнику (не показан).

Для предотвращения перегрева КаТушек 5 между стопором и обжимным устройcтз0м размещен тепловой экран 6, выпи глепный в виде кораткозамкнутого водсахлаждаемогс витка. Магнитапровод 7 выполнен из феррадиэлектрика и в зоне размещения вь|сокочастот катушек 5 объединен в ох!затывающее их кол..ьцо. МГД-стопор установлен на входе-выходе изделия из ванны 8.

Устройство работает следуюшим I0 абгазсм, При установке МГД-còolioры на ван— ну 8 металлизации и подаче питания пя Ось,"Отки магн!!тнсй системhl создается бегущее магнитное поле.При наличии металла в зоне металлоправода 1 металл пап действием магнитного полк част" МГД-стопора в зоне высокочастотных катушек . 3 сбжнмается и вытесняется K оси металлоправсда 1 B aoH77 IiriocKHx индуKTOpoн 2, Попадающий по ocll металлопровада 1 металл в зону низкочастотных обмоток 3 без перемешивания спокойна выталкивается в сторону ванны 8. .C. eIII!oHoé экран 6 предотвращает перегрев низкочастотных обмоток 3, Обрабать!ваемый профиль, например у".îëüпик, в зоне высокочастотных катуэ!ек

5 дополнительно подогревается, что способствует лучшему покрытию.

Наличие обжимного устройства обеспечивает поступление металла в зону инцуктора бегущего магнитного поля стопора в область, где вертикальная составляющая пондермоторной силыравна нулю (Г„- =-0),т.е. ликвидирована ее во муща:-о!цее воздействие на жидкий металл, чта обеспечивает качествен-!!Ое покрытие обрабатываемого издел!!я,, проходящего через стопор.
