Электрод для гальванического нанесения покрытий на внутренние цилиндрические поверхности деталей

Электрод для гальванического нанесения покрытий на внутренние цилиндрические поверхности деталей

Иллюстрации

Показать все

Реферат



СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А,SUÄÄ 1214 дц а С 25 9 17/10

»

h! IA

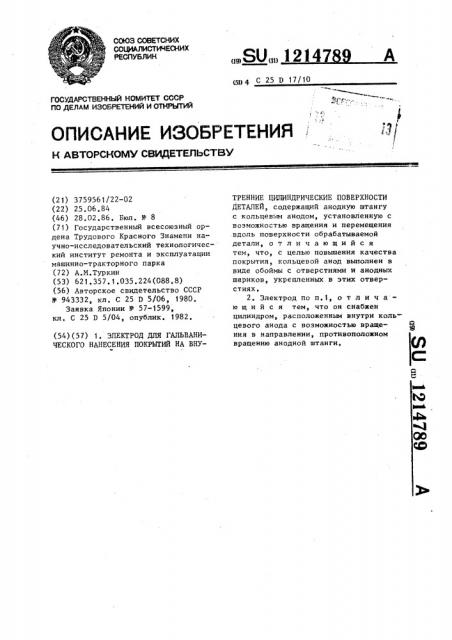

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

;,1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н ABTGPCHQMY СВИДЕТЕЛЬСТВУ (21) 3759561/22-02 (22) 25.06.84 (46) 28.02.86. Бюл. N - 8 (71) Государственный всесоюзный ордена Трудового Красного Знамени научно-исследовательский технологический институт ремонта и эксплуатации машинно-тракторного парка (72) А.M.Tóðêèí (53) 621.35?.1.035.224(088.8) (56) Авторское свидетельство СССР

В 943332, кл. С 25 D 5/06, 1980.

Заявка Японии В 57-1599, кл. С 25 D 5/04, опублик. 1982. (54) (57) 1 ° ЭЛЕКТРОД ДЛЯ ГАЛЬВАНИЧЕСКОГО НАНЕСЕНИЯ ПОКРЪ|ТИЙ НА ВНУТРЕННИЕ ЦИЛИНДРИЧЕСКИЕ ПОВЕРХНОСТИ

ДЕТАЛЕЙ, содержащий анодную штангу с кольцевым анодом, установленную с возможностью вращения и перемещения вдоль поверхности обрабатываемой детали, отличающийся тем, что, с целью повышения качества покрытия, кольцевой анод выполнен в виде обоймы с отверстиями и анодных шариков, укрепленных в этих отверстиях.

2. Электрод по п.1, о т л и ч аю шийся тем, что он снабжен цилиндром, расположенным внутри кольцевого анода с возможностью враще- е ния в направлении, противоположном вращению анодной штанги, 121а789

Изобретение относится к гальванике, в частности к устройствам для нанесения гальванических покрытий на внутренние цилиндрические поверхности деталей, например, при восстановлении гильз цилиндров двИгателей внутреннего сгорания.

Цель изобретения - повышение качества покрытия.

На фиг. 1 схематично изображен электрод для гальванического нанесения покрытий на внутренние цилиндрические поверхности деталей,общии вид на фиг.2 — разрез А-А на фиг.1.

Электрод для нанесения покрытия на деталь i состоит из кольцевого анода 2, выполненного в виде обоймы с отверстиями 3, в которых укреплены анодные шарики 4. Внутри кольцевого анода расположен цилиндр 5, соединенный через крестовину б с валом привода 7 вращения, на котором находится ведущая шестерня 8, передающая вращение через сзтеллитную шестерню 9 «а ведомую шестерню 10, приводящую во вращение анодную штангу 11.

Устройство работает следующим образом.

B HoJIocTb Boccтанавливаемой дегали 1 устанавливают кольцевой анод 2 выполненный в виде обоймы с

9 отверстиями 3, где размещены в несколько рядов и касаются друг друга анодные шарики 4, которые приводятся во вращение в горизонтальной плоскости:, относительно центра масс, цилиндром 5, соединенным через крес10 товину 6 с валом привода 7 вращения, на котором находится ведущая шестерня 8, передающая вращение через сателлитную шестерню 9 на ведомую шестерню 10, приводящую во вращение

15 анодную штангу 11. В результате вращения штанги с кольцевым анодом происходит в противоположную сторону вращения цилиндра 5, что приводит к беспорядочному (хаотическому) вра20 щению анодных шариков в отверстиях кольцевого анода. Подсоединяют источник "Иинус постоянного тока к восстанавливаемой детали, а

"Плюс" — к кольпевому аноду через

25 анодную штангу и начинают электроосаждение.

По окончании процесса осажден я анодно-катодную систему разбирают и промывают. Производят контроль качества и толщины покрытия.

1214789

Составитель И.Саакова

Редактор Ю.Середа Техред С.Мигунова Корректор Г.Решетник

Заказ 860/40 Тираж 615 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
