Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК I (19) (И) (ю4 F 17 С 5/02 6/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ;,, М АВТОРСМОМУ СВИДЕТЕЛЬСТВУ (21) 3778550/23-26 (22) 19.06.84 (46) 28.02.86.. Бкш. Р 8 (7 1) Восточно-Сибирский филиал Государственного научно-исследовательского и проектного института хлорной промьпипенности "Госниихлорпроект" (72) А.А.Михайлов (53) 62 1.59 (088.8) (56) Инструкция по наливу, сливу и перевозке сжнженных углеводородных газов (пропана,. бутана, пропилена, бутилена и их смесей) в железнодорожных цистернах. Газпром

СССР,,1964.

Тимофеев А.Ф. Техника безопасности в электролитическом производстве каустической серы и хлора. M., 1976, с. 143-146. (54) (57) СПОСОБ ЗАПОЛНЕНИЯ КОНТЕЙНЕРА ЖИДКИМ ГАЗОМ, преимущественно хлором, включающий помещение контейнера на весы в горизонтальном положении, наполнение контейнера до необходимой весовой нормы и контроль заполнения с удалением избытков хло-. ра в абгазную линию, о т л и ч а юшийся тем, что, с целью ускорения заполнения, повышения надежности и качества заполнения контейнера, контроль заполнения осуществляют путем поворота контейнера перед наполнением со смещением относительно вертикальной плоскости, проходящей через ось симметрии контейнера, на угол, определяемый температурой наполняемого хлора, при этом удаление избытков хлора осуществляют путем слива в абгазную трубку.

1214979

Угол повоСтепень эаТэмпературота кон— тейнера,с4 град полнения контейнера (к), z эа жидкого хлора (L)

О, - -? 6

42,5

43,5

46,5

47

49

51

+23 г" 15

89„5

87,9

87,5

86,2

85,5

84,3

-:.13

+5

-:-2

-10

-17

-25

83,5

82,5

81,5

56

@КИПЯ Заказ 898/50 . Тираж 460 Подписное

Филиал ППП "Патент, г.Ужгород,.ул.Проектная, 4

Изобретение относится к химичес— кой промьппленности и может быть использовано в производстве жидкого хлора или на хлоропереливных станци— ях

Целью способа является ускоре— ние заполнения и повьппение надежности и качества заполнения контейнера.

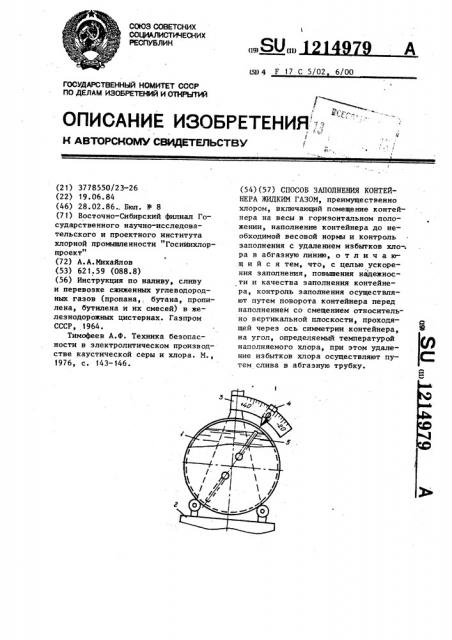

На чертеже изображено устройст- 1Q во для осуществления способа.

Предлагаемое устройство содержит контейнер 1, весы 2., тарированную в градусах Цельсия дугу 3, ползунуказатель 4, абгазную трубку (сифон) 5.

Споссб осуществляют следующим образом.

Дуга 3 закреплена концентрично контейнеру и тарирована в градусах .20

Цельсия в связи с изменением объема жидкого хлора î" температуры. На дуге расположен полэун-указатель 4. Его устанавливают перемещением rо дуге

3 в положении, соответствующее тем- 2 пературе жидкого хлора. на момент наполнения контейнера 1. Затем на весы 2 устанавливают в горизонтальном положении контейнер 1, например грузоподъемным устройством, и пово — 3g рачивают его со смещением относительно вертикальной плоскости, проходящей через ось симметрии контейнера, так, чтобы его ось симметрии совпала с острием ползуна-указателя 4, т,е. с

1,д на угол (. oC ), определяемый температурой наполненного жидкого хлора„ что определяет положение абгазной трубки 5 и ее торца, и, следовательно, уровень жидкого хлора в контейне- го ре после слива избытка его в трубку

5. Для точности установку ползунауказателя 4 можно сблокировать с показаниями термопары, например соленоидным толкателем, а поворот 4 контейнера 1 можно механизировать, например, вращением барабанов от приводных роликов.

Окончание наполнения определяют по показаниям весов, закрывают вен— тили (не показаны), контейнер прове— ряют, пломбируют,, отправляют на склад, В таблице отражено соответствие угла поворота контейнера температу— ры наполняемого жидкого хлора и степени заполнения контейнера, которое может быть найдено экспериментально или расчетно.

Пример. Температуре хлора, о равной 34 С, соответствует безопасное наполнение контейнера на 807. о и поворот его на угол 58

Вмес-по показанной на чертеже дуги может быть прикреплен круговой лимб.

Цель изобретения (даже ценой большего недолива) не допустить переполнения контейнера хлором, что легко достигается установкой полэуна †казателя на заведомо меньшую температуру.

Поворачивая контейнер 1 вокруг его оси кантованием груэоподъемным устройством или механизмом мы можем получить любое заполнение контейне— эа, которое определяется положением торца трубки 5 относительно платформы ВрсоВ 2. Тем самым можно исключи гь контрольное взвешивание, уско— рить сброс избыточного жидкого хлора и избежать операций отсоединения н присоединения трубопроводов, а

="-а счет слива избытка жидкого хлора г овышается надежность и качеСтво к.онтроля, так как уровень жидкого хлора четко определен положением торца абгазной трубки, Двойной контроль по весу и по объему позволяет устранить аварии с переполненными контейнерами. Способ может быть применен независимо от наличия весов для повышения производительности розлива и на малых хлоропереливных станциях.
