Реферат



Изобретение относится к измерительной технике, в частности к области дистанционного измерения температуры и других параметров объектов, на которых установлены телефонные аппараты автоматических телефонных станций (АТС). Цель изобретения - повышение быстродействия и точности измерения. Блок регистрации содержит регистрирующее устройство 10, регистр 11, схему 12 задержки, формирователь 13, детектор 14 и пороговую схему 15. Телефонная сеть содержит АТС 16 и телефонные аппараты оператора 17 и абонента 18, подключенные к АТС. В начале и в конце каждой посылки вызова детекторы 7 и 14 и формирователи 8 и 13, формируют синхронизирующие импульсы начала или конца измерения. Блок 6 кодирования по каждому импульсу посылки вызова , поступающему с детектора 7, осуществляет поразрядное преобразование сигналов с термопреобразователя 4, подключенного коммутатором 5 в последовательный цифровой код. с $ (Л СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 G Ol K 7/00 ф

j .Ъ г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3648146/24-10 (22) 03.10.83 (46) 28.02.86. Бюл. ¹ 8 (72) Л,В.Гордо и Ю.Д.Кельдюшкин (53) 536.53(088.8) (56) Авторское свидетельство СССР

¹ 887942, кл. G 01 К 7/00, 1981.

Авторское свидетельство СССР № 462091. кл. G 01 К 1/)6, 1973. (54) УСТРОЙСТВО ДЛЯ ДИСТАНЦИОННОГО

ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ (57) Изобретение относится к измерительной технике, в частности к области дистанционного измерения температуры и других napaèåòðoâ объектов, на которых установлены телефонные аппараты автоматических телефонных станций (АТС). Цель изобретения — повьппение быстродействия и точности измерения. Блок регистрации содержит регистрирующее устройство 10, регистр 11, схему 12 задержки, формирователь 13, детектор 14 и пороговую схему 15.

Телефонная сеть содержит АТС )6 и телефонные аппараты оператора 17 и абонента 18, подключенные к АТС.

В начале и в конце каждой "посылки вызова" детекторы 7 и 14 и формирователи 8 и 13, формируют синхронизирующие импульсы начала или конца измерения. Блок 6 кодирования по каждому импульсу "посылки вызова", поступающему с детектора 7, осуществляет поразрядное преобразование сигналов с термопреобразователя 4, подключенного коммутатором

5 в последовательный цифровой код, 121501 поступающий в телефонную сеть. Импульсы кода поступают на вход регист ра 11. Импульсом конца измерения переключаются термопреобразователи, устанавливается в нулевое положение блок кодирования, перезапись с регистра в регистрирующее устройство, 2 ил.

3$

40 45

Изобретение относится к измерительной технике, в частности к дистанционному измерению температуры и других параметров объектов, на которых установлены телефонные аппараты автоматических телефонных станций (АТС).

Целью изобретения является повышение быстродействия и точности измерения.

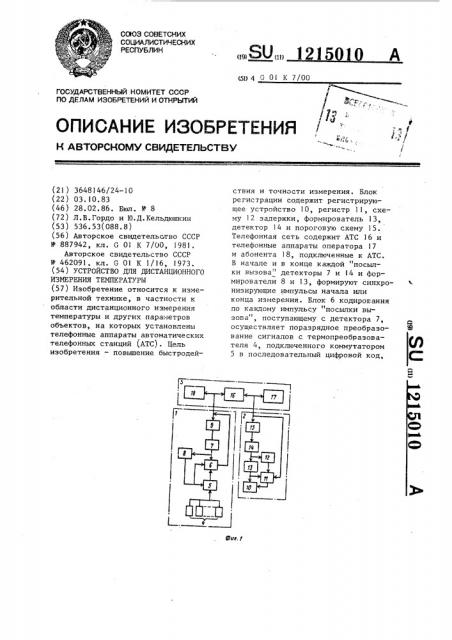

На фиг. 1 приведена блок-схема устройства, на фиг. 2 — графики, пояеняющие работу устройства.

Устройство состоит из блока 1 измерения и блока 2 регистрации, подключенных к телефонной сети 3 и расположенных соответственно на контролируемом объекте и в пункте сбора информации.

Блок 1 измерения содержит термопреобразователи 4, преобразующие температуру в электрический сигнал, коммутатор 5 для переключения термопреобразователей, блок 6:.одиро,вания, например аналого-цифровой преобразователь, преобразующий сигналы с термопреобразователей в цифровой код, детектор 7, в качестве которого может быть использован компаратор с заданным порогом сравнения либо выпрямитель, формирователь 8, и пороговую схему 9, Блок регистрации содержит регистрирующее устройство 10 регистр 11 схему 12 задержки, формирователь

13, детектор 14 и пороговую схе-. му 15.

Телефонная сеть содержит АТС 16 и телефонные аппараты оператора 17

;и абонента 18, подключенные к АТС..

Устройство работает следующим образом.

Оператор 17 набирает номер абонента 18 ° После соединения через

АТС телефонных аппаратов на порого . вые схемы 9 и 15, выполненные, например, в виде амплитудных селекторов с порогом срабатывания около +5 В и на вход регистра 11 поступают сигналы "посылок вызова"

АТС, представляющие собой последовательность пачек импульсов с частотой следования 0,5-5,0 с, длительностью 0,5-5,0 с и частотой заполнения около 400 Гц (фиг.2,а).

Амплитуда этих сигналов превышает порог срабатывания пороговых схем

9 и 15, поэтому на их выходах появляются сигналы такой же длительности (фиг. 2,б), которые поступа-.. ют на входы детекторов 7 и 14, выделяющие огибающие сигналов АТС (фиг. 2,в ).

В начале и конце каждой "посылки вызова" детекторы 7 и 14 и формирователи 8 и )3, выполненные, например, на основе дифференциаторов, формируют синхронизирующие импульсы соответственно начала и конца измерения. Импульсом начала измерения производится установка в нулевое положение блока кодирования, регистра и подготовка к работе устройства регистрации. Блок 6 кодирования по каждому импульсу "посылки вызова", поступающему с выхода детектора 7, осуществляет поразрядное преобразование сигналов с термопреобразователя 4, подключенного коммутатором 5 в последовательный цифровой код, который поступает в телефонную сеть между сигналами

АТС. При этом амплитуда сигналов цифрового кода устанавливается меньшей порога срабатывания пороговых схем 9 и 15, поэтому пороговые схемы не реагируют на этих сигна,лы. Импульсы кода из телефонной сети поступают на вход регистра 11 Запись их в регистр производится в промежутке между сигналами АТС при подаче на его управляющий вход импульса, сформированного схемой 12

1215010

25

ВНИИПИ Заказ 900/51 Тираж 778 Доцпнсцое задержки из сигнала с выхода де гектора !4.

Импульсом конца измерения производится переключение термопреобразователей, установка в нулевое

5 положение блока кодирования, перезапись информации с регистра в регистрирующее устройство.

Формула и з обретения

Устройство для дистанционного измерения температуры по абонентским линиям автоматической телефонной станции, содержащее подключенные к телефонной линии блок регистрации, состоящий из регист- рирующего устройства и блока измерения, включающего в себя термопреобразователи и блок кодирования, о т л и ч а ю щ е е с я тем, что, с целью повышения быстродействия и точности измерения, в блок регистрации введены последовательно соединенные пороговая схема, детектор и формирователь, схема задержки и регистр, информационный вход которого подключен к входу блока регистрации, соединенному с входом пороговой схемы, управляющий вход регистра через схему задержки соединен с выходом детектора, а выход и установочный вход соединены соответственно с входом регистрирующего устройства и его установочным входом, соединенным с выходом фор= мирователя,а в блок измерения введены коммутатор и последовательно соединенные пороговая схема, детектор и формирователь, выход которого соединен с управляющим входом коммутатора и установочным входом блока кодирования, вход которого через коммутатор соединен с термопреобразователями, управляющий вход подключен к выходу детектора блока измерения, а выход подключен к входу блока измерения, соединенном, с входом пороговой схемы это— го блока.
