Способ измерения напряжения запуска приемного устройства

Способ измерения напряжения запуска приемного устройства

Иллюстрации

Показать все

Реферат



Изобретение предназначено для использования при разработке систем оперативного контроля параметров приемных устройств. Цель изобретения - ускорение процесса измерения путем обеспечения возможности опре:Деления искомого напряжения непосредственно в процессе работы устройства . В качестве испытательного сигнала, подводимого к входу приемного устройства, используют принимаемый им сигнал. Сигнал дискретизируют по времени с шагом ui:/s, и вьзделяют две его выборки - предшествующую моменту запуска U и за нш следующую и. Измеряют временной интервал t между моментом первой выборки и запуском. Искомое напряжение запуска устройства определяют из соотношения Ui(U U)ut ut и,Устройство , реализующее способ, содержит приемное устройство 1, блоки 2 и 5 задержки, дискретизатор 3, блок 4 первой и второй выборок, блок 6 измерения временного интервала , блок 7 вычитания, блок 8 деления, блок 9 умножения и сумматор 10. 2 ил. Ф § 1C СП о 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1215034 А (51) 4 С 01 R 19/00 ф

/ М

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ сигнала, подводимого к входу приемного устройства, используют принимаемый им сигнал. Сигнал дискретизируют по времени с шагом М д и выделяют две его выборки — предшествующую моменту запуска 0„ и за нюх следующую U . Измеряют временной интервал tent между моментом первой выборки н запуском. Искомое напряжение запуска устройства определяют из соотношения U = f Uz -0„) + U„.

at д (21) 3775640/24-21 (22) 27.07 ° 84 (46) 28.02.86. Бюл. 11 8 (72) А.В.Андрианов и С.Н.Жураховский (53) 621.317.7(088.8) (56) Авторское свидетельство СССР

Ф 382012,. кл. G 01 R 19/155, 1970.

Авторское свидетельство СССР

У 699444, кл. G 01 R 19/00, 1978. (54) СПОСОБ ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ

ЗАПУСКА ПРИЕМНОГО УСТРОЙСТВА (57) Изобретение предназначено для использования при разработке систем оперативного контроля параметров приемных устройств. Цель изобретения — ускорение процесса измерения путем обеспечения возможности определения искомого напряжения непоi средственно в процессе работы устройства. В качестве испытательного

Устройство, реализующее способ, содержит приемное устройство 1 бло- 0

1 е ки 2 и 5 задержки, дискретизатор 3, блок 4 первой и второй выборок, блок 6 измерения временного интервала, блок 7 вычитания, блок 8 деления, блок 9 умножения и сумматор 10. 2 ил.

1215034.

t0

;Ь

М

U = (О -Uq) — -+U г

Изобретение относится к технике электрических измерений и предназначено для использования при разработке систем оперативного контроля параметров приемных устройств.

Цель изобретения — ускорение процесса измерения путем обеспечения возможности определения искомого напряжения непосредственно в процессе работы устройства.

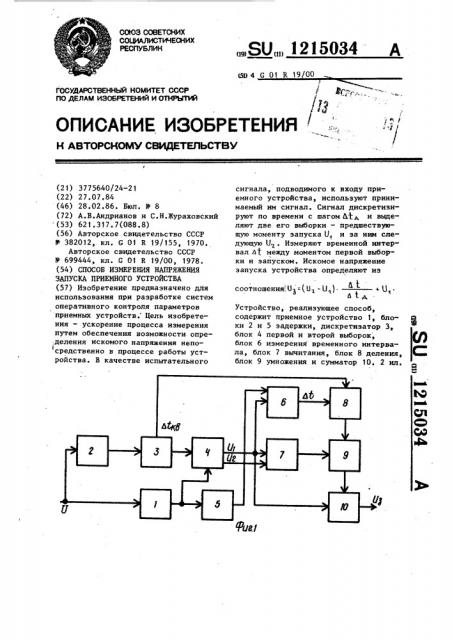

На фиг. 1 представлена схема устройства для реализации предлагаемого способа; на фиг. 2 — временная диаграмма, поясняющая измерительный процесс.

Устройство, реализующее способ, содержит (фиг. 1) приемное устройство 1,блок 2 задержки, дискретизатор 3 с шагом Д t< дискретизации, блок 4 выделения первой (предшествующей моменту запуска устройства 1) и второй (следующей за моментом запуска) выборок, блок 5 задержек, блок 6 измерения временного интервала Pt между. моментами первой выборки, и запуска, блок 7 вычитания, блок 8 деления, блок 9 умножения и сумматор 10. Вход блока 2 задержки соединен с входом приемного устройства 1, а выход подключен к входу. дискретизатора 3. Входы блока 4 выделения первой и второй выборок соединены с выходом приемного устройства 1 и первым выходом дискретизатора 3. Вход блока 5 запуска подключен к выходу приемного у.=тройства 1. Входы блока 6 измерения временного интервала Дй между моментами первой выборки и запуска соединены с первым выходом блока 4 выделения первой и второй выборок и с выходом блока 5 запуска, а выход — с одним из входов блока 8 деления, другой вход которого подключен к второму выходу дискретиэатора 3. Первые входы блока 7 вычитания и сумматора 10 соединены с первым выходом блока 4 вьделения первой H второй выборок, второй выход которого подключен к второму входу блока 7 вычитания.

Входы блока 9 умножения соединены с выходами блока 7 вычитания и блока 8 деления, а выход — с вторым входом сумматора 10.

Принимаемый сигнал П(С) (фиг ° 2) одновременно поступает на входы приемного устройства 1 и блока 2 задержки, в котором он задерживается на время, не меньшее Q t>. Дискретиэатором 3 производится дискретный отбор значений сигнала U(t) через шаг «а

В блоке 4 осуществляется выделение и измерение первой Uy и второй Пг выборок сигнала иэ всей их совокупности. В момент превышения уровня чувствительности по запуску, т,е. напряжения иэ запуска, на выходе устройства 1 формируется импульс. Блоком 6 измеряется временной интервал

Qt между первой выборкой и импульсом запуска, задержанным в блоке 5 на время, равное времени задержки в блоке 2 принимаемого сигнала.

В блоке 7 определяется разность U>Д1

U а в блоке 8 — отношение - —. э Дй

Блоком 9 производится умножение разht ности U<-U < на отношение . В сумДt ь, маторе 10 к найденному произведению приплюсовывается U с соответствую1 щего выхода блока 4. B результате искомое напряжение запуска устройства 1 определяется как

Предлагаемый способ позволяет осуществлять оперативный контроль чувствительности приемного устройства по запуску, поскольку не требует вывода (отключения) уст1 ройства из работы в процессе измерения.

Формула изобретения

Способ измерения напряжения запуска приемного устройства, основанный на подведении к его входу испытательного нарастающего сигнала и фиксации момента запуска устройства, отличающийся тем, что, с целью ускорения процесса измерения путем обеспечейия возможности определения искомого напряжения непосредственно в процессе работы устройства, в качестве испытательного сигнала используют принимаемый устройством сигнал, дискретизируют

его по времени с шагом Ь-th, выде- ляют две выборки сигнала - предшествующую моменту запуска 0„ и за ним следующую Ог, измеряют временной интервал ht между моментами первой выборки и запуска, а искомое

1215034 напряжение-запуска устройства определяшт в соответствии с соотношениемСоставитель Л.Морозов

Редактор А.Огар Техред Ж.Кастелевич Корректор С. Шекмар

Заказ 902/52 Тираж 730 Подписное
