Устройство для выделения моментов экстремума сигнала

Устройство для выделения моментов экстремума сигнала

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для формирования стробирующего импульса при измерении экстремальных значений сигналов. Устройство содержит дифференцирующий элемент 1, пороговый элемент 2, элемент 3 И-НЕ, элемент 4 задержки и триггеры 5 и 6. Введение в устройство триггеров, порогового элемента 7 и элемента И-НЕ позволило ему надежно функционировать при входных сигналах, имеющих участки с нулевым уровнем, а также при подаче и снятии входного сигнала, что повысило достоверность определения момента экстремз ма . 2 ил. W с ел о со ел

СОЮЗ СОВЕТСНИХ

СОЦ АЛИСТИЧЕСНИХ

РЕСПУБЛИН (504 G 01 К 19 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

;f

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

f10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬ1ТИЙ (2 l ) 3699140/24-21 (22) 10.02.84 (46) 28.02.86. Бюл. У 8 (71) Павлодарский индустриальный институт (72) В.А.Бороденко и Г.Н.Бороденко (53) 621. .317. 7 (088. 8) (56) 1 ° Приборы и техника эксперимента, 1972, 9 2, с.83-84.

2. Авторское свидетельство СССР

В 892685, кл. Н 03 К 5/13, 1980. (54) УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ МО МЕНТОВ ЭКСТРЕМУМА СИГНАЛА (57) Изобретение может быть.использовано для формирования стробиÄÄSUÄÄ 1215035 А рующего импульса при измерении экстремальных значений сигналов.

Устройство содержит дифференцирующий элемент I пороговый элемент

2, элемент 3 И-НЕ, элемент 4 saдержки и триггеры 5 и б, Введение в устройство триггеров, порогового элемента 7 и элемента И-НЕ позволило ему надежно функционировать при входных сигналах, имеющих участки с нулевым уровнем, а также при подаче и снятии входного сигнала, что повысило достоверность определения момента экстремума

:2 ил.

1215035

Изобретение относится к импульсной технике и может быть использовано для формирования стробирующего импульса при измерении экстремальных значений сигналов.

Известно устройство, содержащее пороговый элемент, элемент задержки, вход которого соединен с первым входом порогового элемента, а выход — с вторым его входом, а также триггер йчидта, входом под ключенный к выходу порогового элемента (1) .

Известно также устройство, содержащее дифференцирующий элемент, входом соединенный с шиной входного сигнала, а выходом — с входом первого порогового .элемента, первый элемент задержки, входом соединенный с выходом порогового элемента, а выходом — с первым входом элемента ИЛИ, второй вход которого через второй элемент задержки и инвертор соединен с выходом порогового элемента (2) .

Недостаток известных устройств обусловлен низкой достоверностью выделения экстремума сигнала, поскольку сигналы экстремума формируются при подаче и снятии сигнала и при падении скорости возрастания сигнала.

Цель изобретения — повышение достоверности определения моментов экстремума сигнала.

Поставленная цель достигается тем, что устройство, содержащее дифференцирующий элемент, входом соединенный с шиной входного сигнала, а выходом — с входом первого порогового элемента, элемент задержки, введены первый и второй триггеры, второй пороговый элемент и элемент И-НЕ, причем выход элемента И-НЕ соединеч через элемент задержки с первыми входами триггеров, выходы которых соединены с входами элемента И-НЕ, второй вход первого триггера соединен с выходом первого порогового элемента, .второй вход второго триггера соединен через второй пороговый элемент с инверсным выходом дифференцирующего элемента.

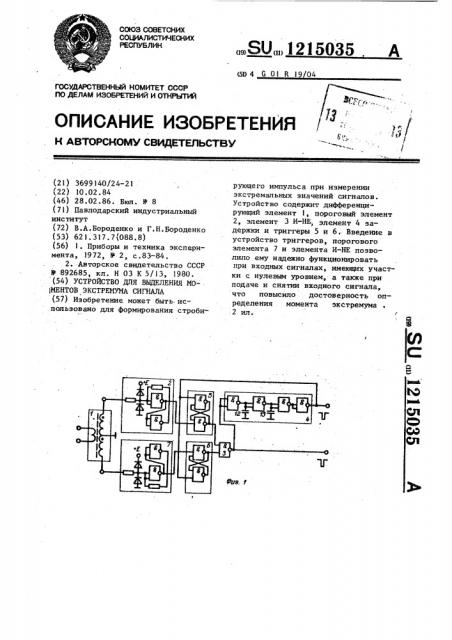

На фиг.1 представлена схема устройства для выделения моментов эк- . стремума сигнала; на фиг.2- временные диаграммы его работы.

Устройство содержит дифференцирующий элемент 1, выходом соедн— ненный с входом порогового элемента 2, выход элемента 3 И-НЕ соединен через элемент 4 задержки с первыми входами триггеров 5 и 6, выходы которых соединены с входами элемента 3 И-НЕ, второй вход триггера 5 соединен с выходом по10 рогового элемента 2, а второй вход триггера 6 через пороговый элемент

7 — с инверсным выходом дифференцирующего элемента 1.

Устройство работает следующим образом.

Поступающий на дифференцирующий элемент 1 входной сигнал (фиг.2а) со значительным содержанием второй гармоники днфференцирует2О ся. При прямой полярности полуволны производной (фиг.2б) принимает знаФ1 И чение 0 сигнал на выходе триггера 5 ; при обратной полярности производной принимает значение "О"

25 сигнал на выходе порогового элемента 7 (фиг.2r). Соответственно, первым переключается триггер 5 и его выходной сигнал (фиг.2д) становится равным "1 . При последующем изменении знака производной переключается триггер 6 и формирует сигнап единичного уровня на своем выходе (фиг.2е). По наличию "1" на выходах триггеров 5 и 6 элемент 3 И-HE формирует нулевой сигнал (фиг.2ж).СпусЗ5 тя время t переключается элемент 4 задержки и выходным сигналом (фнг.2з), поступающим на первые входы триггеров

5 и 6, переводит по крайней мере один из них (у которого отсутствует управляющий сигнал на входе для установки) в исходное состояние. С возвратом триггера состояние выхода элемента 3 И-НЕ снова изменяется на а через время t восстанавливается сигнал " 1" на выходе элемента

4 задержки. Следующее переключение триггеров происходит при очередном изменении знака производной контролируемого сигнала: процесс работы

5О устройства повторяется. Таким образом, на выходе устройства формируются импульсы, фронт которых совпадает с моментом экстремума сигнала, а длительность определяется

55 регулируемой задержкой 1< элемента

4 задержки. На выходе элемента 4 задержки формируются импульсы, фронт которых смещен относительно момен! 215035

Устройство надежно функционирует при входных сигналах, имеющих уча— стки с .нулевым уровнем, а также при подаче и снятии входного сигнала, что повышает достоверность определения момента экстремума.

Формула изобретения Устройство для выделения моментов экстремума сигнала, содержащее дифференцирующий элемент, входом соединенный с шиной входного сигнала, а выходом — с входом первого

Составитель Н.Коновалов

Техред Т.Тулик Корректор И. Эрдейи

Редактор А.Огар

Подписное

Заказ 903/53 Тираж 730

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

)!3035, Москва, )i(-35, Раушская наб.,д.4/5 филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 та экстремума на ту же величину а длительность равна

I порогового элемента, элемент задержки, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности определения моментов экстремума сигнала, в него введены первый и второй триггеры, второй пороговый элемент, элемент И-НЕ, причем выход элемента И-НЕ соединен через элемент задержки с первыми входа10 ми триггеров, выходы которых соединены с входами элемента И-НЕ, второй вход первого триггера соединен с выходом первого порогового элемента, второй вход второго триггера со1 единен через второй пороговый элемент с инверсным выходом дифференцирующего элемента.
