Реферат



Изобретение относится к радиотехнике . Цель изобретения - уменьшение уровня кроссполяризации. Апертурная антенна (АА) работает спедуннцим образом. При линейной поля ризации поля облучателя 2 поле в раскрьше АА также линейно поляризовано. При прохождении поля через параллельные проводники С ШТ) 5, ориентированные под углом 45 к вектору напряженности элек.трич. поля , вектор поворачивается на 90. При этом составляющие поля кроссполяризации, симметричные относительно прЬдольной плоскости симметрии АА, направлены одна навстречу другой (вследствие ортогональности ПП 5), т.е. в главном направлении (вдоль оси АА)после кроссполяризации будет иметь минимум. Изобретение - дополнительное, к основному авт.св. № 1022246. 1 ил. . (Л X

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5D 4 Н 01 15 08 а

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61 ) I 022246 (21) 3212043/24-09 (22) 03.12.80 (46) 28.02.86. Бюп. Ф 8 (72) Ю.А.Ерухнмович (53) 621.396 ° 677.83(088.8) (56) Авторское свидетельство СССР М 1022246 кл. Н О1 Q 15/08, 1980. (54) АПЕРТУРНАЯ АНТЕННА (57) Изобретение относится к радиотехнике. Цель изобретения — уменьшение уровня кроссполяризации.

Апертурная антенна (AA) работает следующим образом. При линейной поляризации поля облучателя 2 по„„SU„„1215155 А ле в раскрыве АА также линейно поляризовано. При прохождении поля через параллельные проводники (IIII)

5, ориентированные под углом 45 к вектору напряженности электрич. поля, вектор поворачивается на 90

При этом составляющие поля кроссполяризации, симметричные относительно продольной плоскости симметрии АА, направлены одна навстречу другой (вследствие ортогональности ПП 5), т.е. в главном направлении (вдоль оси АА) после кроссполяризации будет иметь минимум. Изобретение — дополнительное к основному авт.св. Р 1022246. l ид.

Составитель Н.Орлова

Редактор А.Гулько Техред O.Heoe Корректор М.Самборская

Заказ 911/59 Тираж 598 Подписное

ВНИИПИ Государственного комитета СССР по делам иэьбретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к радиотехнике, а именно к апертурным антеннам с диэлектрическими линзами, и является дополнительным к авт,св. Ф 1022246.

Цель изобретения — уменьшение уровня кроссполяризации.

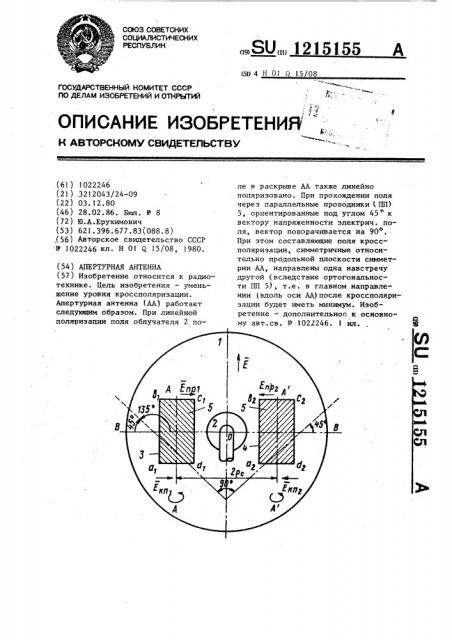

На чертеже представлена структурная схема апертурной антенны.

Апертурная антенна содержит зеркало 1, облучатель 2, первую прямую призму 3, вторую прямую призму 4, параллельные проводники 5, причем параллельные проводники 5 орио ентированы под углом 45 к продольной плоскости симметрии апертурной антенны, при этом параллельные проводники 5 первой прямой призмы 3 ортогональны параллельным проводникам 5 второй прямой призмы 4.

Апертурная антенна работает следующим образом.

При линейной поляризацич поля облучателя 2 поле в раскрыве апертурной антенны также будет линейно поляризованным. При прохождении поля через параллельные проводники 5, 15155 2 ориентированные под углом 45 к век- тору напряженности электрического поля, этот вектор поворачивается о на 90 . При этом составляющие поля кроссполяризации, симметричные относительно продольной плоскости симметрии апертурной антенны, оказываются направленными навстречу друг другу (вследствие ортогональ10 ности параллельных проводников 5), т.е. в главном направлении (вдоль оси апертурной антенны) поле кроссполяризации имеет минимум.

15 Формула изобретения

Апертурная антенна по авт.св.

Р !022246, отличающаяся тем1 что, с целью уменьшения уров20 ня кроссполяризации, на поверхностях прямых призм, обращенных в сторону раскрыва, размещены параллельные проводники, ориентированные под углом 45 к продольной плоскости сим25 метрии апертурной антенны, причем параллельные проводники первой и второй прямых призм взаимно ортогональны °
