Генератор наборного кода для многоканальных цифровых систем связи

Генератор наборного кода для многоканальных цифровых систем связи

Иллюстрации

Показать все

Реферат



Изобретение может использоваться в адресных многоканальных системах связи с временным разделением. Повышается точность формирования наборног о кода. В коммутаторах 10, 11 осуществляется набор кодовых комбинаций каждого канала. Импульсы генератора 1 тактовых импульсов поступают на дешифратор 9, генератор 8 импульсных последовательностей (ГИ11)8 и через делитель 2 частоты на тактовые входа регистров 3 и 4 сдвига РС). При обнулении PC 3 и 4 на выходе дешифратора 5 появится импульс, который , изменяя состояние триггера 7, разрешает ГИП 8 выдачу двоичных комбинаций , которые записываются в PC 3 и 4. При совпадении кода, установленного в коммутаторе 11, с кодом ГИП 8 импульс с одного из выходов дешифратора 9 поступает на коммутатор 10 или 11 (в зависимости от состояния распределителя 14) и через элементы ИЛИ 12, 13 на управляющие входы регистров 3,4. В результате в PC 3 и 4 записывается код. Содержимое PC 3 и 4 в последовательном виде через выходной триггер 6 поступает на выход. I ил. i (Л

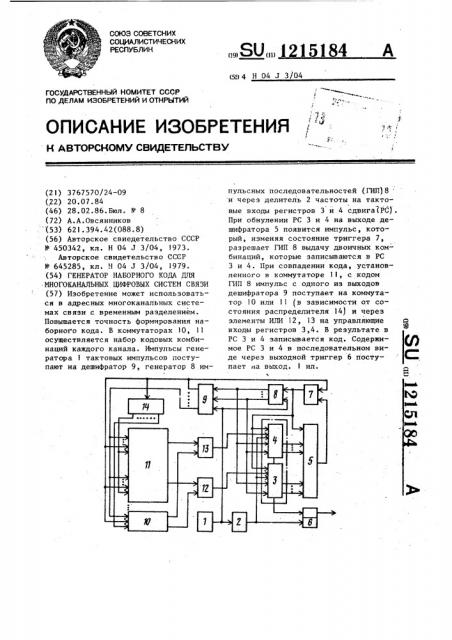

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„! 215184

<504 ?? 04 3>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /" Д

»

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3767570/24-09 (22) 20.07.84 (46) 28.02.86.Бюл. N 8 (72) А.А.Овсянников (53) 621.394.42(088.8) (56) Авторское свиедетельство СССР

N 450342, кл. Н 04 J 3/04, 1973.

Авторское свидетельство СССР

¹ 645285, кл. Н 04 J 3/04, 1979. (54) ГЕНЕРАТОР НАБОРНОГО КОЦА ДЛЯ

МНОГОКАНАЛЬНЫХ ЦИФРОВЫХ СИСТЕМ СВЯЗИ (57) Изобретение может использоваться в адресных многоканальных системах связи .с временным разделением.

Повышается точность формирования наборного кода. В коммутаторах 10, 11 осуществляется набор кодовых комбинаций каждого канала. Импульсы генератора I тактовых импульсов поступают на дешифратор 9, генератор 8 импульсных последовательностей (ГИП) 8 и через делитель 2 частоты на тактовые входы регистров 3 и 4 сдвига(РС)

При обнулении РС 3 и 4 на выходе дешифратора 5 появится импульс, который, изменяя состояние триггера 7, разрешает ГИП 8 выдачу двоичных ком- бинаций, которые записываются в РС

3 и 4. При совпадении кода, установленного в коммутаторе 11 с кодом

ГИП 8 импульс с одного из выходов дешифратора 9 поступает на коммутатор 10 или 11 (в зависимости от состояния распределителя 14) и через элементы ИЛИ 12, 13 на управляющие входы регистров 3,4. В результате в

РС 3 и 4 записывается код. Содержимое РС 3 и 4 в последовательном виде через выходной триггер 6 поступает на выход. 1 ил.

12 I 5184 ъ

Изобретение относится к радиотехнике и связи и может быть использовано в адресных многоканальных системах связи с временным разделением.

Целью изобретения является повышение точности формирования наборного кода.

На чертеже приведена структурная электрическая схема генератора наборного кода для многоканальных цифровых систем связи.

Генератор наборного кода содержит генератор 1 тактовых импульсов, делитель 2 частоты, первый и второй регистры 3 и 4 сдвига, дешифратор

5, выходной триггер 6, 9-триггер 7, генератор 8 импульсных последовательностей, дополнительный дешиф .ра îð 9, первый и второй коммутатбры

10 и ll, первый и второй элементы

ИЛИ 12 и 13 и распределитель 14 импульсов.

Генератор наборного кода для многоканальных цифровых систем связи работает следующим образом.

Б первом и втором коммутаторе 10, l1 вначале цикла осуществляется набор кодовых комбинаций каждого канала. При продвижении содержимого первого и второго регистров 3 и 4 тактовыми импульсами с делителя 2 первый и второй регистры 3, 4 обнуляются и на выходе дешифратора 5 появляется импульс. Этот импульс изменяет состояние Э -триггера 7, разрешает генератору 8 выдачу двоичных комбинаций и их запись в первый и второй регистры 3 и 4 импульсами генератора 1 тактовых импульсов, слеследующнми с частотой большей, чем тактовая частота сдвига набранной комбинации. Прн совпадении кода, установленного во втором коммутаторе 11, с сигналом генератора 8 импульс, сформированный на одном из выходов дешифратора 9, поступает на информационные входы соответствующего коммутатора 10, 11, определяемого состоянием распределителя 14, и первый и второй элементы ИЛИ 12 и

13, и далее на соответствующие управляющие входы первого и второго регистров 3 н 4, т.е.. в эти регистры записывается двоичный код.

После поступления последнего импульса в первый и второй регистры

3 и 4 записывается последняя двоичная комбинация, содержимое распределителя 14 сдвигается на один такт, 1) -триггер 7 устанавливается в исходное состояние. Содержимое первого и второго регистров 3 и 4 поступает B последовательном виде через выходной триггер 6, являющийся формирующим блоком, на выход генератора наборного кода. При поступлении на выходной триггер 6 последнего информационного разряда набранной комбинации дешифратор 5 снова формирует импульс. Этот импульс изменяет состояние D -триггера 7 и разрешает запись в первый и второй регистры 3 и 4 кодовой комбинации очередного канала.

Формула изобретения, Генератор наборного кода для многоканальных цифровых систем связи, содержащий генератор тактовых импульсов, выходной триггер, информационный вход которого соединен с последовательньм выходом первого регистра сдвига, последовательный вход которого соединен с последовательным выходом второго регистра сдвига, выходы разрядов первого и второго регистров сдвига соединены с соответствующими входами дешифратора, распределитель импульсов, выходы которого соединены с управляющими входами первого и второго коммутаторов, информационные входы которых попарно объединены, а также первый и второй элементы ИЛИ, первые входы которых r oåäèíåíû соответственно с первым и вторым вьгходами первого коммутатора, а вторые входы первого и второго элементов ИЛИ соединены соответственно с первым и вторым выходами второго коммутатора, о т л ич а ю шийся тем, что, с целью повышения точности формирования наборного кода, введены делитель частоты, Q †тригг и последовательно соединенные генератор импульсных последовательностей и дополнительный дешифратор, синхронизирующие входы которых объединены с входом делителя частоты и соединены с выходом генератора тактовых импульсов, выход делителя частоты соединен с тактовым входом выходного триггера и с объединенными тактовыми входами первого и второго регистров сдвига, объединенные входы записи которых объединены с установочным входом гене1215184

Составитель В. Шевцов

Редактор М. Келемеш . Техред М.Надь Корректор М.Максимишинец

Заказ 912/60 Тираж .6.24 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул.Проектная, 4 ратора импульсных последовательностей и с управляющим входом дешифратора и соединены с выходом Х) -триг— гера, первый вход которого соединен с выходом дешифратора, выходы генератора импульсных последовательностей соединены .с попарно объединенными входами первого и второго регист— уев сдвига, управляющие входы которых -соединены с выходами соответствующих первого и второго элементов

ИЛИ, информационные входы первого коммутатора соединены с соответствующими информационными выходами дополнительного дешифратора,первый информационный выход которого соединен с тактовым входом распределителя импульсов и вторым входом Э -триггера.
