Реферат



QQO8 COBETCHHX

»

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАЮ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

> 1 (21) 37 13108/28-14 (22) 21. 03. 84 (46) 07.03.86. Бюл. В 9 (72) В.Д.,Коробкин (53) 685.648 (088.8) (56) Наставление по физической подготовке Советской Армии и Военно.Морского флота. M., Воениздат, 1979, с. 63. (54) (57) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ

ВЕСТИВУЛЯРНОГО АППАРАТА, включающее каркас, вращающуюся вокруг горизон„„Я0„„1215727 A g) 4 А 63 В 21/22, А 63 G 9/08 тальной оси перекладины каркаса и вокруг своей продольной оси раму, которая снабжена элементами крепления рук и ног человека в положении стоя, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности совмещения тренировок с активными движениями одного H в пассивном Ilo» ложении другого человека, на раме жестко установлена площадка, предназначенная для размещения человека в положении лежа и снабженная элементами для его фиксации.

Изобретение относится к устройствам для физической культуры и спорта, для тренировки вестибулярного аппарата.

Цель изобретения — обеспечение возможности совмещения тренировок с активными движениями одного и в пассивном положении другого человека.

Предлагаемое устройство позволяет повысить эффективность тренировки вестибулярного аппарата и выработки устойчивости к различным перегрузкам при подготовке профессиональных летчиков и летчиков-спортсменов.

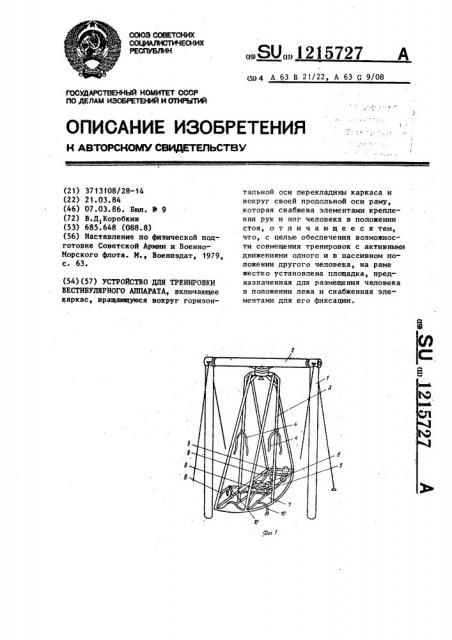

На фиг. 1 показано устройство для тренировки вестибулярного аппарата, общий вид, на фиг. 2 — фазы выполнения оборота занимающихся на устройстве для тренировки вестибулярного аппарата.

Устройство для вестибулярной тренировки состоит из каркаса 1 с поворотной перекладиной 2, рамы 3, выполненной с возможностью поворота на 360 вокруг перекладины 2 и вокруг своей продольной оси и снабженной крепежными ремнями 4 для рук, откидной площадкой 5 для ног, с фиксирующим приспособлением 6 для

15727 их крепления. Рама 3 снабжена площадкой 7 для размещения человека в положении лежа, а площадка 7 снабжена опорными дугами 8, фиксирующим приспособлением 9 для крепления ног и ремнями 10 для фиксации туловища.

Устройство работает следующим образом.

Занимающийся размещается лежа на спине на площадке 7, фиксирует ноги приспособлением 9 и туловище ремнями 10, руками упирается в дуги

8. После этого опускают и фиксируют откидную площадку 5 для ног второго занимающегося, который становится ногами на площадку и фиксирует их приспособлением 6. Затем руками захватывает на уровне груди раму 3

20 и фиксирует их крепежными ремнями 4.

После чего стоящий на площадке 5 приседанием и выпрямпением ног начинает раскачивать поворотную раму вперед и назад, до выполнения полного оборота на 360 и затем создает необходимую скорость вращения в одном или другом направлении, а при необходимости и вращение вокруг своей оси. !

1215727
