ОПИСАНИЕ ИЗОБРЕТЕНИЯ к вторСноМ Свидаткльствм (21) 3676553/23-26 (22) 16.12.83. (46) 07.03,86, Бюл. Ф 9

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (72) Я,А. Пустыльников и В.И. Зуев (53) 66;067.324 (088.8) (56) Авторское свидетельство СССР и - 865330, кл. В 01 D 27/06, 1981 ° (54)(57)ФИЛЬТРУЮП11Й 3JIENEHT для очистки жидкости, преимущественно масел, содержащий расположенные концентрично гофрированные фильтрующие шторы, разделенные прокладками и заключенные между торцовыми крышками, и центральную перфорированную трубку, отличающийся тем, что, с целью увеличения грязеемкости и повышения ресурса работы фильтрующего элемента, торцовые крышки выполнены со сквозными отверстиями для подачи исходной жидкости в полость между шторами, 1215731

Составитель И. Дыбовская

Редактор Н. Данкулич Техред Т.Дубинчак Корректор М. Пожо

Заказ 927/6 Тираж 663 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, 11осква, >К-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению и предназначено для очистки жидкостей, в частности для очистки масел, топлив в двигателях внутреннего сгорания.

Цель изобретения — увеличение грязеемкости и повышение ресурса работы фильтрующего элемента.

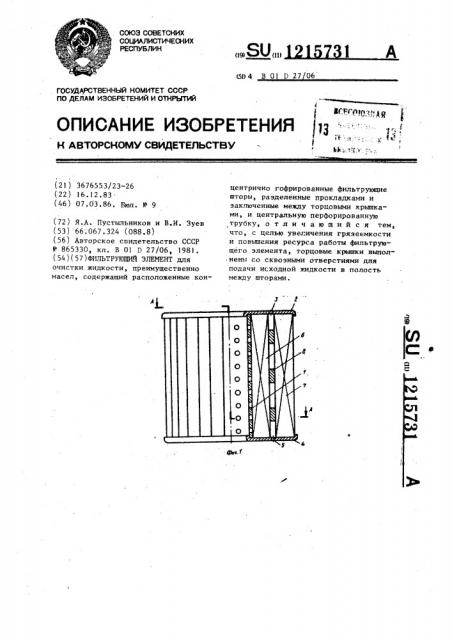

На фиг. l изображен фильтрующий элемент; на фиг. 2 — сечение л -А на фиг, 1.

Фильтрующий элемент содержит центральную перфорированную трубку 1, торцовую крьппку 2 со сквозными отверстиями 3, торцовую крьппку 4 со сквозными отверстиями 5, Между горцовыми крьппками 2 и 4 заключены концентрично расположенные гофрированные фильтрующие шторы 6 и 7 с разделительными прокладками 8.

Фильтрующий элемент работает следующим образом.

Исходная очищаемая жидкость под действием рабочего давления фильтруется последовательно через гофриро10 ваннь:е шторы 7 и 6, а затем через центральную перфорированную трубку 1; уходит к потребителю. При этом исходная очищаемая жидкость частично поступает в пространство между фильт i5 рующими шторами 6 и 7 через сквозные отверстия 3 и 5 для подачи исходной жидкости в полость между шторами.
