Устройство для автоматической регенерации вакуумного фильтра

Устройство для автоматической регенерации вакуумного фильтра

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А ие ) 11 пи

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbfTMA (21) 3794346/23-26 (22) 26.09.84 (46) 07,03.86. Бюл. Р 9 (72). П.Г, Коган, Э.М. Кесельман и Л.М, Долуб (53) 66 ° 012-52 (088.8) (56) Авторское свидетельство СССР

1)) 865816) кл, С 02 F 1/00, 1980.

Авторское свидетельство СССР

Р 1011538, кл. С 02 F 1/00, 1982. (54)(57)УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ РЕГЕНЕРАЦИИ ВАКУУМНОГО ФИЛЬТРА, содержащее трубопровод подачи про-, мывной воды в вакуумный фильтр, снабженный камерой с запорным элемен(51) 4 В 01 Р 37/04, С 02 F 1 00 том) расположенным в нижней ее части, патрубок ввода воздуха в камеру с невозвратным клапаном и насос, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности работы, устройство содержит клапан с испол" нительным механизмом, установленный на трубопроводе подачи промывочной воды между вакуумным фильтром и камерой, при этом исполнительный механизм выполнен мембранным и его подмембранная полость сообщается с трубопроводом подачи промывной воды, а надмембранная полость — с атмоСферой.

1215732

ВНИИПИ Заказ 927/6 Тираж 663 Подписное

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4

Изобретение относится к устройствам для автоматической регенерации вакуумных фильтров и может быть использовано для очистки нефтесодержащих вод, например, в машинокотельных отделениях судов.

Цель изобретения — повышение надежности работы устройства.

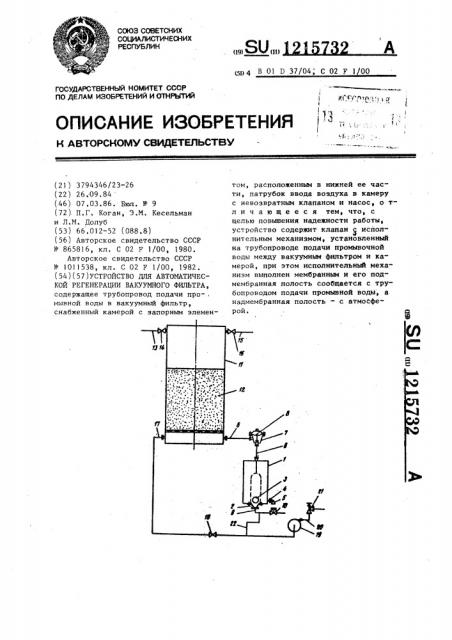

На чертеже представлена принципиальная схема устройства.

Устройство состоит из камеры 1, снабженной в нижней части входным патрубком 2 с автоматическим запорным элементом, выполненным в виде поплавка 3, патрубком 4 ввода воздуха с невозвратным клапаном 5, а в верхней части — трубопроводом 6 выхода воздуха и воды, снабженным автоматическим клапаном 7 с исполнитель-,. ным механизмом 8, например, мембранного типа. К патрубку 2 присоединен трубопровод 9 подачи промывочной воды с электромагнитным клапаном 10, Трубопровод 6 присоединен к нижней полости вакуумного фильтра ll, снабженного зернистой загрузкой 12, трубопроводом 13 ввода нефтесодержащей воды с невозвратным клапаном 14, трубопроводом 15 слива промывочной воды с невозвратным клапаном 16, трубопроводом 17 слива очищенной воды с невозвратным клапаном 18, присоединенным к приемному патрубку насоса 19. Напорный патрубок насоса 19 присоединен к трубопроводу 20 слива воцы за борт судна, снабженному подпружиненным клапаном 21, Трубопровод 9 подачи промывочной воды сообщен трубопроводом 22 с трубопроводом 17 слива очищенной воды.

Устройство для автоматической регенерации вакуумного фильтра работает следующим образом.

Нефтесодержащая вода пад атмосфер ным давлением по трубопроводу 13 поступает в вакуумный фильтр 11, очищается от нефтепродуктов и па трубопроводам 17 и 20 откачивается насосом 19 эа борт судна. Одновременно чистая промывочная вода откачивается насосам 19 из камеры 1 по трубопроводам 9, 22, 17 и клапан

21 за борт судна. Воздух, замещающий воду, откачиваемую иэ камеры 1, поступает через клапан 5 и патрубок 4.

Автоматический клапан 7 с исполнительным механизмом 8 обеспечивает разобщение внутренних полостей вакуумного фильтра ll и камеры 1, что

1О исключает поступление воздуха из атмосферы в вакуумный фильтр 11, Это происходит благодаря тому, что вследствие перепада давлений над- и подмембранным исполнительным меха-!

5 низмом 8, запорный элемент автоматического клапана 7 плотно прижимается к седлу, перекрывая проходное сечение трубопровода 6, После откачки воды из камеры 1 поплавок

3 перекрывает входное отверстие патрубка 2„ исключая поступление воздуха в насос 19, Таким образом, в процессе очистки нефтесодержащих вод, вода из камеры 1 удаляется

25 и камера заполняется воздухом под атмосферным давлением.

При регенерации зернистой загрузки 12 вакуумного фильтра 11 открывается электромагнитный клапан 10

ЗО и останавливается насос 19. При этом в камеру 1 по трубопроводу 9 поступает промывочная вода под давлением, а в вакуумном фильтре 11 вакуум снижается вследствие останов"

35 ки насоса 19. Давление над- и подмембранным исполнительным механизмом 8 выравнивается, запорный элемент автоматического клапана 7 открывается под давлением, создаваемым в камере 1 промывочной водой.

1fo мере заполнения камеры 1 водой, воздух вытесняется из нее и по трубопроводу 6 поступает в вакуумный фильтр 11, вызывая барботаж и перемешивание слоев ега зернистой загрузки 12.

После вытеснения воздуха из камеры 1 в вакуумный фильтр 11 начинает поступать вода, промывающая зернистую загрузку 12.
