Штамп для обрезки облоя

Штамп для обрезки облоя

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) (11) (5р 4 В 21 J 13/02 асюсовщ

1 тИ.;И(-1, -, %

glSPgATELA

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3807326/25-27 (22) 02.08.84 (46) 07.03.86.Бюл. В 9 (72) А.М.дерябин (53) 621.73(088.8) (56) Авторское свидетельство СССР

Ф 149999, кл. В 2) J 13/02,,1961. (54) (57) ШТАМП ДЛЯ ОБРЕЗКИ ОБДОЯ, содержащий верхнюю плиту с жестко закрепленным на ней пуансоном, а также обрезную матрицу, размещенную с возможностью перемещения в направлении оси штампа, и нижнюю плиту, отличающийся тем,что, с целью повышения производительности и надежности путем облегчения условий удаления поковок, матрица связана с верхней плитой с помощью ступенчатых направляющих колонок, а также жестко закрепленных на верхней плите направляющих втулок с упорными фпанцами под указанные колонки.

Составитель А.Быстров

Редактор М.Бланар Техред О.Ващишина,Корректор М.Максимишинец

Заказ 932/10 Тираж 656 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г. Ужгород, ул.Проектная, 4

Изобретение относится к обработке металлов давлением, а именно к штампам для обрезки облоя поковок.

Цель изобретения — повышение производительности и надежности путем облегчения условий удаления поковок.

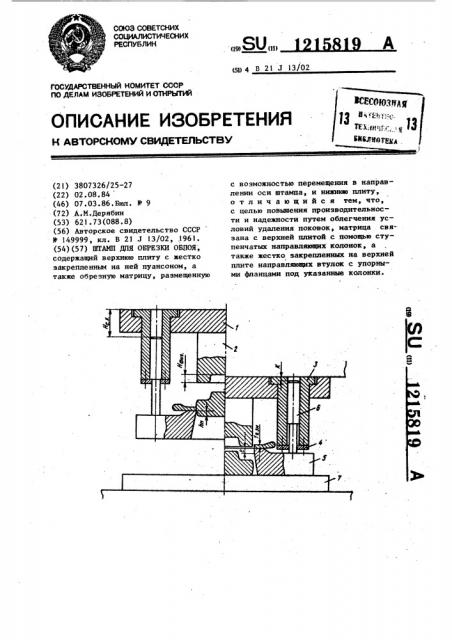

На чертеже изображен штамп в верхнем и нижнем -положениях, общий вид. Йгамп состоит иэ верхней плиты 1

c,ìåcòê0 закрепленными на ней пуансоном 2 и направляющими втулками 3 с упорными фланцами 4, обрезной матрицы 5 с жестко закрепленными на ней ступенчатыми направляющими колонками

6 и нижней плиты 7.

Штамп работает следующим образом.

Поковка с облоем укладывается на обрезную матрицу и включается пресс, при этом матрица, связанная с по15819 2 мощью ступенчатых колонок 6 с верхней плитой 1 и ползуном пресса(не показан), начинает перемещаться вниз до момента ее соприкосновения с ниж"

5 ней плитой 7 штампа, после чего ввиду свободного хода колонок 6 в направляющих втулках начинается перемещение пуансона 2 по отношению к матрице 5, который под действием усилия пресса проталкивает поковку через пройму матрицы 5.

При обратном ходе ползуна пресса происходит подъем пуансона 2, а затем и обрезной матрицы 5 в исходное положение, при этом обрезанная поковка остается на нижней плите 7 штампа, после чего может быть удалена в тару любым иэ известных способов, как вручную, так и с по20 мощью механизма.
