Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1215843 (51) 4 В 22 С 9 10 СЕСОИ) в g

)3 """. вавд);„;., 13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬП ИЙ (21) 3597436/22-02 (22) 17.03.83 (46) 07.03.86. Бюл. Р 9 (72) М.А.Бекмурзов и В.Т.Сагеев (53) 621.743.4 (088.8) (56) Рыжиков А.А. Технические основы литейного производства. M.:

Машгиз, 1962, с.362.

Емельянова А.п. Технология литейной формы. М.: Машиностроение, 1979, с. 125. (54) (57) СТЕРЖЕНЬ, имеющий форму полого цилиндра, о т л и ч а ю— шийся тем, что, с целью увеличения его податливости, полость выполнена в форме звезды, концы лучей которой скруглены.

Составитель Н.Ромашова

Редактор Н.Бобкова Техред З.Палий Корректор С. Черни

Заказ 934/11 Тираж 757 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений к открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная,4

Изобретение относится к литейному производству, в частности к изготовлению сухих полых стержней, которые используются для оформления внутренней поверхности полых цилиндрических отливок.

Цель изобретения — увеличение податливости стержня.

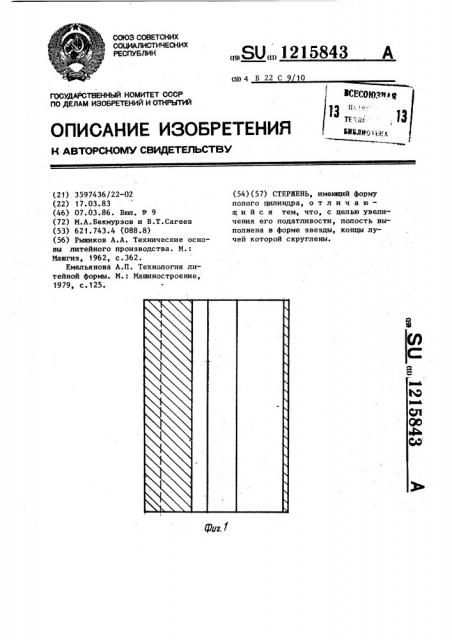

На фиг. 1 схематически изображен вкладыш, при помощи которого форму ется полость стержня; на фиг. 2— то же, вид сверху.

Стержень формуется в стержневом ящике из обычных стержневых смесей.

1215843 2

Полость образуется моделью "вкладышем", которая имеет форму звезды, концы лучей последней скруглены и закладываются при формовке в центр рабочего пространства стержневого ящика. Закругленность концов способствует уменьшению трещинообраэования при изготовлении стержня.

1О Термическая эрозионная стойкость, умеренная газотворная способность обеспечивается применением стандартных стержневых смесей без органических добавок.
