Реферат



М0 121597

Класс 42m, 14

42m, 36

СССР

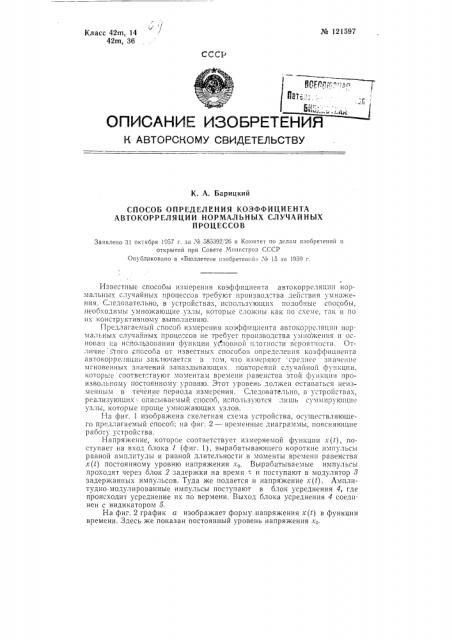

6gFIlPР",.:р г йат:ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. А. Барицкий

СПОСОБ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА

АВТОКОРРЕЛЯЦИИ НОРМАЛЬНЫХ СЛУЧАЙНЫХ

ПРОЦЕССОВ

Заявлено 31 октября 1957 г. за № 585392/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений; ¹ 15 за 1959 г.

Известные способы измерения коэффициента автокоррсляцнп нормальных случайнь1х процессов требуют производ"тва действия умножения. Следовательно, в устройствах, использующих подооные способы, необходимы умножающие узлы, которые сложны как по схеме, так и Tlo их конструктивному выполнению.

Предлагаемый способ измерения коэффициента автокоррсляц1щ нормальных случайных проце;"сов не требует производства умножения и основан на исйолЬзовании функции условной плотности вероятности. Отличие того способа от известных способов определения коэффициента автокорреляции заключается в том, что измеряют среднее значение мгновенных значений запаздывающих повторений случайной функции, которь1е соответ:"твуют моментам времени равенства этой функции произвольному постоянному уровню. Этот уровень должен оставаться неизменным в течение периода измерения. Следовательно, в устройствах, реализующих описываемый способ, и,"пользуются лишь суммирующие узлы, которые проще умножающих узлов.

HB фиг, 1 изображена скелетная схема устройства, осуществляющего предлагаемый способ; на фиг. 2 — временные диаграммы, поясняющие работу устройства.

Напряжение, которое соответствует измеряемой функции x(t), поступает на вход блока 1 (фиг. 1), вырабатывающего короткие импульсы равной амплитуды и равной длительности в моменты времени равенства

x(t) постоянному уровню напряжения х,, Вырабатываемые импульсы проходят через блок 2 "àäåðæêè на время = и поступают в модулятор 8 задержанных импульсов. Туда же подается и напряжение x(t). Амплитудно-модулированные импульсы поступают в блок усреднения 4, где происходит усреднение их по вермени. Выход блока усреднения 4 соединен с индикатором о.

На фиг. 2 график а изображает форму напряжения x(t) в функции времени. Здесь же показан постоянный уровень напряжения хо.

;¹ 121597

I I3 графике О изоор ах<сны КО1)откие импуль ы j) II 8!ICH амнлн > ды ll

РаВНОИ ДЛИтЕЛЬНОСтн, а На ГРафИКŠ — Этн )КЕ ИМПУЛЬСЫ, НО ЗаДЕРхиапные на Время 1. I IH графике а поке1зань| и !плитудно-моду,7HpoHBIIHbic

H MII) Ë ЬСЫ.

ПредмеT изобретения

ОП ЕЧАТ КА

На стр, 1 строку 4 снизу читать: происходит усреднение их по времени, Выход блока усреднения 4 соединен с индикатором 5.

Фиг. Я

Комитет по делам изобретений и открытий при Совете Министров СССР

Гр. 174

Редактор H. С. Кутафина

Поди. к печ. 20Л 1 59 г.

Тираж 700 Цена 25 коп.

Информационно-!!здательский отдел.

Объем 0,17 и. л. Зак. 4320

Типография Комитета по делам изобретении и открытий при Совете °,инис ров

М . т СССР

Москва, Петровка, 14.

СНосоо О11редсг!ен11 коэф<1)ицие!1та ав 1окорре lslltiIH 1:О1»!а IL H . < случайных процессов по фун<ции условнон:!лотности вероятно ти, о;,7 и ч à ic шийся тем, что, с целью упрощения способа, измеряют среднее зна 1ен!!с то, ILKC Тсх мгнов Hit bt. < Зна Iени:! запаздываюше! О пОвтоt)eilHsI случа!!Ио!Й! фу IKI„HI которые соответствуют моментам времени ра-! венства значениЙ этОЙ ф jlIKIttlH IlpoH380 71>г!О заданнохlу по,"тоянно)1", уровню, неизменному в течение периода измерения.
