ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1033379 (21) 3764201/22-03 (22) 27.06.84 (46) 07.03.86. Бюл. № 9 (71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт горной геомеханики и маркшейдерского дела (72) Ф. Н. Воскобоев, А. С. Аносов, В. А. Звездкин, К. С. Андрушкевич, Л. А. Великанов, М. Ф. Малюга и М. Т. Шевченко (53) 621.866 (088.8) (56) Авторское свидетельство СССР № 1033379, кл. В 66 В 17/08, 1982.

„.SUÄÄ 1216121 А (54) (57) СКИПОВЫй ПОДЪЕМНИК по авт. св. № 1033379, отличающийся тем, что, с целью повышения производительности и надежности работ по разгрузке и транспортированию сыпучих материалов, днище контейнера выполнено из двух взаимно перекрывающихся плит, шарнирно закрепленных на боковых стенках контейнера и связанных посредством двуплечих рычагов и тяг с хвостовым канатом, причем двуплечие рычаги установлены на шарнирах перекрывающихся плит с возможностью взаимодействия одними из плеч с перекрывающимися плитами, а другими — с выдвижными откидывающимися стенками контейнера.

1216121

Составитель В. Пьянов

Техред И. Верес Корректор О. Луговая

Тираж 800 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 415

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Т. Кугрышева

3a к а з 954/25

Изобретение относится к подъемно-транспортным устройствам, может быть использовано для подъема и транспортирования сыпучих пород в горнодобывающей промышленности и является усовершенствованием скипового подъемника по авт. св. № 1033379.

Целью изобретения является повышение производительности и надежности работ по разгрузке и транспортированию сыпучих материалов.

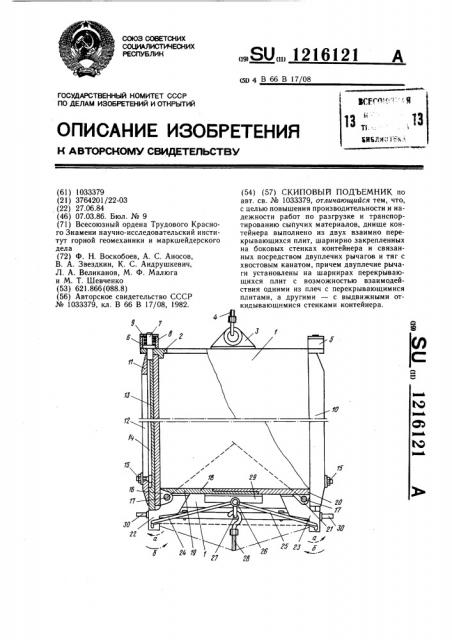

На чертеже изображено предлагаемое устройство, общий вид.

Контейнер скипового подъемника состоит из боковых стенок 1, верхней крышки 2, на которой размещены проушины 3 (для подсоединения головного каната 4) и затворы 5, состоящие из корпуса 6, ползуна 7, пружины 8 и крышки 9, откидных телескопических стенок 10, состоящих из корпуса

11 с прорезью 12, выдвижной плиты 13 с пазом 14 и передвижных ограничителей 15, закрепленных проушинами 16 на шарнирах

17, жестко связанных с боковыми стенками

1, разъемного днища 18, состоящего из плит

19 и 20, закрепленных проушинами 21 с шарнирами 17, двух рычагов 22 и 23, свободно посаженных на шарнирах 17, двух тяг

24 и 25, шарнира 26 с проушиной 27 (для подсоединения хвостового каната 28), упоров

29 днища и выдвижных упоров 30.

Устройство работает следующим образом.

К заполненному сыпучим материалом, например породой, контейнеру на приемной площадке подсоединяют через проушины 3 и 27 головной 4 и хвостовой 28 канаты, идущие от барабанов тяговой лебедки.

Откидные стенки 10 контейнера настраивают на определенное место разгрузки соответствующей установкой передвижных ограничителей 15 и выдвижных упоров 30. Откидные телескопические стенки 10 контейнера заперты затворами 5, а тяги 24 и 25 вместе с шарниром 26 и проушиной 27 находятся в верхнем положении. Плиты 19 и 20 разъемного днища 18 в исходном положении упираются в упоры 29, жестко закрепленные на боковых стенках 17.

При включении барабана головного каната контейнер поднимают выше приемного бункера и стопорят барабан этого каната.

Затем включают барабан хвостового каната.

При движении хвостового каната шарнир 26 совместно с проушиной 27 перемещается вертикально вниз, а тяги 24 и 25 поворачивают рычаги 22 и 23 по стрелке а относительно шарниров! 7. При повороте рычагов плечи последних упираются в выдвижные плиты боковых стенок 13 и перемещают их вертикально вверх. При этом выдвижные плиты 13 своими верхними концами сдвигают подпружиненный ползун 7. Откидные

15 телескопические стенки 10 открываются, поворачиваясь относительно шарниров 17.

Часть поуоды высыпается из контейнера в приемныи бункер. В контейнере остается некоторый объем породы, определяемый углом

20 естественного откоса сыпучего материала и площадью днища. При дальнейшем движении хвостового каната шарнир 26 продолжает перемещаться вниз, и при складывании тяг 24 и 25 изменяется направление вращения рычагов 22 и 23, которые начинают проворачиваться относительно шарниров 17 по стрелке б. Тяги 25 и 24 (совершают сложное движение: обратно-поступательное и вращательное), рычаги 22 и 23 (вращательное движение относительно шарнира 17), выдвижные плиты 13 телескопических стенок

10 и ползун 7 затвора 5; рычаги 22 и 23 (при обратном движении) поднимают (разворачивают) плиты днища 18. При складывании тяг 24 и 25 рычаги 22 и 23 упираются в плиты 19 и 20 и поворачивают их относительно шарниров 17. При их повороте порода скатывается по поверхности плит в приемный бункер. На этом заканчивается разгрузка контейнера. После разгрузки контейнера растормаживают барабан головного каната и с помощью хвоствого каната кон40 тейнер опускают на приемную площадку

После заполнения контейнера породой цикл подъема и разгрузки последнего повторяется.
