Реферат

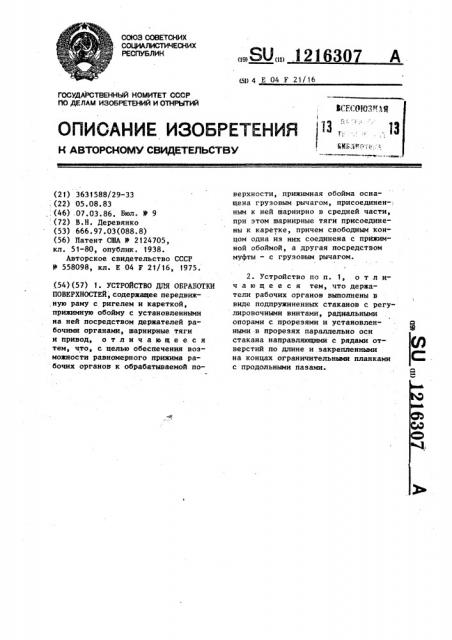

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„,SU„„1216307 А (5g 4 Е 04 F 21/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

В(.ЕСОН)Зи.щ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ЬКБ Р;, ;": -

H т р номм cs evea exev (21) 3631588/29-33 .(22) 05.08.83

;(46) 07.03.86. Бюл. Ф 9 (72) В.Н. Деревянко (53) 666.97.03(088.8) (56) Патент США В 2124705, кл. 51-80, опублик. 1938.

Авторское свидетельство СССР

В 558098, кл. К 04 У 21/16, 1975. (54) (57) 1 ° УСТРОЙСТВО ДЛЯ ОБРАБОТКИ

ПОВЕРХНОСТЕЙ, содержащее передвиж,ную раму с ригелем и кареткой, прижимную обойму с установленными на ней посредством держателей рабочими органами, шарнирные тяги и привод, о т л и ч а в щ е е с я тем, что, с целью обеспечения возможности равномерного прижима рабочих органов к обрабатываемой поверхности, прижимная обойма оснащена грузовым рычагом, присоединен-; ным к ней шарнирно в средней части, при этом шарнирные тяги присоединены к каретке, причем свободным концом одна из них соединена с прижимной обоймой, а другая посредством муфты — с грузовым рычагом.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что держатели рабочих органов выполнены в виде подпружиненных стаканов с регулировочными винтами, радиальными опорами с прорезями и установленными в прорезях параллельно оси стакана направляющими с рядами отверстий по длине и закрепленными на концах ограничительными планками с продольными пазами.

i 216307

l5

20 с30

Изобретение относится к средствам малой механизации, применяемым в строительстве, а именно к устройствам для затирки, шлифовки и обработки поверхностей внутри зданий и сооружений.

Цель изобретения — обеспечение возможности равномерного прижима рабочих органов к обрабатываемой поверхности.

На фиг. 1 изображено устройство в положении при обработке поверхности стены, вид сбоку; на фиг ° 2 то же, в положении при обработке поверхности потолка, вид сбоку; на фиг. 3 — то же, в положении при обработке поверхности пола, вид спереди, на фиг. 4 — вид А на фиг. 1, на фиг. 5 — узел 1 на фиг. 4, на фиг. 6 — разрез Б-Б на фиг. 5.

Устройство для обработки поверхностей содержит передвижную раму 1, включающую полый ригель 2, соединенные с ним верхней частью телескопические полые прямые стойки 3, телескопические полые Г-образные стойки 4, соединенные с прямыми стойками ра порки 5, связывающие дополнительно пря мые и Г-образные стойки с помощью шарниров б и муфт 7 со стопорами 8, колеса 9 и педали 10 с эксцентричными фиксаторами 11, взаимодействующими с этими колесами, каретку

12 с колесами 13, расположенную на ригеле и связанную с приводом 14 ее перемещения посредством закрепленной на ней двуходовой рейки 15 и монтированного на ригеле двуходового винта 16, соединенного с редуктором

17 привода, концевые переключатели 18, установленные на ригеле, взаимодействующие с кареткой при ее перемещении. Каретка имеет верхние и нижние опоры 19, в одних из которых (в нижних — при дбработке поверхностей стены и пола и в верхних — при обработке поверхности потолка) установлена переставная ось 20, несущая шарнирную тягу 21, которая свободным концом соединена с упорной осью 22, установленной в опорах 23, закрепленных в средней части прямоугольной прижимной обоймы 24, оснащенной шарнирно соединенным с ним через упорную ось телескопическим грузовым рычагом 25 с наборным грузом 26. С грузовым рычагом 25 соединена шарнирная тяга 27 с помощью муфты 28 со стопором 29, свободно присоединенным к переставной оси, установленной в опорах каретки 12. На прижимной обойме в шахматном порядке монтированы держатели 30, выполненные в виде подпружиненных стаканов 31 с регулировочными винтами 32, взаимодействующими с их пружинами 33, радиальными опорами 34 с прорезями 35, прикрепленные к неподвижным полым корпусам 36, и установленными в прорезях радиальных опор параллель" но оси подпружиненного стакана направляющими 37 с рядами отверстий

38 по всей длине и закрепленными на концах ограничительными планка3 ми 39 с продольными пазами 40, в держателях размещены приводные рабочие органы 41, которыми могут быть затирочные, шлифовальные и другие устройства. Для регулировки положения держателей с рабочими органами прижимная обойма имеет по длине продольные пазы 42, а для установки передвижной рамы на заданном расстоянии от обрабатываемой поверхности устройство имеет раздвижные упоры 43 со стопорами 44.

Устройство для обработки поверхностей работает следующим образом.

Вначале на прижимной обойме

24 в держателях 30 устанавливаются рабочие органы 41 посредством регулируемых в прорезях 35 радиальных опор 34 направляющих 37 и ограничительньгх планок 39 с пазами 40, регулируемых по ряду отверстий 38 в направляющих 3?. C.ïîìîùüþ регулировочных винтов 32 рабочие органы 41 прижимаются к ограничи.тельным планкам 39. В зависимости от того, какие поверхности стен, пола или потолка предполагается обрабатывать прижимная обойма 24 с рабочими органами 41 и грузовым рычагом 25 устанавливается на нижних или верхних опорах 19 каретки

12 посредством шарнирных тяг 21 и 27. При этом передвижная рама 1 раздвигается на необходимую высоту и длину, устройство подводится к началу обрабатываемой поверхности и фиксируется эксцентричными фиксаторами 11 при нажатии на педали 10.

Устанавливается груз 26 на грузовой рычаг 25 и прижимная обо .ма

121

24 рабочими органами 41 прижимается к обрабатываемой поверхности.

Посредством перемещения груза 26 на грузовом рычаге 25 достигается необходимое давление рабочих органов

41 на обрабатываемую поверхность, при этом за счет подпружиненных стаканов 31 держателей 30 и возможности поворота прижимной обоймы 24 на упорной оси 22 обеспечивается равномерный прижим рабочих органов

41 к обрабатываемой поверхности по всей длине прижимной обоймы 24.

При включении приводов рабочих органов 41 и привода 14 каретка 12 перемещается по ригелю 2 передвижной рамы 1 и рабочие органы 41 производят обработку поверхности при возвратно-поступательном перемещении каретки 12 по ригелю 2 °

6307 4

После обработки участка повеРхности приподнимается грузовой рычаг 25 прижиная обойма 24 с рабочими органами 41 отходит от обрабатываемой поверхности и устройство, снятое с фиксации, перемещается на новый участок обрабатываемой поверхности, опускается грузовой рычаг 25, прижимная обойма 24 прижимается рабо1О чими органами 41 к обрабатываемой поверхности. В дальнейшем цикл работы аналогичен предыдущему.

Предлагаемая конструкция устройства обеспечивает равномерный

15 прижим рабочих органов к обрабатываемой поверхности, эа счет чего повышается качество обработки внутренних поверхностей зданий и сооружений, повышается производительность труда при отделочных работах.
