Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Ш (51) 4 F 16 В 21/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3762306/25-27 (22) 06.07,84 (46) 07.03.86, Бюл, Р 9 (72) В.В.Саприн (53) 621.882.626(088.8) (56) Авторское свидетельство СССР

Ф 627253, кл. F 16 В 2 1/06, 1977. (54) (57) ШПИЛЬКА, содержащая корпус, установленный в нем толкатель с размещенной в продольной прорези корпуса ручкой на одном конце и вилкой с поперечной перекладиной на другом, шарнирно закрепленный в корпусе стопор, выполненный в виде кулачка с фигурным пазом, установленный с возможностью взаимодействия с вилкой толкателя, о т— л и ч а ю щ а я с я тем, что, с целью повышения надежности и улучшения условий эксплуатации, один конец кулачка выполнен с упором для.взаимодействия с корпусом, а другой — с выемкой для взаимодействия с вилкой толкателя и подпружинен относительно корпуса, ручка подпружинена и размещена в средней части прорези корпуса с возможностью перемещения из среднего положения в обе стороны. г 14 г д у

1216465

b

Р

N rZr l

ВНИИПИ Заказ 980/42

Тираж 777 Подписное

Филиал ППП нПатент", ". Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению и может найти применение в узлах, требующих частого r быстрого разъема, особенно в случаях, когда доступ к деталям со стороны стопора затруднен или невозможен.

Цель изобретения — повышение надежности и улучшение условий эксплуатации.

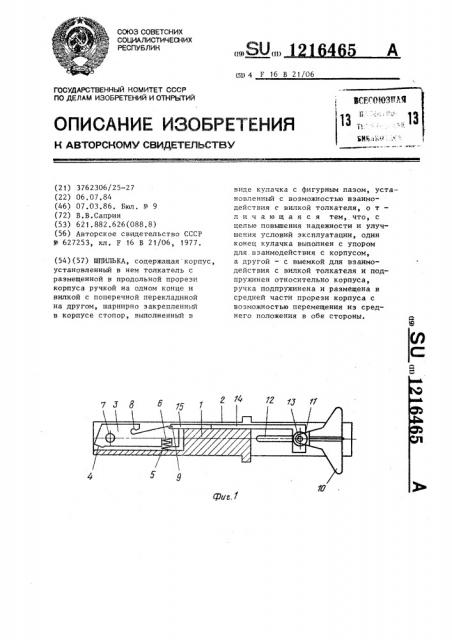

На фиг.1 изображена шпилька перед установкой в отверстия соединяемых деталей на фиг.2 — то же, после установки на фиг,3 — то же, вид сверху.

Шпилька содержит цилиндрический корпус 1 с пазом 2, подпружиненный шарнирно закрепленный стопор 3, установленный на одном конце шпильки в пазу 2 и имен>щий упор 4, пружину 5, установленную в гнезде 6 стопора 3, ось 7, захват

8, выемку 9. На другом конце шпильки в пазу 2 установлена ручка 10, в пазу которой размещена цилиндрическая пружина 11 кручения. Цилиндрический корпус 1 имеет продольные сквозные пазы 12, в которых расположена ось 13 ручки 10, Стопор 3 соединен с ручкой 10 жесткой тягой 14, которая имеет на конце вилку 15 и установлена в пазу 2 с возможностью возвратно-поступательного1 движения.

Устройство работает следующим образом.

31

В исходном состоянии (фиг.1) перед установкой шпильки жесткая тяга 14 и ручка 10 находятся в крайнем правом положении, При этом вилка 15 находится в выемке 9 стопора 3. Последний утоплен в пазу 2, пружина 5 сжата им. Шпилька устанавливается в отверстии соединяемых деталей. После установки шпильки прилагают усилие к ручке 10, которое передается в сторону стопора 3 жесткой тягой 14 на вилку 15. Последняя выходит иэ выемки 9 и перемещается влево. Стопор 3, вращаясь вокруг оси

7, под действием пружины 5, выходит из паза 2. Упор 4 упирается в корпус и стопор 3 фиксирует соединение деталей. Вилка 15 попадает в захват

8, который препятствует утапливанию стопора 3 при случайном ударе по нему. Ручка 10 может отклоняться от среднего положения, вращаясь вокруг оси 13 и утапливаясь в паэ 2. Пружина 11 кручения удерживает ручку 10 в среднем положении. Для извлечения шпильки необходимо приложить обратное усилие к ручке 10. Она перемешается вправо. Жесткая тяга 14 передает это движение на вилку 15, которая утапливает стопор 3 в паз 2 и попадает в выемку 9. Все детали занимают исходное состояние и шпилька извлекается из отверстий соединяемых деталей.

Наличие выемки 9 на стопоре 3 дает возможность устранить длинную операцию по утанливанию кулачка в паз 2 шпильки перед ее установкой, что сокращает время установки. Измененная конструкция ручки 10 повышает надежность соединения при случайном ударе по одной из сторон ручки 10, так как исключается непредусмотренное разъединение деталей.
