Кулачок генератора принудительной деформации торцовой волновой передачи
Иллюстрации
Показать всеРеферат
союз ссВЕтсних
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН
g>) q F 16 Н 57/00
l3 13
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Щ :J! «И 7+
H ABTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3769486/25-28 (22) 05.07.84 (46) 07.03,86. Вюл. В 9 (72) Е.Г.Гинзбург, А.И.Кадацкий и А.А.Тимонин (53) 621.833.7(088.8) (56) Петров И.И.Геометрия плоской двухволновой зубчатой передачи с плоскими боковыми поверхностями зубьев кесткого колеса.-Труды Горьковского политехнического института, 1971, 27, У 7, с.38-41.
„„SU„„ l 216523 A (54) (57) КУЛАЧОК ГЕНЕРАТОРА ПРИНУДИТЕЛЬНОЙ ДЕФОРМАЦИИ ТОРЦОВОЙ ВОЛНОВОЙ ПЕРЕДАЧИ, выполненный в виде цилиндра с профилированной рабочей торцовой поверхностью, о т л и ч а юшийся тем, что, с целью повышения технологичности изготовления кулачка, профиль рабочей торцовой поверхности описан огибающей цилиндра, ось вращения которого эксцентрична его оси и ортогональна к оси кулачка.
1216523
Составитель А. Разин
Редактор И. Николайчук Техред С.Мигунова Корректор В. Бутяга
Заказ 983/45 Тираж 880 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений н открытий
113035, Москва, Ж-35, Раушская каб., д. 4/5
Филиал ППП "Патент", г. Ужгород, уп. Проектная, 4
Изобретение относится к механическим передачам, а именно к торцовым волновым зубчатым передачам с механическим генератором волн принудительной деформации, и может быть 3 использовано при проектировании и изготовлении торцовых волновых передач.!
Цель изобретения — повышение технологичности изготовления кулачка.

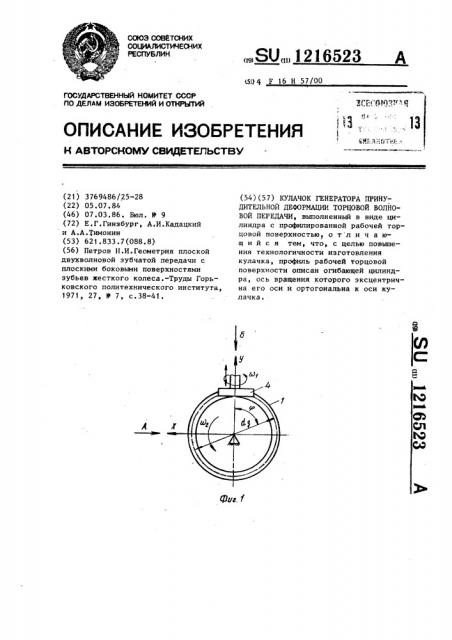

На фиг. 1 показан торцовый кулачок и принцип обработки его рабочей поверхности на эубадолбежном станке зксцентриковым чашечным резцом, на 15 фиг, 2 — вид А на фиг. 1; на фиг. 3 вид В на фиг. 1.
Заготовка кулачка 1 закреплена в технологической оснастке на станине зубодолбежного станка и вращается при помощи колес 2 и 3 ортогональной зубчатой передачи. Чашечный резец 4 совершает возвратно-поступательное движение вдоль своей оси (движение резания) и вращательное двнженйе вокруг оси g (движение обкатки}, кинематически связанное с вращением заготовки.
Предлагаемый кулачок не требует специального оборудования, так как его можно точно и производительно обрабатывать методом долблення на " универсальном зубодолбежном станке зксцентриковым чашечным резцом.
