Реферат



Класс 544 2в № )21653

СССР

4

«

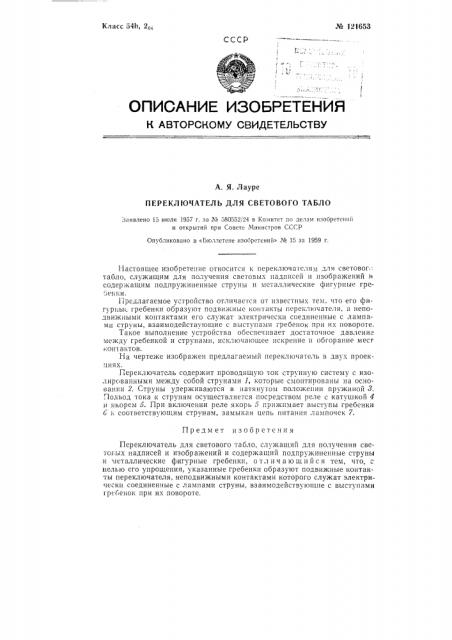

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Я. Лауре

ПЕРЕКЛЮЧАТЕЛЬ ДЛЯ СВЕТОВОГО ТАБЛО впаяв.чено 15 июля 1957 г. за № 580552/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 15 за 1959 r.

Предмет изобретения

Переключатель для светового табло, служащий для получения световых надписей и изображений и содержащий подпружиненные струны и металлические фигурные гребенки, отличающийся тем, что, с целью его упрощения, указанные гребенки образуют подвижные контакты переключателя, неподвижными контактами которого служат электрически соединенные с лампами струны, взаимодействующие с выступами грсбенок при их повороте.

Настоящее изобретение относится к переключателям для световогл табло, служащим для получения световых надписей и изображений и содержащим подпружиненные струны и металлические фигурные гребенки.

Прсдлагаемое устройство отличается от известных тем, что его фигурныс гребенки образуют подвижные контакты переключателя, а неподвижными контактами его служат электрически соединенные с лампами струны, взаимодействующие с выступами гребенок при их повороте.

Такое выполнение устройства обеспечивает достаточное давление между гребенкой и струнами, исключа|ощее искрение и обгорание мест кон1 актов.

На чертеже изображен предлагаемый переключатель в двух проекциях.

Переключатель содержит проводящую ток струнную систему с изолированными между собой струнами 1, которые смонтированы на основании 2. Струны удерживаются в натянутом положении пружиной 3.

Подвод тока к струнам осуществляется посредством реле с катушкон 4 и якорем 5. При включении реле якорь 5 прижимает выступы гребенки

6 к соответствующим струнам, замыкая цепь питания лампочек 7.
